ロームヘルドハルダー

型番：22121.0110
インデックス・ボルトシンプル仕様ﾎﾞﾙﾄ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 2,817円

税込単価: 3,099円

【特長】・インデックス穴用。・レバーを引くとピンが引き込まれ、レバーを回転する...

種類：

レバータイプ
ロック機構：

レストポジション
取付方法：

ねじ込み
全長：

標準
本体材質：

スチール
先端材質：

スチール
本体表面処理：

亜鉛メッキ

22121.0110 解除

CADデータダウンロード

My部品表保存

数量：
価格を確認

22121.0110 の仕様・寸法情報

商品情報
型番リスト
詳細情報
カタログ

商品情報

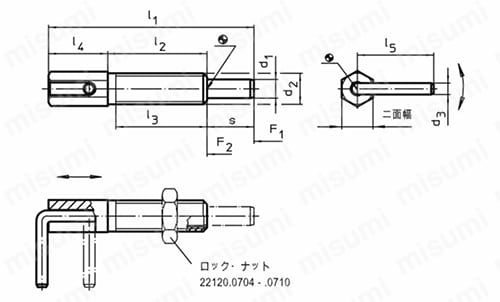

外形図

製品仕様

材質

本体：快削鋼、亜鉛メッキ
ロック・ピン：スティール、亜鉛メッキ
カウンター・ナット：スティール、亜鉛メッキ

備考

ロック・ナットは別売りです。

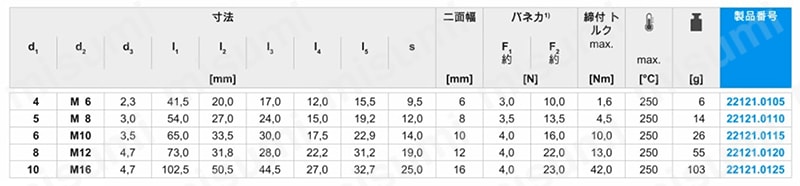

規格表

1）統計的平均値

型番リスト

表示件数:

型番	外径(mm)	先端部外径(mm)	ストローク(mm)	長さ L(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

22121.0110

1個

2,817円( 3,099円 )

9日目

詳細情報

基本情報

基本情報

【特長】
・インデックス穴用。
・レバーを引くとピンが引き込まれ、レバーを回転することでピンが引き込まれた状態で止まります。
・簡単な構造でコンパクトな形状。
・余り位置決めの精度を要求されないような場合に適しています。
・ストロークが大きいので、ドアの固定など様々なケースに利用できます。

カタログ

商品TOP

類似品

この商品に近い類似品がありませんでした。

閉じる

22121.0110で型番確定

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

インデックス・ボルトシンプル仕様の型番22121.0110のページです。
型番22121.0110に関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

	今見ている商品インデックス・ボルトシンプル仕様	インデックス・ボルトフランジ付	固定ブロックインデックスボルト用、ダイキャスト製	インデックスプランジャー（NDXN-ASUS）	エンプラインデックスプランジャー（EIP）	エンプラインデックスプランジャー（ノーズロック型）（EIP-L）	インデックスプランジャー IPW	インデックスプランジャー IP-2	インデックスプランジャ　フランジ付タイプ	インデックスプランジャー（LBLT）	インデックスプランジャー IPWN	インデックスプランジャ PDX	PMV フランジつきインデックスプランジャ - レバータイプ
メーカー	ロームヘルドハルダー	ロームヘルドハルダー	ロームヘルドハルダー	イマオコーポレーション	イマオコーポレーション	イマオコーポレーション	小西製作所	小西製作所	ミスミ	イマオコーポレーション	小西製作所	鍋屋バイテック	鍋屋バイテック
通常価格	2,817円～	8,349円～	1,426円～	3,297円～	1,105円～	1,328円～	2,485円～	1,420円～	1,100円～	1,629円～	2,276円～	4,197円～	3,639円～
通常出荷日	9日目	9日目	9日目	在庫品1日目～当日出荷可能	3日目～	在庫品1日目～当日出荷可能	3日目	3日目	5日目	在庫品1日目当日出荷可能	3日目	3日目～	4日目
種類	レバータイプ	特殊ノブ	関連部品	標準ノブ	標準ノブ	標準ノブ	標準ノブ	標準ノブ	標準ノブ	レバータイプ	ノブ無し	特殊ノブ	レバータイプ
ロック機構	レストポジション	レストポジション	-	リターン	リターン	レストポジション	リターン	レストポジション	-	レストポジション	リターン	ロック機構付き	ロック機構付き
取付方法	ねじ込み	ねじ込み	-	ねじ込み	ねじ込み	ねじ込み	圧入	ねじ込み	フランジ	ねじ込み	圧入	ねじ込み	フランジ
全長	標準	標準	-	標準	標準	標準	標準	標準	-	標準	標準	標準	標準
本体材質	スチール	スチール	亜鉛ダイカスト	ステンレス	ポリアミド	ポリアミド	鋼材SUM22L	鋼材SUM22	SUM22	SUM22L亜鉛メッキ	鋼材SUM22L	スチール	精密鋳鋼品

back next

インデックス・ボルトシンプル仕様のレビュー

この商品のレビューはありませんレビューを書く

この商品のバリエーション

型番
22121.0105
22121.0115
22121.0120
22121.0125

通常単価(税別)(税込単価)	最小発注数量	スライド値引	通常出荷日	RoHS ?	外径 (mm)	先端部外径 (mm)	ストローク (mm)	長さ L (mm)
3,066円 ( 3,373円 )	1個	あり	9日目	10	6	4	9.5	41.5
2,948円 ( 3,243円 )	1個	あり	9日目	10	10	6	14	65
3,282円 ( 3,610円 )	1個	-	9日目	10	12	8	19	73
3,608円 ( 3,969円 )	1個	-	9日目	10	16	10	25	102.5
