レコフレーム（ユキ技研）

レコフレーム（ユキ技研）

Dナット ND40シリーズ

Dナット ND40シリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（1件） この商品のFAQをみる(1件)
通常価格(税別)
69円 ～ 73円
税込価格
76円 ～ 80円

取り付けるものにあらかじめ、ねじとナットをセットし、フレームに固定できます。【...

詳細情報を確認する

型番

未確定4件の候補があります。

Loading...

商品情報

外形図

Dナット:関連画像

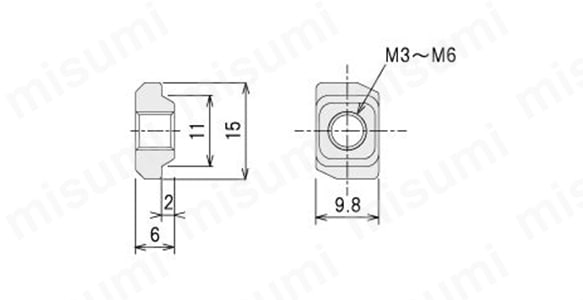

寸法図

製品仕様

Dナット:関連画像

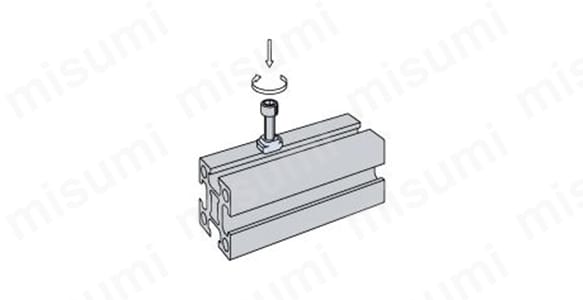

差し込んで回せばロックできる

材質ZDC-2
表面処理ユ二クロ
質量M3-4.1g
M4-3.9g
M5-3.6g
M6-3.5g
許容トルクND40-M5：30kgf・cm以下
ND40-M6：20kgf・cm以下

選定サポート情報

Dナット:関連画像

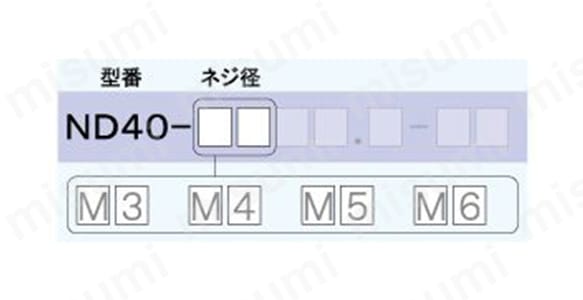

ネジ径説明図

開発秘話



傾けてフレームに挿入するタイプの後入れナットでは、ナットの位置をあらかじめ決めなければならない為、取り付けが大変でした。
溝幅のナットを回転させる場合、製品側へあらかじめねじとナットを取り付ける事により、ナットの位置合わせのわずらわしさを解消しました。

型番リスト

表示件数:
  1. 1
型番
ねじの呼び　M(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
M3
10

1個

69円( 76円 )

在庫品1日目

当日出荷可能

M4
10

1個

73円( 80円 )

在庫品1日目

当日出荷可能

M5
10

1個

69円( 76円 )

在庫品1日目

当日出荷可能

M6
10

1個

69円( 76円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

取り付けるものにあらかじめ、ねじとナットをセットし、フレームに固定できます。
【特長】
・40シリーズ用の後入れ出来るナット。サイズはM3、4、5、6
・溝の中に後入れし、セットしたネジを回せば溝の中で回転しロック
【用途】
・電装品等荷重の小さな物の取り付け用の後入れナット

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

Dナット ND40シリーズ

Dナット ND40シリーズ

    Fナット40

    Fナット40

      SF40・45 アルミTナットL

      SF40・45 アルミTナットL

        SF40・45 TナットL（先入れ）

        SF40・45 TナットL（先入れ）

          SF40・45 アフターナットL（後入れ）

          SF40・45 アフターナットL（後入れ）

            SF40・45 EasyナットL（後入れ）

            SF40・45 EasyナットL（後入れ）

              Fナット40・ロング

              Fナット40・ロング

                SF40・45 SアフターナットL（後入れ）

                SF40・45 SアフターナットL（後入れ）

                  SF40・45 アクセサリナットL（後入れ）

                  SF40・45 アクセサリナットL（後入れ）

                    SF40・45 SフリーナットL（後入れ）

                    SF40・45 SフリーナットL（後入れ）

                      SF40・45 STナットストッパー付きL

                      SF40・45 STナットストッパー付きL

                        SF40・45 緩み止めTナットL B

                        SF40・45 緩み止めTナットL B

                          SF40・45 フリースタッドL

                          SF40・45 フリースタッドL
                            メーカー レコフレーム（ユキ技研） レコフレーム（ユキ技研） ＳＵＳ ＳＵＳ ＳＵＳ ＳＵＳ レコフレーム（ユキ技研） ＳＵＳ ＳＵＳ ＳＵＳ ＳＵＳ ＳＵＳ ＳＵＳ
                            通常価格 69円～ 81円～ 84円 62円～ 75円 81円～ 137円～ 122円 30円～ 79円～ 116円～ 96円 140円
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            ナット種類 後入れナット 後入れナット 先入れナット 先入れナット 後入れナット 後入れナット 長ナット 後入れナット 後入れナット 後入れナット 先入れナット 先入れナット Tボルト
                            シリーズ レコフレーム　40シリーズ（中・重構造用） レコフレーム　40シリーズ（中・重構造用） SUS SF40・45（溝幅10mmタイプ） SUS SF40・45（溝幅10mmタイプ） SUS SF40・45（溝幅10mmタイプ） SUS SF40・45（溝幅10mmタイプ） レコフレーム　40シリーズ（中・重構造用） SUS SF40・45（溝幅10mmタイプ） SUS SF40・45（溝幅10mmタイプ） SUS SF40・45（溝幅10mmタイプ） SUS SF40・45（溝幅10mmタイプ） SUS SF40・45（溝幅10mmタイプ） SUS SF40・45（溝幅10mmタイプ）
                            機能 スタンダード スタンダード スタンダード スタンダード スタンダード ボールばね付 スタンダード 導電用 ショート･回転式 ショート･回転式 ボールばね付 スタンダード スタンダード
                            材質 ZDC-2 S45C アルミ押出材 S10C相当 S10C相当 S10C相当 鉄 ステンレス ナイロン6 ステンレス ステンレス S10C相当 SPHC
                            ゆるみ止め 無し 無し 無し 無し 無し 無し 無し 無し 無し 無し 無し 有り 無し

                            Dナット ND40シリーズのレビュー

                            評価 4.0 平均満足度：4.0 1件のレビュー
                            1. 星５
                              0%
                            2. 星４
                              100%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            フレームのカバー取り付けに
                            評価 4.0満足度：4.02020/03/11
                            搬送コンベアのフレームにレコフレーム（F44L）を使用しました。カバーを取り付けるために、このDナット（ND40-M5、ND40-M6）を後入れで使いました。Dナットだとカバーを取り付けるために、短いネジは使えず、ネジの長さを気にする必要があるのですが、プランジャナットがあると楽に作業ができるので、パーツ品のラインナップに追加してほしいです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            1件全て見る

                            よくあるご質問（FAQ）

                            Q FナットとDナットの用途の違いは何ですか?
                            A
                            Ｆナットは強度的には強いが傾けなければ溝に挿入できない為、ナットを先に溝に入れる必要があり、位置決めの手間が発生します。Dナットは強度的には弱いが部品側にねじナットをセットしたままフレームへの取り付けができます。用途に応じて使い分けてください。
