レコフレーム（ユキ技研）

ベースフランジ40（ボルト結合タイプ）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(1件)

通常価格(税別): 1,351円～ 1,730円

税込価格: 1,486円～ 1,903円

ベースフランジ40のボルト結合タイプ。【特長】・レコフレームとの結合がTロック...

材質：

アルミ
シリーズ：

レコフレーム　40シリーズ（中・重構造用）

未確定3件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報

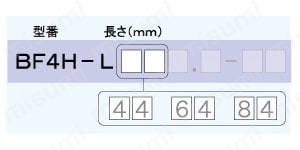

型番リスト
詳細情報
カタログ

商品情報

外形図

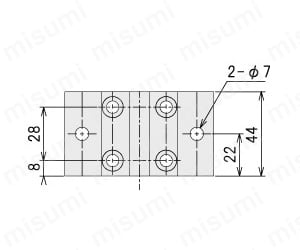

BF4H-L44

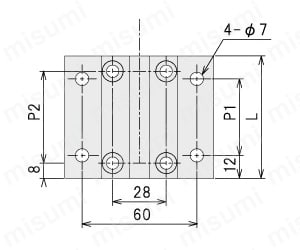

BF4H-L64/L84

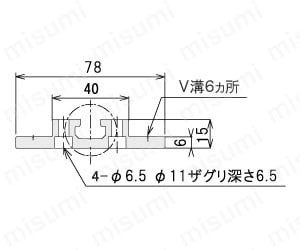

共通寸法図

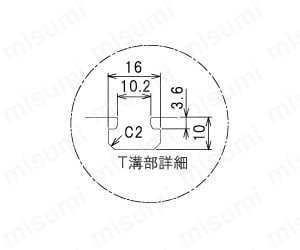

T溝部詳細図

製品仕様

40シリーズフレームを、他の筐体やコンポーネントと接続する時に使用する部品。

材質：A6063S-T5
表面処理：白アルマイト
質量
L44：69g、L64：105g、L84：145g

規格表

型番	P1	P2	L
BF4H-L64	40	48	64
BF4H-L84	60	68	84

使用例

使用イメージ

選定サポート情報

開発秘話

他のコンポーネントからも、Tロック結合によりレコフレームを構築していくことはできないか？そんな思いから生まれました。これによりどこからでもレコフレームをTロック接合していくことができます。
サイドロック、ベースブロック、ベースフランジを使い分け、レコフレームをどこからでもTロック結合により構築でき、レコフレーム製の筐体をどこにでも固定できます。

型番リスト

表示件数:

型番	長さ(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

BF4H-L44	44	10	1個	1,351円( 1,486円 )	4日目
BF4H-L64	64	10	1個	1,533円( 1,686円 )	4日目
BF4H-L84	84	10	1個	1,730円( 1,903円 )	4日目

詳細情報

基本情報

基本情報

ベースフランジ40のボルト結合タイプ。
【特長】
・レコフレームとの結合がTロック+ボルト固定出来る為、より強固に結合することができる。
・マシンのベースプレートや他社フレーム等へ取り付け、そこからレコフレームをTロック結合できる。
・材質：A6063S-T5。
・質量 L44：69g、L64：105g、L84：145g。
【用途】
・他の筐体やコンポーネントとの接続に使用する。
