レコフレーム（ユキ技研）

レコフレーム（ユキ技研）

レベラープレート40／レベラーセット40

レベラープレート40／レベラーセット40

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（1件） この商品のFAQをみる(1件)
通常価格(税別)
1,121円
税込価格
1,233円

SPCCにタップボスを溶接したシンプルな構造のレベラープレート。【特長】・構造...

詳細情報を確認する

(i)ご注意

  • 一部型式に付属品が追加されました。詳細はこちらから御確認下さい。
  • 写真はレベラーセット40です。レベラープレート40の写真は商品情報をご覧ください。

型番

未確定2件の候補があります。

Loading...

商品情報

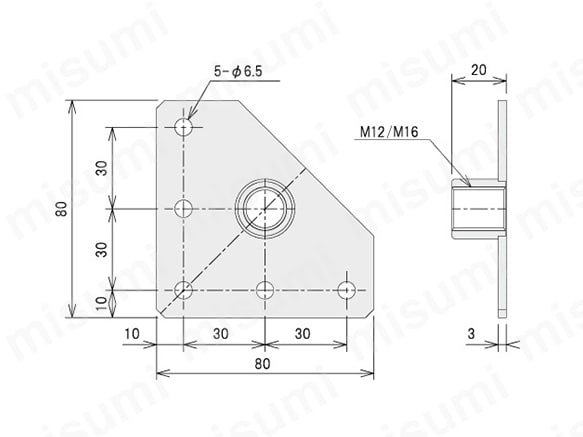

外形図

レベラープレート40・レベラーセット40:関連画像

組立寸法　

レベラープレート40・レベラーセット40:関連画像

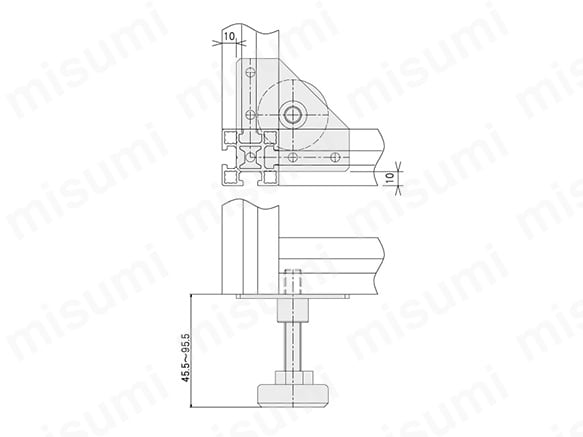

LS40-M12

レベラープレート40・レベラーセット40:関連画像

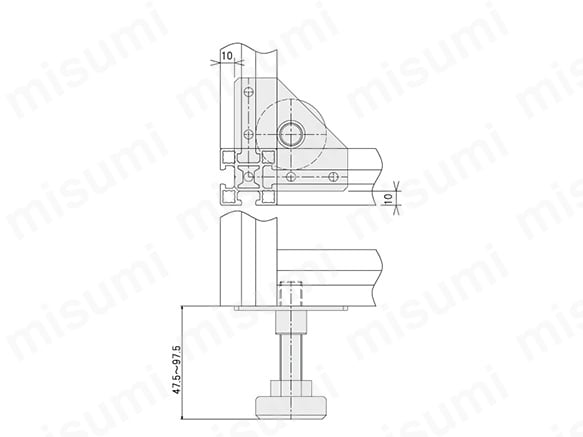

LS40-M16

製品仕様

構造物の安定設置と、縦通し接続部の滑り止め補強ができる。
レベラープレートは、ねじ込み式キャスターの取り付けにも利用可能。

  • 材質：SPCC t3
  • 表面処理：黒亜鉛メッキ
  • 質量
    LP40-M12：147g／M16：136g
    LS40-M12：382g／M16：436g
レベラープレート40・レベラーセット40:関連画像

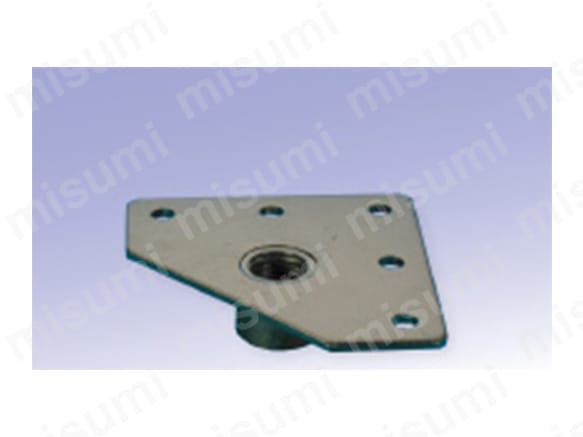

レベラープレート40

レベラープレート40・レベラーセット40:関連画像

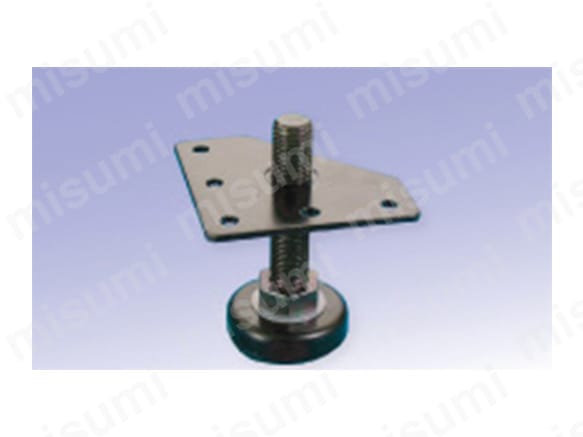

レベラーセット40

LS40-M12／M16のセット内容

＜LS40-M12＞
LP40-M12レベラープレート×1
AJ12アジャスター×1
M6×12 CSボルト黒亜鉛メッキ×4
NFM6-P30 Fナット40・ロング×2
M6用 スプリングワッシャー×4

＜LS40-M16＞
LP40-M16レベラープレート×1
AJ16アジャスター×1
M6×12 CSボルト黒亜鉛メッキ×4
NFM6-P30 Fナット40・ロング×2
M6用 スプリングワッシャー×4

選定サポート情報

レベラープレート40・レベラーセット40:関連画像

開発秘話



フレームシステムにおいてキャスターアジャスタープレートはとても重要な部品となります。開発当初レコフレームに合った丈夫で安価な製品をコンセプトに開発いたしました。

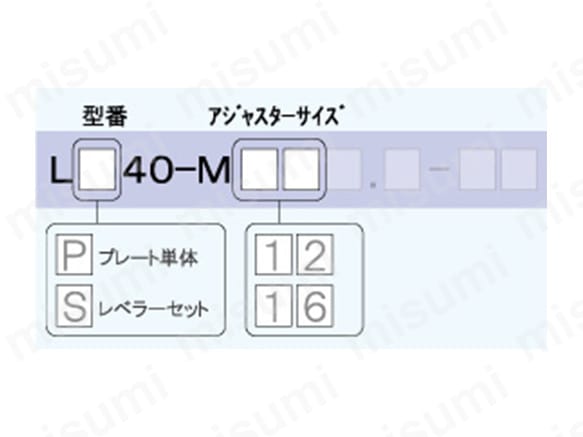

型番リスト

表示件数:
  1. 1
型番
材質
アジャスタ取付M径(mm)
シリーズ
仕様
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
スチール
12
レコフレーム　40シリーズ（中・重構造用）
プレート単体

1個

1,121円( 1,233円 )

在庫品1日目

当日出荷可能

スチール
16
レコフレーム　40シリーズ（中・重構造用）
プレート単体

1個

1,121円( 1,233円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

SPCCにタップボスを溶接したシンプルな構造のレベラープレート。
【特長】
・構造物の安定設置と、縦通し結合部の滑り防止に。
・ねじ込み式キャスターの取り付けにも利用可能。
・レベラーセットはアジャスター、取り付けねじナットのセットで、簡単に取り付ける事ができる。
【用途】
・レコフレーム製の筐体へのキャスター、アジャスターの取り付けに。

(i)ご注意

  • 一部型式に付属品が追加されました。詳細はこちらから御確認下さい。
  • 写真はレベラーセット40です。レベラープレート40の写真は商品情報をご覧ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

レベラープレート40／レベラーセット40

レベラープレート40／レベラーセット40

    レベラープレート25/レベラーセット25

    レベラープレート25/レベラーセット25

      ベースブロック40

      ベースブロック40

        ベースフランジ40・ロング

        ベースフランジ40・ロング

          ベースブロック40・ロング

          ベースブロック40・ロング

            ベースフランジ40（ボルト結合タイプ）

            ベースフランジ40（ボルト結合タイプ）

              ベースフランジ40（Tロック結合タイプ）

              ベースフランジ40（Tロック結合タイプ）

                SF40・45 溝幅10mmタイプフットベース

                SF40・45 溝幅10mmタイプフットベース

                  Line8 エンドコネクター ECN8040X16

                  Line8 エンドコネクター ECN8040X16

                    フットベース2040

                    フットベース2040

                      Line8 アングルフット（固定型/調整型）（AFX160/ALF160）

                      Line8 アングルフット（固定型/調整型）（AFX160/ALF160）

                        Line6 エンドコネクター L6-ECN6030

                        Line6 エンドコネクター L6-ECN6030

                          アジャスタブラケット8090単品/80・90（ステン）キット

                          アジャスタブラケット8090単品/80・90（ステン）キット
                            メーカー レコフレーム（ユキ技研） レコフレーム（ユキ技研） レコフレーム（ユキ技研） レコフレーム（ユキ技研） レコフレーム（ユキ技研） レコフレーム（ユキ技研） レコフレーム（ユキ技研） ＳＵＳ イマオコーポレーション ＳＵＳ イマオコーポレーション イマオコーポレーション ＳＵＳ
                            通常価格 1,121円 988円～ 553円～ - - 1,351円～ 718円～ 1,147円～ 2,700円～ 711円～ 2,400円～ 1,951円～ 2,913円～
                            通常出荷日 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 4日目   4日目   4日目   4日目   在庫品1日目～   当日出荷可能 3日目   在庫品1日目   当日出荷可能 21日目   3日目   在庫品1日目～   当日出荷可能

                            レベラープレート40／レベラーセット40のレビュー

                            評価 4.0 平均満足度：4.0 1件のレビュー
                            1. 星５
                              0%
                            2. 星４
                              100%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            踏み台製作時の定置固定用脚部として
                            評価 4.0満足度：4.02019/12/20
                            作業性向上の一環としてアルミチャンネルにて踏み台を製作した際に定置固定用脚部として使用しました。以前にも類似用途での利用実績があり性能（安定した座り）、使い勝手（実装が容易）が良好であった印象があったため、今回同じ商品を購入しました。アジャスター単体よりもレベラープレート付きのこの商品の方が組付けが容易であることは間違いないのですが、前回と違い付属の取り付けナットがしっくり嵌らず多少難儀しました。製作ロットによる差異があるかもしれませんが、その点の品質が均一化されることを切望します。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            1件全て見る

                            よくあるご質問（FAQ）

                            Q キャスターとのセットはありますか？
                            A
                            申し訳ございませんご用意しておりません。
