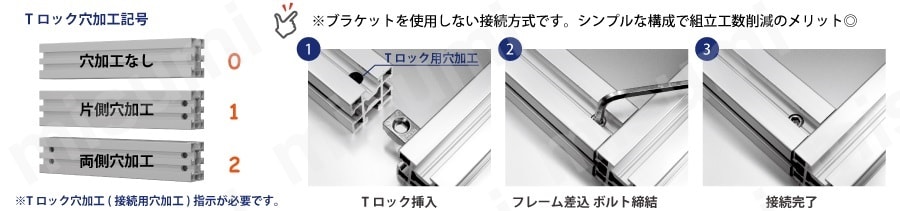

  • Tロック穴加工記号

    • 0（穴加工なし）
    • 1（片側）
    • 2（両側）

    解除

  • タイプ

    • F66S

    解除

  • CAD

    • 2D
    • 3D

    解除

  • 出荷日

    • すべて
    • 4日以内
    解除
仕様・寸法を表示する

追加工・オプション

追加工・オプションは各項目の同じ指定位置でM径違いは選択できません。

レコフレーム（ユキ技研）

レコフレーム（ユキ技研）

中・重構造用フレーム 66Sフレーム

中・重構造用フレーム 66Sフレーム

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(2件)
通常価格(税別)
 -
税込価格
 -

背の高い構造物の柱や梁に適したフレーム。 【特長】 ・60×60mm断面の40...

詳細情報を確認する

型番

未確定4件の候補があります。

Loading...

商品情報

外形図

寸法図

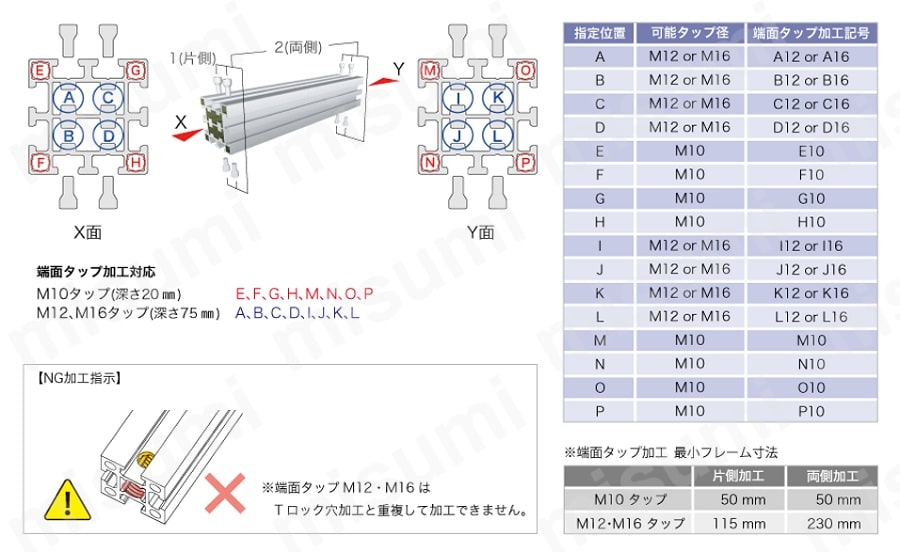

M10タップ加工可能／M12タップ加工可能／M16タップ加工可能





レコフレームについて

レコフレームの詳細情報はこちらからご参照いただけます。選定の際にご活用下さい。


製品仕様

技術データ

材質A6N01S-T5相当
表面処理白アルマイト
質量3.32kg/m
断面積1,230mm2
断面係数Zx=13,463mm3
Zy=13,329mm3
断面２次モーメントlx=403,880mm4
ly=399,870mm4
黒アルマイト仕様型番最大切断寸法
F66SB4,000.0

黒アルマイト仕様について
切断面、穴加工面にアルマイト処理はなし。

追加工

追加工の詳細情報はこちらからご参照いただけます。選定の際にご活用下さい。

選定サポート情報

開発秘話



様々な大きさのパーテーション、筐体、架台、機構部骨格などに利用できるように、フレームのバリエーションを企画しました。重構造架台に使用できるフレームとして開発しました。

型番リスト

表示件数:
  1. 1
型番
表面処理
長さ (切断品)(mm)
Tロック穴加工記号
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
白アルマイト
10 ～ 1099
0（穴加工なし） / 1（片側） / 2（両側）
10

1個

-( - )

4日目

白アルマイト
1100 ～ 3940
0（穴加工なし） / 1（片側） / 2（両側）
10

1個

-( - )

4日目

黒アルマイト
10 ～ 1099
0（穴加工なし） / 1（片側） / 2（両側）
10

1個

-( - )

4日目

黒アルマイト
1100 ～ 3940
0（穴加工なし） / 1（片側） / 2（両側）
10

1個

-( - )

4日目

  1. 1

Loading...

詳細情報

基本情報

背の高い構造物の柱や梁に適したフレーム。
【特長】
・60×60mm断面の40シリーズフレーム。
・片側にTロックが4個取り付きしっかりと固定可能。
・正方形断面の為、方向性による強度の差が無く結合引張強度が最も強いレコフレーム。
・シンプルで強い架台を制作。
【用途】
・強度や剛性が必要な筐体や架台の梁や柱として使用。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

中・重構造用フレーム 66Sフレーム

中・重構造用フレーム 66Sフレーム

    中・重構造用フレーム 48Mフレーム

    中・重構造用フレーム 48Mフレーム

      中・重構造用フレーム 40Aフレーム

      中・重構造用フレーム 40Aフレーム

        中・重構造用フレーム 46Mフレーム

        中・重構造用フレーム 46Mフレーム

          中・重構造用フレーム 48Lフレーム

          中・重構造用フレーム 48Lフレーム

            中・重構造用フレーム 412フレーム

            中・重構造用フレーム 412フレーム

              中・重構造用フレーム 26Mフレーム

              中・重構造用フレーム 26Mフレーム

                中・重構造用フレーム 44Rフレーム

                中・重構造用フレーム 44Rフレーム

                  中・重構造用フレーム 46Fフレーム

                  中・重構造用フレーム 46Fフレーム

                    中・重構造用フレーム 46Lフレーム

                    中・重構造用フレーム 46Lフレーム

                      中・重構造用フレーム 33Mフレーム

                      中・重構造用フレーム 33Mフレーム

                        中・重構造用フレーム 44M型

                        中・重構造用フレーム 44M型

                          中・重構造用フレーム 44Kフレーム

                          中・重構造用フレーム 44Kフレーム
                            メーカー レコフレーム（ユキ技研） レコフレーム（ユキ技研） レコフレーム（ユキ技研） レコフレーム（ユキ技研） レコフレーム（ユキ技研） レコフレーム（ユキ技研） レコフレーム（ユキ技研） レコフレーム（ユキ技研） レコフレーム（ユキ技研） レコフレーム（ユキ技研） レコフレーム（ユキ技研） レコフレーム（ユキ技研） レコフレーム（ユキ技研）
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 4日目   4日目   4日目   4日目   4日目   4日目   4日目   4日目   4日目   4日目   4日目   4日目   4日目
                            基準フレーム幅(mm) 60 40 40 40 40 40 20 40 40 40 30 40 40
                            フレームサイズ 60×60 40×80 40×54.7 40×60 40×80 40×120 20×60 40×40 40×60 40×60 30×30 40×40 40×40
                            フレームシリーズ レコフレーム　40シリーズ（中・重構造用） レコフレーム　40シリーズ（中・重構造用） レコフレーム　40シリーズ（中・重構造用） レコフレーム　40シリーズ（中・重構造用） レコフレーム　40シリーズ（中・重構造用） レコフレーム　40シリーズ（中・重構造用） レコフレーム　40シリーズ（中・重構造用） レコフレーム　40シリーズ（中・重構造用） レコフレーム　40シリーズ（中・重構造用） レコフレーム　40シリーズ（中・重構造用） レコフレーム　40シリーズ（中・重構造用） レコフレーム　40シリーズ（中・重構造用） レコフレーム　40シリーズ（中・重構造用）
                            フレーム形状 正方形 長方形 C面付き 長方形 長方形 長方形 長方形 正方形 長方形 長方形 正方形 正方形 正方形
                            フレーム溝数 2列溝×2列溝 1列溝×3列溝 1列溝×1列溝 1列溝×2列溝 1列溝×2列溝 1列溝×3列溝 1列溝×0列溝 1列溝×1列溝 1列溝×2列溝 1列溝×2列溝 1列溝×1列溝 1列溝×1列溝 1列溝×1列溝

                            中・重構造用フレーム 66Sフレームのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q Ｔロック穴加工指示が良くわかりません。
                            A
                            Ｆ66Sﾌﾚｰﾑの場合、「1（片側）」は片側へ4か所、「2（両側）」は両側へ合計8か所Ｔロック穴加工されます
                            Q どのような使い方ができますか？
                            A
                            丈夫な架台の主要構成フレームとしてよく使用されます。
