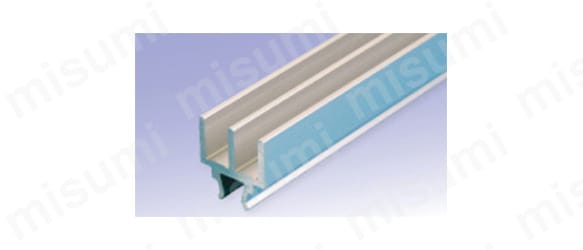

サッシガイド40（上）
- 通常価格(税別)
- -
- 税込価格
- -
40シリーズフレーム専用の、上側用サッシガイド。【特長】・t5の樹脂板用。・切...
型番
未確定2件の候補があります。
Loading...
商品情報

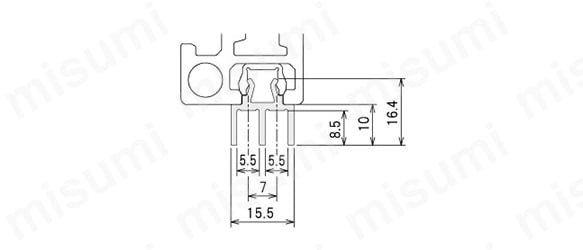

外形図
製品仕様
- 材質：A6063S-T5。
- 表面処理：白アルマイト。
- 質量：0.225kg/m。
- 付属品：FA40（ファスナー）。

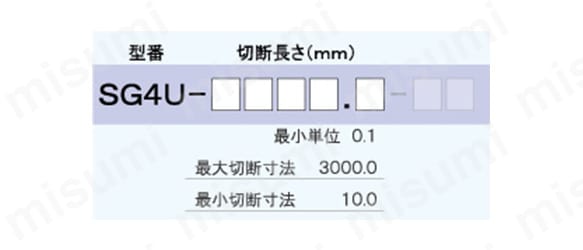

最大・最小切断寸法

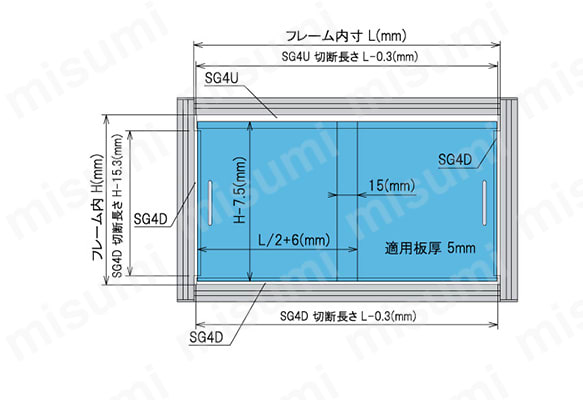

板材切断寸法推奨値

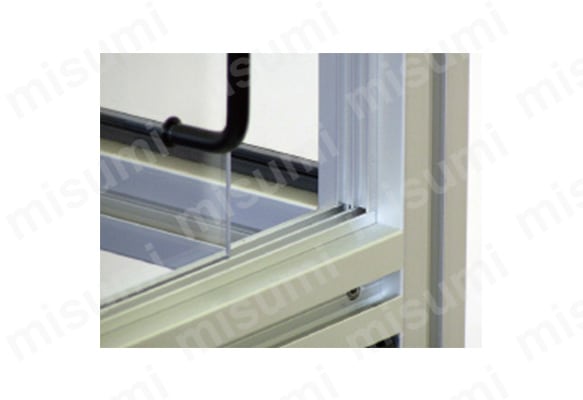

使用例
開発秘話
レコフレーム製の筐体に小さ目の開口を設けた場合、茶箪笥のような樹脂パネルを直接スライドすることができる、取り外し可能なレールが必要となりました。
組立が簡単で、見た目を美しく開発しました。
型番リスト
- 表示件数:
| 型番 |
長さ (切断品)(mm) |
長さ (定尺品)(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
-
|
3000
| 1個 | -( -
) | 4日目 | |
10 ～ 2999.9
|
-
| 1個 | -( -
) | 4日目 |
Loading...
詳細情報
基本情報
40シリーズフレーム専用の、上側用サッシガイド。
【特長】
・t5の樹脂板用。
・切断面のアルマイト処理はない。
・200mm未満は2個、200mm以上の場合は、200mmピッチ毎に1個追加。
・レコフレームの溝にはめ込むだけの簡単取り付け。
【用途】
・レコフレーム製の筐体へ、小さ目の引戸の設置に使用。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
サッシガイド40（上）のレビュー
よくあるご質問（FAQ）
- Q t5より薄い樹脂板を使用することはできますか?
-
A板厚5ｍｍで設計されています。
