仕様・寸法を表示する

追加工・オプション

岩田製作所

岩田製作所

リニアストッパー 位置決め用 LSDN

リニアストッパー 位置決め用 LSDN

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,549円 ～ 5,416円
税込価格
1,704円 ～ 5,958円

ガイドレールの抜け止めや位置決めにご使用いただけます。ウレタン（ボルト）付のタ...

詳細情報を確認する

型番

未確定22件の候補があります。

Loading...

商品情報

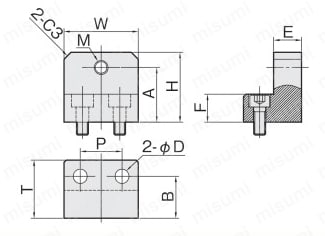

外形図

単位：mm
リニアストッパー 位置決め用 LSDN 外形図01

製品仕様

材質／表面処理付属品
鉄 SS400／黒染め六角穴付ボルト（SCM435／黒染め）…2本
ステンレス SUS304六角穴付ボルト（SUSXM7）…2本


規格表

型番レール
サイズ		対応メーカー・
シリーズ		WHABEFPTM
（細目）		D付属品
鉄
（黒染め）		ステンレスIKO社NSK社THK社ボルト
LSDN-01LSDN-01S15--SRS15M323023.51812121625M6×P0.755.5M5×12
LSDN-02LSDN-02SLWH15LS15ALHSR15A323831.51812121625M6×P0.755.5M5×12
LSDN-03LSDN-03S- LH15AN-324335.51812121625M6×P0.755.5M5×12
LSDN-04LSDN-04S20--SRS20M323527.51812121625M8×P1.05.5M5×12
LSDN-05LSDN-05S-LS20AL-324335.51812121625M8×P1.05.5M5×12
LSDN-06LSDN-06SLWH20LH20ANHSR20A324537.51812121625M8×P1.05.5M5×12
LSDN-07LSDN-07S25--SRS25M324032.52312121832M8×P1.06.6M6×12
LSDN-08LSDN-08S-LS25AL-325040.52312121832M8×P1.06.6M6×12
LSDN-09LSDN-09SLWH25LH25ALHSR25A325043.52312121832M8×P1.06.6M6×12
LSDN-10LSDN-10S30LWH30LS30AL
LH30AL		HSR30A385749.52816162038M8×P1.09.0M8×16
LSDN-11LSDN-11S35LWH35LS35AL
LH35AL		HSR35A456355.53116162545M8×P1.09.0M8×16

※本製品は（株）岩田製作所の独自規格品であり、表中に記載のメーカーが保証するものではありません。

型番リスト

表示件数:
  1. 1
型番
材質
材質 詳細
表面処理
IKO 対応シリーズ
NSK 対応シリーズ
THK 対応シリーズ
幅(mm)
高さ(mm)
厚さ(mm)
ネジ穴ピッチ P(mm)
付属ボルト
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
スチール
SS400
黒染め
-
-
SRS15M
32
30
25
16
M5×12
10

1個

1,549円( 1,704円 )

4日目

ステンレス
SUS304
なし
-
-
SRS15M
32
30
25
16
M5×12
10

1個

2,723円( 2,995円 )

4日目

スチール
SS400
黒染め
LWH15
LS15AL
HSR15A
32
38
25
16
M5×12
10

1個

1,549円( 1,704円 )

4日目

ステンレス
SUS304
なし
LWH15
LS15AL
HSR15A
32
38
25
16
M5×12
10

1個

2,712円( 2,983円 )

4日目

スチール
SS400
黒染め
-
LH15AN
-
32
43
25
16
M5×12
10

1個

1,616円( 1,778円 )

4日目

ステンレス
SUS304
なし
-
LH15AN
-
32
43
25
16
M5×12
10

1個

2,789円( 3,068円 )

4日目

スチール
SS400
黒染め
-
-
SRS20M
32
35
25
16
M5×12
10

1個

1,549円( 1,704円 )

4日目

ステンレス
SUS304
なし
-
-
SRS20M
32
35
25
16
M5×12
10

1個

2,712円( 2,983円 )

4日目

スチール
SS400
黒染め
-
LS20AL
-
32
43
25
16
M5×12
10

1個

1,680円( 1,848円 )

4日目

ステンレス
SUS304
なし
-
LS20AL
-
32
43
25
16
M5×12
10

1個

2,789円( 3,068円 )

4日目

スチール
SS400
黒染め
LWH20
LH20AN
HSR20A
32
45
25
16
M5×12
10

1個

1,680円( 1,848円 )

4日目

ステンレス
SUS304
なし
LWH20
LH20AN
HSR20A
32
45
25
16
M5×12
10

1個

2,789円( 3,068円 )

4日目

スチール
SS400
黒染め
-
-
SRS25M
32
40
32
18
M6×12
10

1個

1,616円( 1,778円 )

4日目

ステンレス
SUS304
なし
-
-
SRS25M
32
40
32
18
M6×12
10

1個

3,139円( 3,453円 )

4日目

スチール
SS400
黒染め
-
LS25AL
-
32
50
32
18
M6×12
10

1個

1,895円( 2,085円 )

4日目

ステンレス
SUS304
なし
-
LS25AL
-
32
50
32
18
M6×12
10

1個

3,082円( 3,390円 )

4日目

スチール
SS400
黒染め
LWH25
LH25AL
HSR25A
32
50
32
18
M6×12
10

1個

1,792円( 1,971円 )

4日目

ステンレス
SUS304
なし
LWH25
LH25AL
HSR25A
32
50
32
18
M6×12
10

1個

3,082円( 3,390円 )

4日目

スチール
SS400
黒染め
LWH30
LS30AL,LH30AL
HSR30A
38
57
38
20
M8×16
10

1個

2,237円( 2,461円 )

4日目

ステンレス
SUS304
なし
LWH30
LS30AL,LH30AL
HSR30A
38
57
38
20
M8×16
10

1個

4,126円( 4,539円 )

4日目

スチール
SS400
黒染め
LWH35
LS35AL,LH35AL
HSR35A
45
63
45
25
M8×16
10

1個

2,538円( 2,792円 )

4日目

ステンレス
SUS304
なし
LWH35
LS35AL,LH35AL
HSR35A
45
63
45
25
M8×16
10

1個

5,416円( 5,958円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

ガイドレールの抜け止めや位置決めにご使用いただけます。
ウレタン（ボルト）付のタイプは衝撃音を緩和します。
【特長】
・主要直動メーカーのガイドレールに対応した、抜け止め用、位置決め用のストッパーを標準化。
・主要レールサイズ15,20,25,30,35等に合わせた専用設計。
・精密な位置調整を可能にするストッパーボルトや、衝撃音を緩和するウレタン付ボルトなど、豊富なバリエーションでさまざまな用途に対応。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
