岩田製作所

リニアストッパーウレタンボルト付 LSMN-U

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 2,099円～ 6,555円

税込価格: 2,309円～ 7,211円

【特長】・主要直動メーカーのガイドレールに対応した、抜け止め用、位置決め用のス...

種類：

ストッパー

未確定5件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

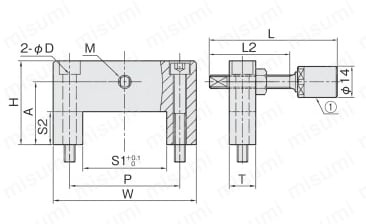

外形図

単位：mm

製品仕様

材質／表面処理	付属品
鉄 SS400／黒染め	六角穴付ボルト（SCM435／黒染め）…2本（1）ウレタンボルト（SBUH6.8）…1本
ステンレス SUS304	六角穴付ボルト（SUSXM7）…2本（1）ウレタンボルト（SBUH6.8）…1本

規格表

型番		レールサイズ	対応メーカー・シリーズ			W	H	A	S1	S2	P	T	M （細目）	D	付属品
鉄（黒染め）	ステンレス	レールサイズ	IKO社	NSK社	THK社	W	H	A	S1	S2	P	T	M （細目）	D	ボルト
LSMN-01-U	LSMN-01S-U	18	-	-	SHW12	50	30	21.5	25	10	35	12	M6×P0.75	5.5	M5×35
LSMN-01-U	LSMN-01S-U	24	-	-	SHW14	50	30	21.5	25	10	35	12	M6×P0.75	5.5	M5×35
LSMN-02-U	LSMN-02S-U	33	LWFF33 LWFS33	LW17EL	SHW17	65	32	24.5	34	12	50	12	M6×P0.75	5.5	M5×35
LSMN-03-U	LSMN-03S-U	37	LWFF37 LWFS37	LW21EL	SHW21	65	38	28.5	38	15	50	12	M6×P0.75	5.5	M5×40
LSMN-04-U	LSMN-04S-U	42	LWFF42 LWFS42	LW27EL	SHW27	75	45	34.5	43	17	60	16	M8×P1.0	6.6	M6×50
LSMN-05-U	LSMN-05S-U	69	LWFF69	LW35EL	SHW35	125	49.5	42.5	70	22	100	16	M8×P1.0	9.0	M8×55

※本製品は（株）岩田製作所の独自規格品であり、表中に記載のメーカーが保証するものではありません。

型番リスト

表示件数:

型番	材質	材質詳細	表面処理	IKO 対応シリーズ	NSK 対応シリーズ	THK 対応シリーズ	幅(mm)	高さ(mm)	厚さ(mm)	付属ボルト	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

LSMN-01-U

1個

2,099円( 2,309円 )

5日目

LSMN-02-U

1個

2,402円( 2,642円 )

5日目

LSMN-03-U

1個

2,402円( 2,642円 )

5日目

LSMN-04-U

1個

2,892円( 3,181円 )

5日目

LSMN-05-U

1個

3,490円( 3,839円 )

5日目

詳細情報

基本情報

基本情報

【特長】
・主要直動メーカーのガイドレールに対応した、抜け止め用、位置決め用のストッパーを標準化。
・主要レールサイズ15、20、25、30、35等に合わせた専用設計。
・金属同士の衝撃音を緩和するウレタン付やウレタンボルト付。
・ウレタンボルトは先端のウレタン部が交換可能。
【用途】
・ガイドレールの抜け止めや位置決めにご使用。

カタログ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
