ＳＵＮＣＯ

ＳＵＮＣＯ

アイボルト（足長）（ウィット）

アイボルト（足長）（ウィット）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
942円 ～ 1,070円
税込価格
1,036円 ～ 1,177円

重量物を吊り上げる為に使用されるアイボルト。【特長】・足長タイプ。・頭部にリン...

詳細情報を確認する

(i)ご注意

  • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定2件の候補があります。

  • CADデータ未対応

Loading...

商品情報

製品仕様

足長アイボルトの外観

足長アイボルトの外観

首下には必ずr1以上の丸みをつけること

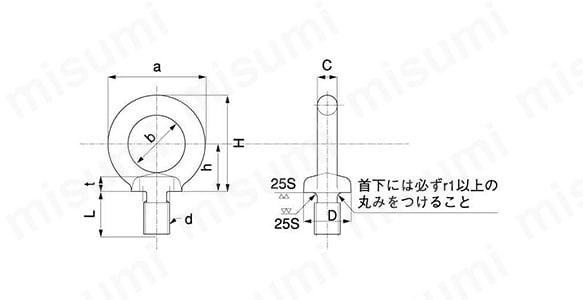

足長アイボルトの寸法図

寸法

  • ねじの呼び d：3/4
  • a：72
  • b：40
  • c：16
  • D：35
  • t：13
  • h：35
  • H（参考）：71

仕様

  • ねじ山種類：ウィット並目
  • 長さ（L）：50mm
  • 先端形状：平先
  • 材質：スチール

使用荷重についてのご注意

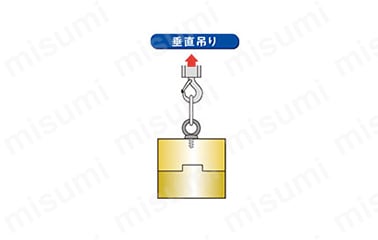

垂直吊り

使用荷重についてのご注意1

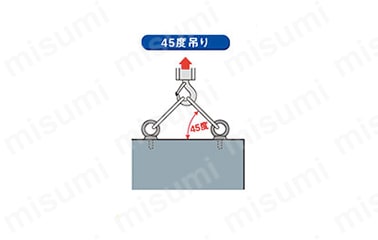

45度吊り

使用荷重についてのご注意2

ねじの呼びM16以上のボルトには、ねじの呼び及び製造業者の略号を表示する事と定められています。弊社刻印はNCマークです。メートルねじJIS規格品の使用荷重は、この部分に書かれています。

使用荷重についてのご注意3

  • 1.アイボルト又はアイナット1個による垂直吊り及び2個による45度吊りの使用荷重を確認頂き、その範囲内でご使用ください。
  • 2.サイズ別の使用荷重はカタログをご参照ください。
  • 3.メートルねじJIS規格品の使用荷重は、SWL／◯T（WLL／◯T）として上右図の様に製品の環状リング部に表示を行っています。
  • 4.ウィット品は、JIS規格から削除となった為、使用荷重の製品への表示は行っていません。

（注）45度づりの場合は、ざぐりなどを施しボルトの座面が相手と密着し、2個のアイボルト・アイナットのリングの向きが、上左図のように同一平面内にあるときの使用荷重を示す。

※使用上の注意につきましてはカタログをご参照下さい。

型番リスト

表示件数:
  1. 1
型番
表面処理
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[クロメートメッキ] クロメートメッキ

1個

942円( 1,036円 )

9日目

[ユニクロメッキ] ユニクロメッキ

1個

1,070円( 1,177円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

重量物を吊り上げる為に使用されるアイボルト。
【特長】
・足長タイプ。
・頭部にリングの付いたボルト。
・リングの部分が破断したりリングに変形が生じないように保証荷重が決められている。
【用途】
・筐体など人の手では持ち上げられない設備等の上面にアイボルト取り付け、上から吊り上げる。
・穴の部分にフックやロープ等を引っ掛け吊り上げたりする場合がある。

(i)ご注意

  • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
