フラットダイレクトリング照明 IDR-Fシリーズ
- 数量スライド割引
- 通常価格(税別)
- 21,341円 ～ 79,390円
- 税込価格
- 23,475円 ～ 87,329円
LEDをフラット面に配置した、広範囲均一照射タイプ。【特長】・砲弾型LEDを平...
型番
未確定3件の候補があります。
Loading...
商品情報
製品仕様
| 型番 | 入力電圧 | 外形寸法（外径／内径／高さ） |
|---|---|---|
| IDR-F32/10* | DC12V | 32mm／10mm／15mm |
| IDR-F43/15* | DC12V | 43mm／15mm／20mm |
| IDR-F50/15* | DC12V | 50mm／15mm／18mm |
| IDR-F60/32* | DC12V | 60mm／32mm／18mm |
| IDR-F70/37* | DC12V | 70mm／37mm／18mm |
| IDR-F90/50* | DC12V | 90mm／50mm／18mm |
| IDR-F100/50* | DC12V | 100mm／50mm／20mm |
| IDR-F110/60* | DC12V | 110mm／60mm／22mm |
商品特長詳細
上部からのフラット照射で幅広いエリアの撮像が可能。 長WDでも優れた均一照射が可能。

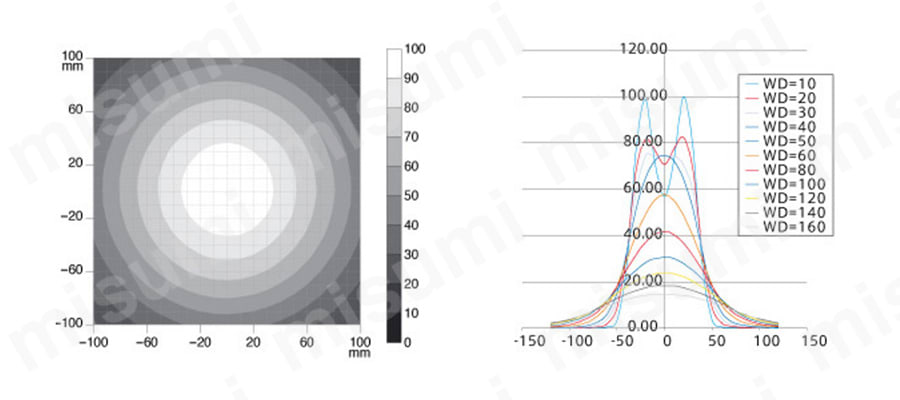

照度分布図
開発秘話
画像処理は、照明の色・光の当たり方によって全く異なる検査結果になることがあるため、数千機種以上の製品ラインナップでお客様のニーズに応えています。
更に、FA事業で培った設計ノウハウ・加工技術を活用し、新製品開発やカスタム品の設計を日々行っています。
型番リスト
- 表示件数:
| 型番 |
発光色 |
外形寸法 D（範囲）(mm) |
外形寸法 D(mm) |
消費電力（範囲）(W) |
消費電力(W) |
センター穴寸法 d（範囲）(mm) |
センター穴寸法 d(mm) |
高さ H（範囲）(mm) |
高さ H（伸縮タイプはMAX値）(mm) |
セット内容 | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
レッド
|
30.1～50
|
33
|
1.1～2
|
2
|
5～20
|
16
|
5～15
|
6
|
本体のみ
| 1個 | 34,146円(
37,561円
) | 15日目 | |
ホワイト
|
30.1～50
|
33
|
1.1～2
|
2
|
5～20
|
16
|
5～15
|
6
|
本体のみ
| 1個 | 34,146円(
37,561円
) | 10日目 | |
ホワイト
|
30.1～50
|
33
|
1.1～2
|
2
|
5～20
|
16
|
5～15
|
6
|
本体/ホルダー
| 1個 | 47,805円(
52,586円
) | 15日目 |
Loading...
詳細情報
基本情報
LEDをフラット面に配置した、広範囲均一照射タイプ。
【特長】
・砲弾型LEDを平面実装し、広範囲照射に適した軽量フラットリング照明。
・POMケースを採用し、外径90mmリングで質量85g。軽量設計により可動する場面にも最適。
・直径16mmテレセントリックレンズ（LWD40、65）専用の超薄型照明も用意。
・同軸スポット光源の補助光で使用可能。
・発光色：白／赤／青／緑から選択可能。
【用途】
・ロボットアーム先端に取り付けて位置決め、外観検査や文字認識に最適。
・二次元コード読み取り、実装基板上の部品検査、アライメントマークの読み取りに便利。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
フラットダイレクトリング照明 IDR-Fシリーズのレビュー
よくあるご質問（FAQ）
- Q 可動部で使用しても大丈夫ですか？
-
A標準で付属しているケーブルはロボットケーブルではありませんので可動部ではご使用いただけません。可動部でご使用になる場合は、オプションの延長ロボットケーブルをご使用ください。
もしくは、標準付属ケーブルをロボットケーブルに変更するカスタム仕様も承っております。VONAサポートセンター(0120-343-256)までご相談ください。
- Q 照明が汚れた場合、どうしたら良いですか？
-
Aシンナーやベンジンなどの揮発性のものでは拭かないでください。エアブローまたはメガネ拭き等の柔らかい布をご使用ください。汚れがひどい時は、柔らかい布を薄めた中性洗剤につけてよく絞ってから拭き取り、さらに洗剤成分が残らないようによく絞った水拭き用の柔らかい布で仕上げてください。
