レイマック（旧：イマック）

レイマック（旧：イマック）

チップLED面照明（面発光） IDHMシリーズ

チップLED面照明（面発光） IDHMシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
11,098円 ～ 145,122円
税込価格
12,208円 ～ 159,634円

高輝度・高均一の薄型面発光による照明。【特長】・バックライト照明として幅広い外...

詳細情報を確認する

(i)ご注意

  • 【販売終了情報】
    2025年3月28日に販売終了予定となります。仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。
    対象型番：
    IDHM-62/62DWT
    IDHM-62/92BTIDHM-32/62DWT
    IDHM-62/122BT
    IDHM-62/92DWT
    IDHM-32/62BT
    IDHM-32/32DWT
    IDHM-32/32BT
    IDHM-92/92DWT
    IDHM-32/92DWT
    IDHM-62/122DWT

型番

未確定19件の候補があります。

Loading...

商品情報

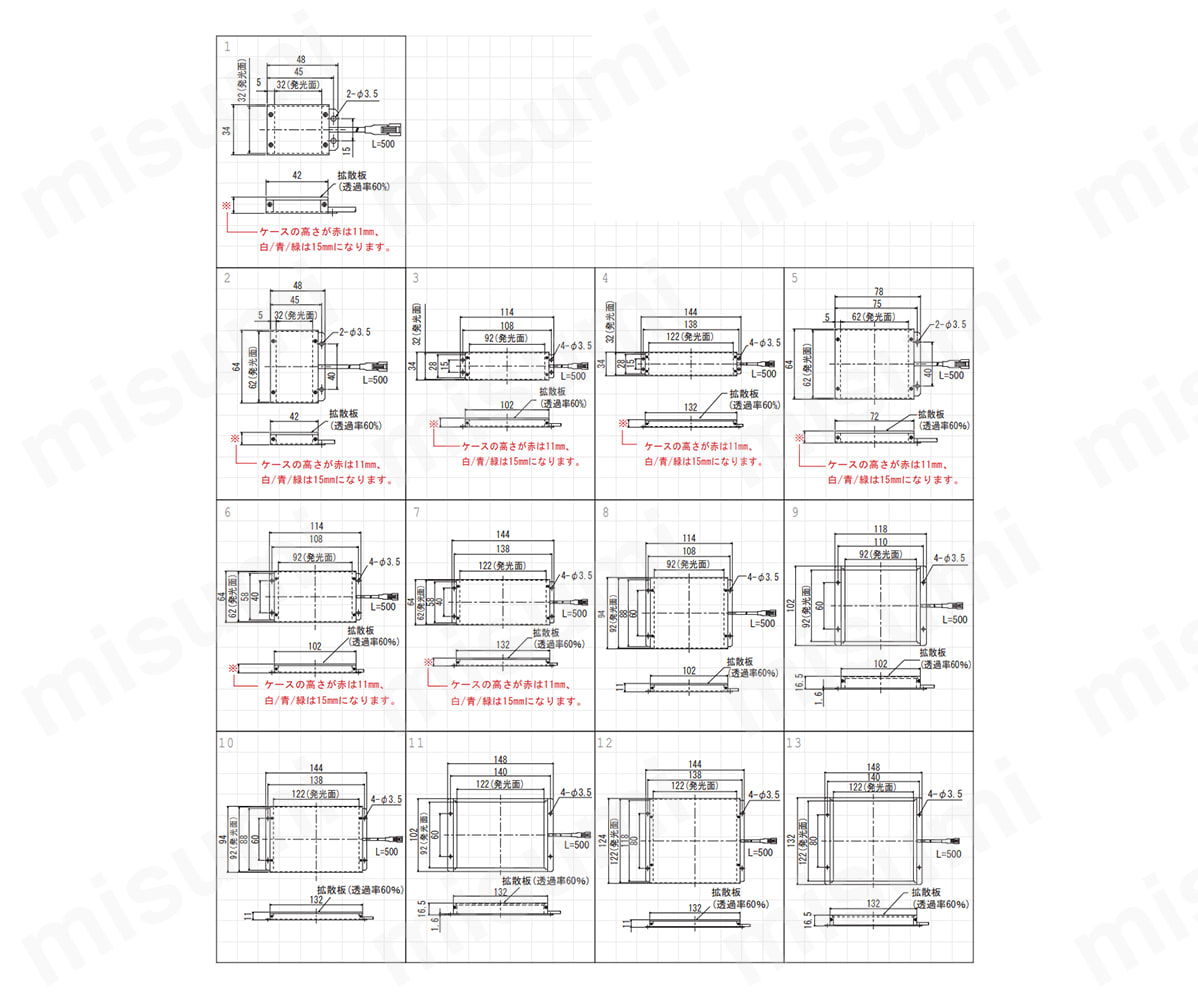

外形図

外形図

製品仕様

型番発光色消費電力（W）入力電圧SAG（※）適用電源外形図
IDHM-32/32HRTR1.5DC12V74ILP-30M2
IDGBシリーズ
その他、オーバードライブ電源など		1
IDHM-32/32DWTDW1.8FF
IDHM-32/32□TBG1.8DC
IDHM-32/62HRTR2.9752
IDHM-32/62DWTDW3.6FF
IDHM-32/62□TBG3.6DD
IDHM-32/92HRTR4.4753
IDHM-32/92DWTDW5.4FF
IDHM-32/92□TBG5.4E0
IDHM-32/122HRTR5.8764
IDHM-32/122DWTDW7.2FF
IDHM-32/122□TBG7.2E3
IDHM-62/62HRTR5.8765
IDHM-62/62DWTDW7.2FF
IDHM-62/62□TBG7.2E3
IDHM-62/92HRTR8.7766
IDHM-62/92DWTDW10.8FF
IDHM-62/92□TBG10.8E8
IDHM-62/122HRTR11.6777
IDHM-62/122DWTDW14.4FF
IDHM-62/122□TBG14.4E0
IDHM-92/92HRTR13788
IDHM-92/92DWTDW16.2FF9
IDHM-92/92□TBG16.2E6
IDHM-92/122HRTR17.37910
IDHM-92/122DWTDW21.6FF11
IDHM-92/122□TBG21.6ED
IDHM-122/122HRTR23.17B12
IDHM-122/122DWTDW28.8FF13
IDHM-122/122□TBG28.8F3
  • 型番表の□には、発光色（B=青、G=緑）が入る。
  • SAGとはSAG電源における最大電圧設定値。
高輝度・高均一の薄型面発光

高輝度・高均一の薄型面発光

商品特長詳細

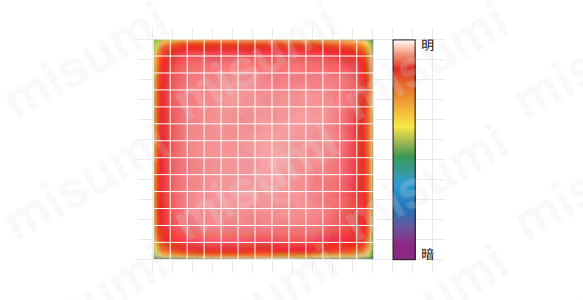

■輝度分布図

輝度分布図 エッジ部を除き柔らかな均一性を保っている。（測定機種：IDHM-122/122DWT）

エッジ部を除き柔らかな均一性を保っている。（測定機種：IDHM-122/122DWT）

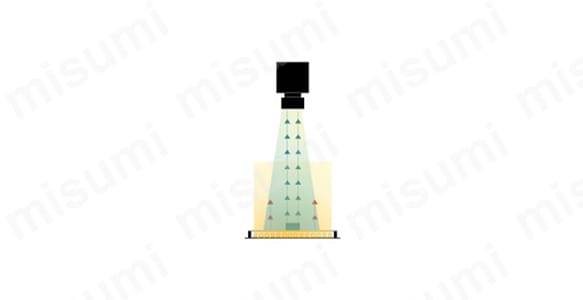

■効果

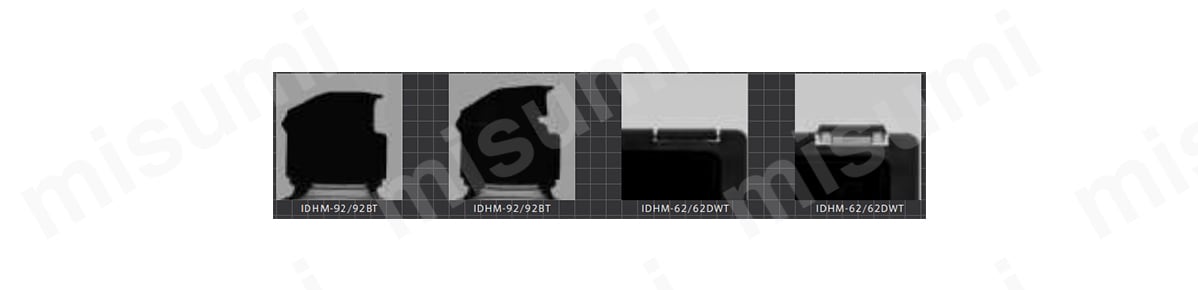

効果 背面からの高輝度均一照射で鮮明なシルエット画像が得られる。

背面からの高輝度均一照射で鮮明なシルエット画像が得られる。

開発秘話



画像処理は、照明の色・光の当たり方によって全く異なる検査結果になることがあるため、数千機種以上の製品ラインナップでお客様のニーズに応えています。
更に、FA事業で培った設計ノウハウ・加工技術を活用し、新製品開発やカスタム品の設計を日々行っています。

型番リスト

表示件数:
  1. 1
型番
発光色
幅 W（範囲）(mm)
幅 W(mm)
長さ L（範囲）(mm)
長さ L(mm)
消費電力（範囲）(W)
消費電力(W)
高さ H（範囲）(mm)
高さ H（伸縮タイプはMAX値）(mm)
セット内容
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
ブルー
40.1～60
48
30.1～50
34
1.1～2
1.8
5～15
15
本体のみ

1個

29,878円( 32,866円 )

10日目

ホワイト
40.1～60
48
30.1～50
34
1.1～2
1.8
5～15
15
本体のみ

1個

29,878円( 32,866円 )

10日目

レッド
40.1～60
48
30.1～50
34
1.1～2
1.5
5～15
11
本体のみ

1個

11,098円( 12,208円 )

5日目

ブルー
40.1～60
48
50.1～80
64
3.1～4
3.6
5～15
15
本体のみ

1個

58,049円( 63,854円 )

15日目

ホワイト
40.1～60
48
50.1～80
64
3.1～4
3.6
5～15
15
本体のみ

1個

58,049円( 63,854円 )

15日目

レッド
40.1～60
48
50.1～80
64
2.1～3
2.9
5～15
11
本体のみ

1個

16,220円( 17,842円 )

5日目

ホワイト
100.1～150
114
30.1～50
34
5.1～6
5.4
5～15
15
本体のみ

1個

62,317円( 68,549円 )

10日目

レッド
100.1～150
114
30.1～50
34
4.1～5
4.4
5～15
11
本体のみ

1個

21,341円( 23,475円 )

5日目

レッド
100.1～150
144
30.1～50
34
5.1～6
5.8
5～15
11
本体のみ

1個

26,463円( 29,109円 )

10日目

ブルー
60.1～80
78
50.1～80
64
6.1～8
7.2
5～15
15
本体のみ

1個

66,585円( 73,244円 )

15日目

ホワイト
60.1～80
78
50.1～80
64
6.1～8
7.2
5～15
15
本体のみ

1個

66,585円( 73,244円 )

10日目

レッド
60.1～80
78
50.1～80
64
5.1～6
5.8
5～15
11
本体のみ

1個

26,463円( 29,109円 )

5日目

ブルー
100.1～150
114
50.1～80
64
10.1～20
10.8
5～15
15
本体のみ

1個

111,829円( 123,012円 )

15日目

ホワイト
100.1～150
114
50.1～80
64
10.1～20
10.8
5～15
15
本体のみ

1個

111,829円( 123,012円 )

15日目

レッド
100.1～150
114
50.1～80
64
8.1～10
8.7
5～15
11
本体のみ

1個

36,707円( 40,378円 )

5日目

ブルー
100.1～150
144
50.1～80
64
10.1～20
14.4
5～15
15
本体のみ

1個

128,049円( 140,854円 )

15日目

ホワイト
100.1～150
144
50.1～80
64
10.1～20
14.4
5～15
15
本体のみ

1個

128,049円( 140,854円 )

15日目

レッド
100.1～150
144
50.1～80
64
10.1～20
11.6
5～15
11
本体のみ

1個

45,244円( 49,768円 )

5日目

レッド
100.1～150
114
80.1～100
94
10.1～20
13
5～15
11
本体のみ

1個

49,512円( 54,463円 )

10日目

  1. 1

Loading...

詳細情報

基本情報

高輝度・高均一の薄型面発光による照明。
【特長】
・バックライト照明として幅広い外観検査に使用可能。
・チップLEDを高密度に配列しているのでIFLシリーズより高輝度高均一。
・発光色：白、赤、青、緑から選択できる。
【用途】
・コネクタピンのピッチ計測。
・マーク検査、データコード読取り。
・リードフレームの曲がり、ピッチ計測。
・液体中の異物検査。

(i)ご注意

  • 【販売終了情報】
    2025年3月28日に販売終了予定となります。仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。
    対象型番：
    IDHM-62/62DWT
    IDHM-62/92BTIDHM-32/62DWT
    IDHM-62/122BT
    IDHM-62/92DWT
    IDHM-32/62BT
    IDHM-32/32DWT
    IDHM-32/32BT
    IDHM-92/92DWT
    IDHM-32/92DWT
    IDHM-62/122DWT

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
