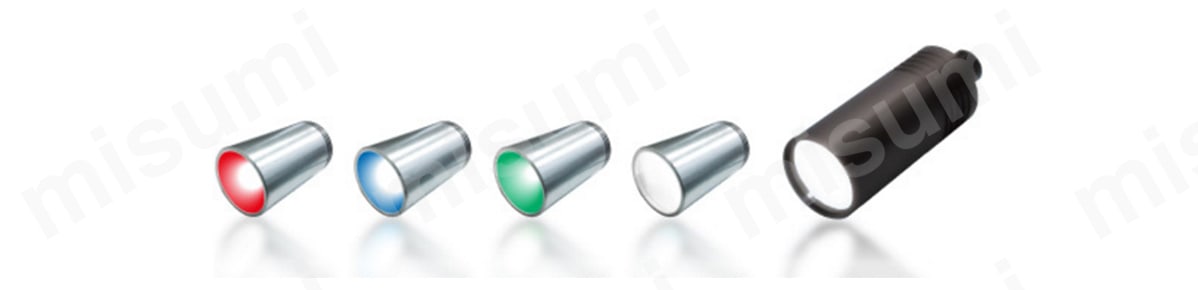

コリメートライト IBFシリーズ
- 数量スライド割引
- 通常価格(税別)
- 58,049円 ～ 87,073円
- 税込価格
- 63,854円 ～ 95,780円
LED平行光光源、明るさ従来比1.5倍。数十m先への遠投照射も可能。【特長】・...
-
- 本体種類：
- スポット形
-
- 照射方向：
- 垂直投光 / バックライト
-
- 光源：
- 自光式
-
- 照射光種類：
- 平行光
(i)ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
型番
未確定12件の候補があります。
Loading...
商品情報
製品仕様
| 型番 | 入力電流 |
|---|---|
| IBF-LXS30A* | 700mA |
| IBF-LX30A* | 700mA |
| IBF-LX40A* | 700mA |
| IBF-LX60A* | 700mA |
商品特長詳細

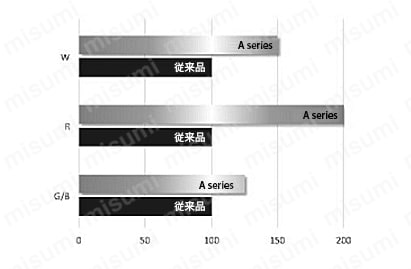

従来比1.2～2倍に光量UP。

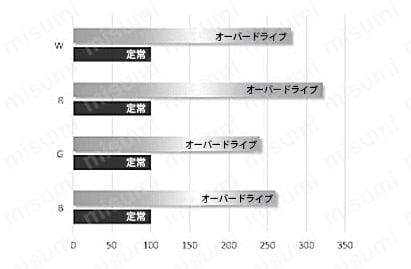

オーバードライブで更に高輝度に。
遠投照射も可能な平行光照明
IBFと通常光源の距離による相対光量比較
開発秘話
画像処理は、照明の色・光の当たり方によって全く異なる検査結果になることがあるため、数千機種以上の製品ラインナップでお客様のニーズに応えています。
更に、FA事業で培った設計ノウハウ・加工技術を活用し、新製品開発やカスタム品の設計を日々行っています。
型番リスト
- 表示件数:
| 型番 |
光種類 |
発光色 |
外形寸法 D（範囲）(mm) |
外形寸法 D(mm) |
幅 W（範囲）(mm) |
幅 W(mm) |
セット内容 |
入力電流(mA) |
波長(nm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
可視光
|
ブルー
|
30.1～50
|
32
|
60.1～80
|
68.5
|
本体のみ
|
700mA
|
-
| 1個 | 58,049円(
63,854円
) | 15日目 | |
可視光
|
グリーン
|
30.1～50
|
32
|
60.1～80
|
68.5
|
本体のみ
|
700mA
|
-
| 1個 | 58,049円(
63,854円
) | 15日目 | |
可視光
|
レッド
|
30.1～50
|
32
|
60.1～80
|
68.5
|
本体のみ
|
700mA
|
-
| 1個 | 58,049円(
63,854円
) | 15日目 | |
可視光
|
ホワイト
|
30.1～50
|
32
|
60.1～80
|
68.5
|
本体のみ
|
700mA
|
-
| 1個 | 58,049円(
63,854円
) | 15日目 | |
可視光
|
ブルー
|
30.1～50
|
48
|
60.1～80
|
64.5
|
本体のみ
|
700mA
|
-
| 1個 | 61,463円(
67,609円
) | 15日目 | |
可視光
|
グリーン
|
30.1～50
|
48
|
60.1～80
|
64.5
|
本体のみ
|
700mA
|
-
| 1個 | 61,463円(
67,609円
) | 15日目 | |
可視光
|
レッド
|
30.1～50
|
48
|
60.1～80
|
64.5
|
本体のみ
|
700mA
|
-
| 1個 | 61,463円(
67,609円
) | 15日目 | |
可視光
|
ホワイト
|
30.1～50
|
48
|
60.1～80
|
64.5
|
本体のみ
|
700mA
|
-
| 1個 | 61,463円(
67,609円
) | 15日目 | |
可視光
|
ブルー
|
30.1～50
|
32
|
40.1～60
|
43
|
本体のみ
|
700mA
|
-
| 1個 | 58,049円(
63,854円
) | 15日目 | |
可視光
|
グリーン
|
30.1～50
|
32
|
40.1～60
|
43
|
本体のみ
|
700mA
|
-
| 1個 | 58,049円(
63,854円
) | 15日目 | |
可視光
|
レッド
|
30.1～50
|
32
|
40.1～60
|
43
|
本体のみ
|
700mA
|
-
| 1個 | 58,049円(
63,854円
) | 15日目 | |
可視光
|
ホワイト
|
30.1～50
|
32
|
40.1～60
|
43
|
本体のみ
|
700mA
|
-
| 1個 | 58,049円(
63,854円
) | 15日目 |
Loading...
詳細情報
基本情報
LED平行光光源、明るさ従来比1.5倍。数十m先への遠投照射も可能。
【特長】
・テレセントリックレンズとの併用により、バックライトとして使用可能。
・平行光により、光の回り込みを抑え、透明体の形状検査、ネジ等の形状／寸法検査に最適。
・工場内の指示灯や、装置環境により照明を近くに設置できない場面で使用可能。
・光が広がらないため部分照射にも最適。発光色は白／赤／青／緑／赤外850／紫外400から選択可能。
【用途】
・電子部品等の寸法、形状検査、リードフレームの寸法に便利。
・コネクタピンのピッチ計測や基板、シートのエッジ抽出に最適。
(i)ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
コリメートライト IBFシリーズのレビュー
よくあるご質問（FAQ）
- Q 平行光にするメリットは何ですか？
-
A一般的に光は距離の二乗に反比例して減衰すると言われていますが、平行に近い光にすることでこの減衰を抑えることができます。つまり、距離が離れても明るさを確保することができます。また、透過光源として使用する場合、平行な光の方がワークに対しての回り込みを抑えることができるので正確なエッジ抽出が可能になります。
- Q 照明が汚れた場合、どうしたら良いですか？
-
Aシンナーやベンジンなどの揮発性のものでは拭かないでください。エアブローまたはメガネ拭き等の柔らかい布をご使用ください。汚れがひどい時は、柔らかい布を薄めた中性洗剤につけてよく絞ってから拭き取り、さらに洗剤成分が残らないようによく絞った水拭き用の柔らかい布で仕上げてください。
