仕様・寸法を表示する

追加工・オプション

三共製作所

三共製作所

トルクリミッタ カップリングタイプ TCシリーズ

トルクリミッタ カップリングタイプ TCシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
37,051円 ～ 162,048円
税込価格
40,756円 ～ 178,253円

【特長】・カップリング機能（スキマ誤差、偏角誤差、偏心誤差の吸収）。・小型シリ...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定24件の候補があります。

Loading...

商品情報

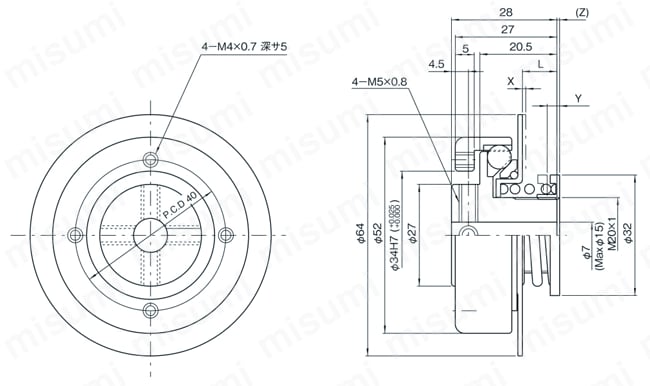

外形図

4TC

トルクリミッタ カップリングタイプ TCシリーズ 外形図

製品仕様

特性表

特性単位数値
トルク調整ナットネジピッチmm1
最大許容偏角誤差deg1
最大許容すきま誤差mm±1.0
最大許容平行誤差mm0.05
最大許容回転数r.p.m.2,000
慣性モーメントkg・m20.9×10-4
質量kg0.25

（1N≒0.102kgf）

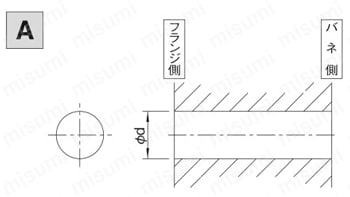

軸穴形状

トルクリミッタ カップリングタイプ TCシリーズ 軸穴形状

軸穴形状コード一覧表

-No.φdコードNo.
A110H704TC-10H7
212H704TC-12H7
314H704TC-14H7
415H704TC-15H7

規格表

4TC

型番遮断トルク調整範囲
（N・m）		L
（mm）		X
（mm）		Ymax
（mm）		（Z）
（mm）
4TC-007C0.3～0.77.60.72.70.6
4TC-010C0.4～1.08.01.13.00.2
4TC-030C1.0～3.07.60.73.30.6
4TC-045C1.5～4.58.01.14.00.2
  • X：過負荷が作用すると、過負荷検出パネルがXmm移動します。この移動を利用して検出スイッチを用い、運転の制御をしてください。
  • （Z）：この寸法はスプリング自由高さ時のトルク調整ナット突出量の参考数値ですので、取付部における周辺機器との干渉等にご注意ください。尚、（Z）寸法はスプリング自由高さのばらつきにより変動する可能性があります。
    ※マイナス寸法の場合には、ボス側が突出します。
  • Y：この寸法はスプリング自由高さからのスプリングたわみ量となりますので、トルク特性図の遮断トルクからスプリングたわみ量Yを読み取り、読み取ったY分だけトルク調整ナットを締め込んで遮断トルクを設定してください。
    ※規格表に示すYmax値以上は動作不能となりますので締め込まないでください。

商品特長詳細

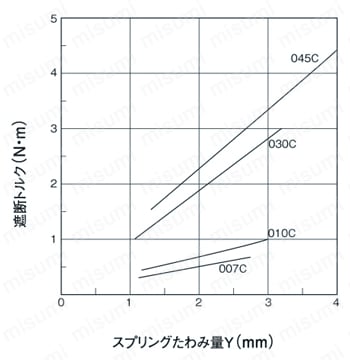

トルク特性図

トルクリミッタ カップリングタイプ TCシリーズ トルク特性図

注意・禁止事項

1. 締結要素の選定と取扱いが適正でないと、所期の性能が得られないことがありますので充分注意してください。
2. 取付ボルトの長さは、取付タップ深さを確認してから決定してください。もしボルトが長すぎると、フランジとボスはロックされ回転不能になります。
※トルク調整ナットを回転する際は、フックレンチのご使用を推奨します。

型番リスト

表示件数:
  1. 1
型番
最高使用回転数(rpm)
構造
遮断トルク(N・m)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
2000
コンパクト
0.3～0.7
10

1個

37,051円( 40,756円 )

18日目

2000
コンパクト
0.4～1.0
10

1個

40,124円( 44,136円 )

19日目

2000
コンパクト
1.0～3.0
10

1個

40,124円( 44,136円 )

19日目

2000
コンパクト
1.5～4.5
10

1個

40,124円( 44,136円 )

19日目

1600
コンパクト
0.8～3.0
10

1個

48,105円( 52,916円 )

19日目

1600
コンパクト
1.5～6.0
10

1個

50,500円( 55,550円 )

19日目

1600
コンパクト
2.0～10.0
10

1個

52,230円( 57,453円 )

19日目

1600
コンパクト
4.0～18.0
10

1個

48,105円( 52,916円 )

19日目

1000
標準
2～6
10

1個

59,188円( 65,107円 )

19日目

1000
標準
3～10
10

1個

59,188円( 65,107円 )

19日目

1000
標準
8～30
10

1個

56,712円( 62,383円 )

19日目

1000
標準
15～50
10

1個

59,035円( 64,939円 )

19日目

700
標準
20～60
10

1個

82,571円( 90,828円 )

19日目

700
標準
30～100
10

1個

78,944円( 86,838円 )

19日目

700
標準
60～200
10

1個

82,571円( 90,828円 )

19日目

700
標準
100～350
10

1個

80,874円( 88,961円 )

19日目

500
標準
40～120
10

1個

113,642円( 125,006円 )

19日目

500
標準
60～150
10

1個

113,642円( 125,006円 )

19日目

500
標準
100～350
10

1個

113,642円( 125,006円 )

19日目

500
標準
120～450
10

1個

108,874円( 119,761円 )

19日目

400
標準
70～200
10

1個

162,048円( 178,253円 )

19日目

400
標準
100～350
10

1個

162,048円( 178,253円 )

19日目

400
標準
200～650
10

1個

162,048円( 178,253円 )

19日目

400
標準
300～1000
10

1個

155,693円( 171,262円 )

19日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・カップリング機能（スキマ誤差、偏角誤差、偏心誤差の吸収）。
・小型シリーズを標準化。最小遮断トルク0.3N・m。
・安全軸継手として最適。
・サンデックスD、DU、DR、Pシリーズに装着可能。

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
