二六製作所

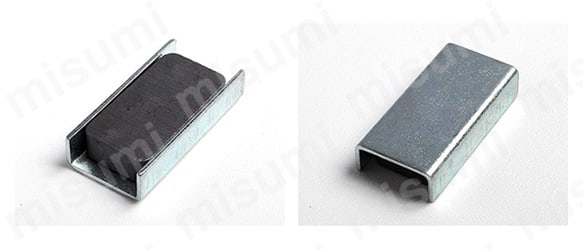

フェライトキャップ角型【3個入り】

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

SALE 2025/03/31まで
一部当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(1件)

通常単価(税別): 371円

税込単価: 408円

鉄製のキャップを取付けることで、片面に磁力を集中させフェライト磁石単体より強い...

形状：

角型　ホルダあり
マグネット種類（材質）：

フェライト磁石
表面処理：

亜鉛メッキ

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

CK005 解除

CADデータ未対応

My部品表保存

数量：
価格を確認

指定中の仕様・寸法情報

商品情報
型番リスト
詳細情報
カタログ

商品情報

フェライトキャップ角型の仕様

製品イメージ

キャップ磁石は、磁気エネルギーを有効に利用した製品。
磁石面しか吸着しないが、片面の磁力をキャップの先端に集中させる為、単体の磁石（同種・同サイズ）と比較すると数倍の吸着力に。ヨーク（鉄材）が吸着する為、脱着の際に吸着対象物へ傷が付くことがあるが、吸着面に保護フィルムを貼付けることで傷の軽減につながる。

キャップ磁石磁気回路

キャップ磁石磁気回路イメージ

左図の上を向いている磁石面と、外周の鉄の部分との間に磁力線が集中する為、ヨーク（鉄材）と接触させると磁石単体の場合より吸着力が3～4倍になる。但し、磁力線が遠くまで伸びない為、吸着対象物との間に隙間を空けないように注意が必要。

型番リスト

表示件数:

型番	幅(mm)	長さ(mm)	厚さ(mm)	吸着力（範囲選択）(N)	吸着力（数値指定）(N)	材質詳細	特記事項	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

CK005

1パック

371円( 408円 )

在庫品1日目

当日出荷可能

詳細情報

基本情報

基本情報

鉄製のキャップを取付けることで、片面に磁力を集中させフェライト磁石単体より強い吸着力を実現した磁石。
【特長】
・吸着面以外がヨーク（鉄材）の為、耐衝撃性に優れている
・磁石面しか吸着せず、磁力線が遠くまで伸びない為、吸着対象物との距離を検討する必要がある
・脱着の際に吸着対象物へ傷が付くことがあるが、吸着面に保護フィルムを貼付けることで傷の軽減が可能
・磁石がヨーク（鉄材）に密着している為、後加工には適さない
【用途】
・工具部品用に利用
・吸着用（密着）に利用

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

類似品

マグナ

キャップマグネット角型（Lタイプ）

評価 5.0

通常価格(税別)： 144円

通常出荷日： 4日目

商品担当おすすめ

閉じる

CK005で型番確定

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フェライトキャップ角型の型番CK005のページです。
型番CK005に関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

	今見ている商品フェライトキャップ角型	アルニコ磁石角型	ネオジムキャップ角型	角型異方性フェライト磁石	角型等方性/異方性フェライト磁石	キャップネオジム磁石角型	キャップネオジム磁石角型皿穴	キャップマグネット角型（Lタイプ）	キャップネオジム磁石角型段穴	異方性フェライト磁石角型	キャップマグネット角型（特殊タイプ）	異方性フェライト磁石角型（穴付）	異方性フェライト磁石バー型（角タイプ）
メーカー	二六製作所	二六製作所	二六製作所	二六製作所	二六製作所	マグファイン	マグファイン	マグナ	マグファイン	マグナ	マグナ	マグナ	マグナ
通常価格	315円～	5,196円～	1,745円～	146円～	113円～	4,084円～	4,307円～	144円～	4,026円～	111円～	498円～	209円～	168円～
通常出荷日	在庫品1日目～当日出荷可能	4日目	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	5日目	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能
形状	角型　ホルダあり	角型　ホルダなし	角型穴付　ホルダあり	角型　ホルダなし	角型　ホルダなし	角型　ホルダあり	角型穴付　ホルダあり	角型　ホルダあり	角型穴付　ホルダあり	角型　ホルダなし	角型穴付　ホルダあり	角型穴付　ホルダなし	角型　ホルダなし
マグネット種類（材質）	フェライト磁石	アルニコ磁石	ネオジム磁石	フェライト磁石	フェライト磁石	ネオジム磁石	ネオジム磁石	フェライト磁石	ネオジム磁石	異方性フェライト磁石	フェライト磁石	異方性フェライト磁石	異方性フェライト磁石
表面処理	亜鉛メッキ	無	-	-	-	-	-	-	-	-	-	-	-

back next

フェライトキャップ角型のレビュー

この商品のレビューはありませんレビューを書く

よくあるご質問（FAQ）

Q キャップ磁石の長所と短所を教えて下さい。: A

■長所
磁石面とその周りのヨーク（鉄材）との間に磁力線が集中するため、単体の磁石（同種・同サイズ）と比較して数倍の吸着力が得られます。
吸着面以外がヨーク（鉄材）の為、耐衝撃性に優れています。
■短所
磁石面しか吸着せず、磁力線が遠くまで伸びない為、吸着対象物との距離を検討する必要があります。
ヨーク（鉄材）が吸着する為、脱着の際に吸着対象物へ傷が付くことがあります。
但し、吸着面に保護フィルムを貼付けることで傷の軽減が可能です。
磁石がヨーク（鉄材）に密着している為、後加工には適していません。
また、オーダーメイドで製作する際はヨーク（鉄材）のコストも踏まえ検討が必要です。

この商品のバリエーション

型番
CK002
CK003
CK004
CK006
CK007
CK008

通常単価(税別)(税込単価)	最小発注数量	スライド値引	通常出荷日	RoHS ?	幅 (mm)	長さ (mm)	厚さ (mm)	吸着力（範囲選択） (N)	吸着力（数値指定） (N)	材質詳細	特記事項
1,015円 ( 1,117円 ) 3個入り	1パック	-	3日目	10	30	43.7	7	90.1～100.0	98	フェライト磁石	穴なし
1,240円 ( 1,364円 ) 3個入り	1パック	-	3日目	10	49	41	13	100.1～	126.714	フェライト磁石	穴なし
453円 ( 498円 ) 3個入り	1パック	-	在庫品1日目当日出荷可能	10	12	24	5.1	10.1～20.0	15.68	フェライト磁石	穴なし
454円 ( 499円 ) 3個入り	1パック	-	3日目	10	23.4	25.8	6.7	40.1～50.0	34.3	フェライト磁石	Φ5.2段穴
315円 ( 347円 ) 3個入り	1パック	-	在庫品1日目当日出荷可能	10	23.5	25.5	6.5	30.1～40.0	35.574	鉄材+異方性フェライト	-
445円 ( 490円 ) 3個入り	1パック	-	3日目	10	11	25.5	6.5	10.1～20.0	16.17	フェライト磁石	穴なし
