ブラックハイパーガスケット 呼び径（A）：15
-
- 規格：
- 規格なし(サイズのみ)
-
- 材質：
- ブラックハイパー
-
- 厚さ(mm)：
- 1.5
-
- 呼び径：
- A：15
指定中 の仕様・寸法情報
商品情報
ジョイントシートよりもクリープ緩和特性に優れた製品
商品画像
- PTFEをバインダーに使用したことにより、耐薬品性・耐熱性・取り扱い性・柔軟性も優れている。
- ゴムを含んでいないため、熱によるゴム材の硬化劣化・経時劣化が生じないので増締めが可能。
- フランジへの固着のしにくいガスケット。
- 食品衛生法、食品・添加物等規格基準に適合。
- PTFEをバインダーとした製品の中で、これまでの課題であったクリープ緩和特性を大幅に改善したことで長期高温特性に優れている。
製品仕様
- 適用流体 :水、海水、熱水、水蒸気、原油、アルコール、動植物油、熱媒油、一般溶剤、弱酸、弱アルカリ、空気、窒素ガス、不活性ガス、排ガス、可燃性ガス、極低温流体など。
- 不適な流体 :酸化性酸、酸素等の支燃性流体、重合性モノマー、強アルカリ、毒性ガス、ふっ化水素酸。
- 主成分 : PTFE、シリカ、黒鉛。
- 色調/印刷 : ダークグレー/ブラック。
使用可能範囲
| 温度(℃) | 圧力(MPa) |
|---|---|
| -200～+300 | 3.5 |
- ※ 温度と圧力区分は、それぞれ個別の使用限界を示しています。
製作寸法
| 厚さ(mm) | 大きさ(mm) |
|---|---|
| 1.5 | 1270×1270 |
設計基準
| 厚さ(mm) | ガスケット係数"m" | 最小設計締付圧力"y" (N/mm2) | 推奨締付面圧 (MPa)液体 | 推奨締付面圧 (MPa)ガス |
|---|---|---|---|---|
| 1.5 | 2.75 | 25.5 | 25.5 | 35.0 |
推奨締付面圧は流体圧力は考慮せず、一般的な条件で必要な締付面圧であり、ガスケットの接触面積についての面圧です。
流体別使用可能範囲

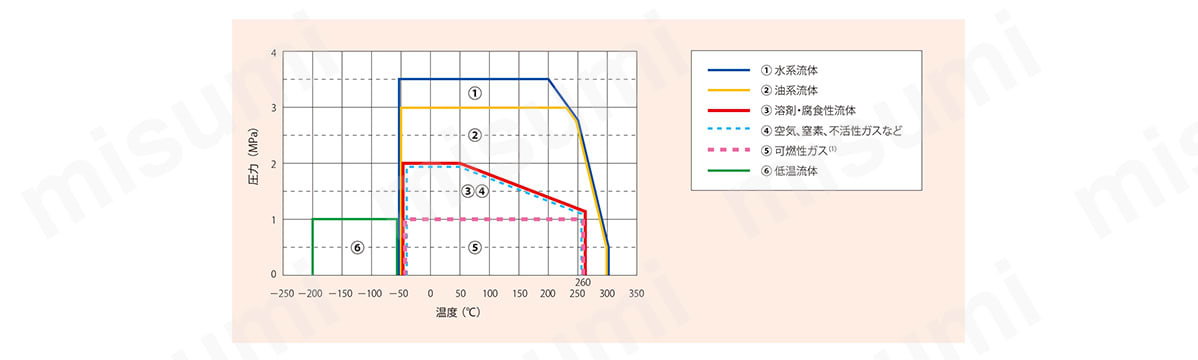

流体別使用可能範囲グラフ（注1:毒性ガスへの適用は推奨しておりません。）

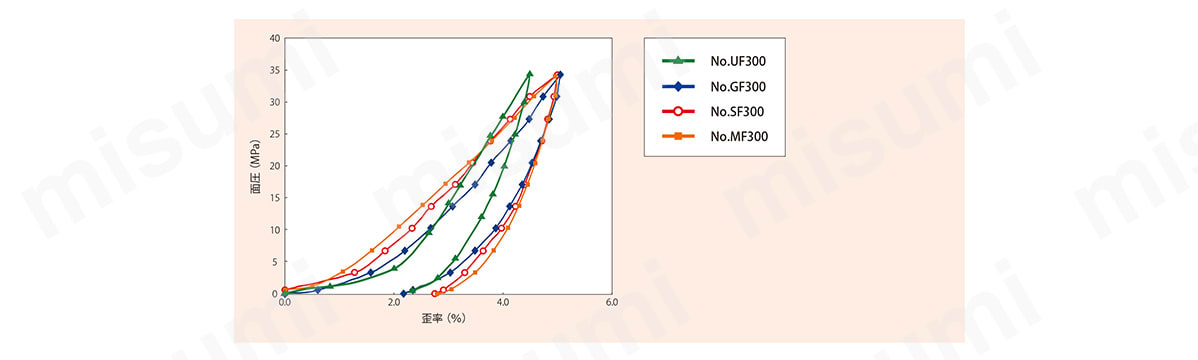

高機能シートの圧縮復元特性
試料寸法:JIS 10K 25A t=1.5mm
圧縮復元特性
製品比較情報
高温硬化性能比較（加熱後のシートを所定の直径を持つ円柱に巻きつけ「割れ」の発生を確認する。）
物性値
| 項目 | 高機能シート | |
|---|---|---|
| No.GF300 | ||
| 厚さ | (mm) | 1.5 |
| 常態試験 | ||
| 引張強さ(横方向) | (MPa) | 12.4 |
| 圧縮率(34.3MPa) | (%) | 5 |
| 復元率(34.3MPa) | (%) | 53 |
| 柔軟性(縦方向) | (kg/m3) | ＜2 |
| 密度 | 2315 | |
| 耐油〈IRM903油150℃×5h〉 | ||
| 引張強さ減少率 | (%) | 1.0 |
| 厚さ増加率 | (%) | 0.2 |
| 重量増加率 | (%) | 0.5 |
| 耐燃料油〈JIS燃料油 B RT×5h〉 | ||
| 厚さ増加率 | (%) | 0.4 |
| 重量増加率 | (%) | 0.9 |
| 応力緩和率〈JIS R 3453締付面圧20.6MPa〉 | ||
| 100℃×22h | 16.2 | |
| 200℃×22h | 35.3 | |
| シール性〈JIS 10K50A,内圧He 1.0MPa,締付面圧25.5MPa,厚さ1.5mm〉 | ||
| ペースト無し | (Pa・m3/s) | 1.7×10-4以下 |
| (atm・cc/min.) | 0.1以下 | |
| ペースト有り | (Pa・m3/s) | - |
| (atm・cc/min.) | - | |
- ※ 物性値はすべて測定値例であり、規格値ではありません。
型番リスト
Loading...
詳細情報
基本情報
石綿ジョイントシートを代替できるノンアスRガスケット。
【特長】
・ジョイントシートよりもクリープ緩和特性に優れる。
・高機能シートの中でも、水蒸気や油などのユーティリティラインに最適な汎用タイプ。
【用途】
・各種工場、発電所、製油所、製鉄所、船舶などにおける管フランジ、弁ボンネットに最適。
・塔・槽、釜、圧力容器・熱交換器などのカバーフランジ、ノズルなどの接続部に最適。
・100℃以上の高温ライン、特に蒸気ラインに最適。
カタログ
GF300GJ1S015で型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
ブラックハイパーガスケット 呼び径（A）：15の型番GF300GJ1S015のページです。
型番GF300GJ1S015に関する仕様情報を記載しております。
