ネオジムキャップ 角型【3個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 1,745円 ～ 7,820円
- 税込価格
- 1,920円 ～ 8,602円
鉄製のキャップを取り付ける事で、片面に磁力を集中させたネオジム磁石単体より強い...
商品情報
製品仕様
製品イメージ
保護フィルム／両面テープ付のイメージ画像
- ※ 吸着面に保護フィルムを貼付けることにより、吸着対象物への傷を軽減することが可能です。
製品の特長

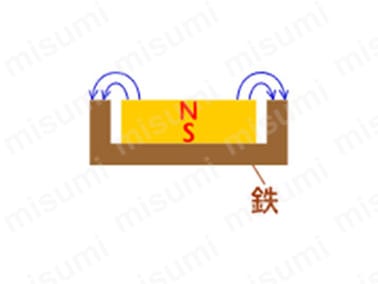

キャップ磁石磁気回路のイメージ画像
- ※ 左図の上を向いている磁石面と、外周の鉄の部分との間に磁力線が集中する為、ヨーク（鉄材）と接触させると磁石単体の場合より吸着力が3～4倍になります。
- ※ 但し、磁力線が遠くまで伸びませんので、吸着対象物との間に隙間を空けないように注意が必要です。用途は主に吸着用（密着）です。
製品に関して
保護フィルム・両面テープ付も対応可能。
ヨーク（鉄材）と各種磁石をご希望サイズで製作可能。
磁気特性
| 材質名 | 残留磁束密度 | 保磁力 | 保磁力 | 最大エネルギー積 |
|---|---|---|---|---|
| Br | bHc | iHc | （BH）max | |
| T | kA/m | kA/m | kJ/m3 | |
| N-40 | 1.25～1.32 | ≧859 | ≧955 | 302～334 |
| N-33H | 1.13～1.22 | ≧820 | ≧1353 | 247～279 |
上表の数値は代表値であり品質保証値ではありません。
物理特性
| シリーズ名 | 温度係数（Br） | 密 度 | キュリー温度 | ヴィッカーズ硬度 | 使用温度 * |
|---|---|---|---|---|---|
| %/℃ | g/cm3 | ℃ | HV | ℃ | |
| N シリーズ | -0.12 | 7.3～7.5 | 310 | 500～600 | 80 |
| N-H シリーズ | -0.11 | 7.3～7.5 | 310 | 500～600 | 120 |
| N-SH シリーズ | -0.1 | 7.3～7.5 | 310 | 500～600 | 150 |
* 丸型における厚み（t）/直径（D）の寸法比が0.7の場合。
上表の数値は代表値であり品質保証値ではありません。
使用例
・皿ボルトを使って、別の部品に取付けたり固定することができます。
商品特長詳細
・セット商品の皿ボルトは全てステンレス製で、磁力の影響を受けずに使用することが可能です。また、六角穴付なので六角穴の対辺に合う六角棒スパナ等が必要です。
磁化方向：厚み方向着磁
注意・禁止事項
- 磁石同士や磁石と工具・鉄片等が吸着した場合、指を挟まれて怪我をする恐れがあります。
- 磁石を誤って吸着させた場合、一方の磁石を固定し他方を横にずらします。この方法で比較的容易に取外すことができます。
この際、工具類を使用すると磁石の割れ欠けが生じる可能性があります。 - 磁石は一般的に割れやすくネオジム磁石は破損面より腐食が進行します。
また、この破片でケガをする恐れがあります。 - 子供の手の届くところに磁石を置かないで下さい。磁石を誤飲した場合、直ちに医師に連絡して下さい。
- 金属アレルギー体質の方が磁石に触れた場合、かゆみや赤みが生じる恐れがあります。
このような症状が現れた場合、磁石に触れないで下さい。 - 磁石が直接水に触れると成分が溶け出す場合もあります。このような水は絶対に飲まないで下さい。
- 磁石をクレジットカード・キャッシュカード等に近付けると使用できなくなる恐れがあります。
- 磁石をパソコン・スマートフォン・時計等の精密機器に近付けると故障の原因になる恐れがあります。
- 磁石を心臓ペースメーカー等の電子医療機器に近付けると正常な作動を損なう恐れがあります。
- 磁石を使用できる温度範囲外で使用すると減磁する恐れがあります。
- 磁石に強い衝撃を与えたり、加工を行うと減磁する恐れがあります。
- 厚み2ミリ以上のラバー磁石を過度に折曲げると割れが生じる恐れがあります。
型番リスト
- 表示件数:
| 型番 |
幅(mm) |
長さ(mm) |
厚さ(mm) |
吸着力（範囲選択）(N) |
吸着力（数値指定）(N) |
表面処理 |
特記事項 |
皿穴数 |
皿穴ピッチ※中心から中心(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
13.5
|
20
|
5
|
50.1～60.0
|
59.584
|
亜鉛メッキ
|
M3皿穴
|
1
|
-
| 10 | 1パック 3個入り | 1,745円(
1,920円
) | 在庫品1日目 当日出荷可能 | |
13.5
|
50
|
5
|
100.1～
|
185.71
|
亜鉛メッキ
|
2×M3皿穴
|
2
|
40
| 10 | 1パック 3個入り | 4,718円(
5,190円
) | 3日目 | |
13.5
|
20
|
5
|
50.1～60.0
|
59.584
|
亜鉛メッキ
|
M3皿穴（皿ボルト付）
|
1
|
-
| 10 | 1パック 3個入り | 2,105円(
2,316円
) | 在庫品1日目 当日出荷可能 | |
25
|
34.5
|
7.5
|
100.1～
|
249.9
|
Niメッキ
|
M5皿穴（皿ボルト付）
|
1
|
-
| 10 | 1パック 3個入り | 7,820円(
8,602円
) | 在庫品1日目 当日出荷可能 | |
13.5
|
50
|
5
|
100.1～
|
185.71
|
亜鉛メッキ
|
2×M3皿穴（皿ボルト付）
|
2
|
40
| 10 | 1パック 3個入り | 5,804円(
6,384円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
鉄製のキャップを取り付ける事で、片面に磁力を集中させたネオジム磁石単体より強い吸着力を実現した磁石。
【特長】
・フェライトキャップ磁石より約3～4倍程度磁力が強い。
・吸着面以外がヨーク（鉄材）の為、耐衝撃性に優れている。
・脱着の際は、吸着面に保護フィルムを貼付けることで傷の軽減が可能。
・磁石がヨーク（鉄材）に密着している為、後加工には不適切。
【用途】
・工具部品に利用。
(i)ご注意
- 商品画像は代表画像です。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
よくあるご質問（FAQ）
- Q キャップ磁石の長所と短所を教えて下さい。
-
A■長所
磁石面とその周りのヨーク（鉄材）との間に磁力線が集中するため、単体の磁石（同種・同サイズ）と比較して数倍の吸着力が得られます。
吸着面以外がヨーク（鉄材）の為、耐衝撃性に優れています。
■短所
磁石面しか吸着せず、磁力線が遠くまで伸びない為、吸着対象物との距離を検討する必要があります。
ヨーク（鉄材）が吸着する為、脱着の際に吸着対象物へ傷が付くことがあります。
但し、吸着面に保護フィルムを貼付けることで傷の軽減が可能です。
磁石がヨーク（鉄材）に密着している為、後加工には適していません。
また、オーダーメイドで製作する際はヨーク（鉄材）のコストも踏まえ検討が必要です。
