Line6・8 クランププロファイル CPL
-
- 材質詳細：
- アルミ
-
- 表面処理：
- アルマイト
型番
未確定13件の候補があります。
Loading...
商品情報

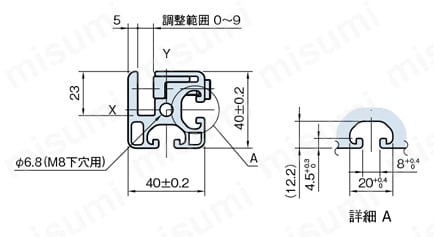

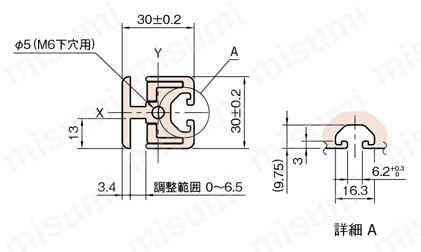

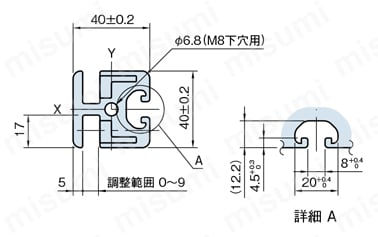

外形図
L6-CPL3030N
L6-CPL3030N2
CPL4040N
CPL4040N2
CPL3218N
製品仕様
| タイプ | 材質 | 処理 | カラー | 断面積 | 断面2次モーメント | 質量 （エッジプロファイル含む） | 付属品 |
|---|---|---|---|---|---|---|---|
| L6-CPL3030N | Al（JIS 6N01相当） | アルマイト表面処理 | ナチュラル | 4.14cm2 | Ix:3.54cm4 Iy:3.20cm4 | 1.27kg/m | エッジプロファイル6 15×8 （L6-EPL158N）:必要長さ 1本 六角穴付きボルト M4×0.7-12L: （150mmピッチ穴加工分） |
| L6-CPL3030N2 | Al（JIS 6N01相当） | アルマイト表面処理 | ナチュラル | 4.64cm2 | Ix:3.88cm4 Iy:3.53cm4 | 1.55kg/m | エッジプロファイル6 15×8 （L6-EPL158N）:必要長さ 2本 六角穴付きボルト M4×0.7-12L: （150mmピッチ穴加工分） |
| CPL4040N | Al（JIS 6N01相当） | アルマイト表面処理 | ナチュラル | 7.40cm2 | Ix:9.58cm4 Iy:11.96cm4 | 2.3kg/m | エッジプロファイル 19×11.5 （EPL1911N）:必要長さ 1本 六角穴付きボルト M6×1-16L: （200mmピッチ穴加工分） |
| CPL4040N2 | Al（JIS 6N01相当） | アルマイト表面処理 | ナチュラル | 8.38cm2 | Ix:13cm4 Iy:11.4cm4 | 2.56kg/m | エッジプロファイル 19×11.5 （EPL1911N）:必要長さ 2本 六角穴付きボルト M6×1-16L: （200mmピッチ穴加工分） |
| CPL3218N | Al（JIS 6N01相当） | アルマイト表面処理 | ナチュラル | 2.5cm2 | Ix:1.89cm4 Iy:1.11cm4 | 0.67kg/m | - |
使用例
L6-CPL3030N/L6-CPL3030N2
表面積の大きい安全棚、スライドドア、スイングドアの間仕切りに適しています。
CPL4040N/CPL4040N2
表面積の大きい安全棚、スライドドア、スイングドアの間仕切りに適しています。
使用方法

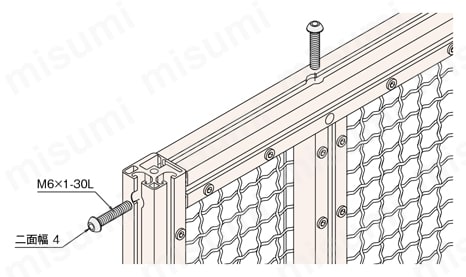

L6-CPL3030N/L6-CPL3030N2
接続する相手側はφ11ザグリ深サ11mmφ7トオシ（加工品番 CP11）の加工を
してください。
ジョイントの取付側は、M6×1深サ15mm（加工品番 M6×15）のタップ穴加工を
してください。

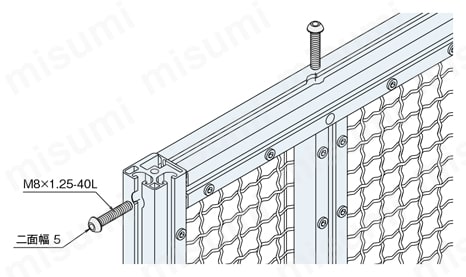

CPL4040N/CPL4040N2
接続する相手側は、φ15ザグリ深サ15mmφ9トオシ（加工品番 CP15）の加工を
してください。
ジョイントの取付側は、M8×1.25深サ20mm（加工品番 M8×20）のタップ穴加工を
してください。
型番リスト
- 表示件数:
| 型番 |
材質 |
適用シリーズ |
フレームサイズ(mm) |
フレーム溝数 |
溝面種類 |
長さ【定尺】(mm) |
長さ-カット品(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
アルミ
|
Line 8
|
32×18
|
1列溝×0列溝
|
2面溝（対向）
|
3000
|
-
| 10 | 1個 | 6,200円(
6,820円
) | 9日目 | |
アルミ
|
Line 8
|
32×18
|
1列溝×0列溝
|
2面溝（対向）
|
-
|
30 ～ 2999
| 10 | 1個 | -( -
) | 5日目 | |
アルミ
|
Line 8
|
40×40
|
1列溝×0列溝
|
1面溝
|
3000
|
-
| 10 | 1個 | 28,600円(
31,460円
) | 5日目 | |
アルミ
|
Line 8
|
40×40
|
1列溝×0列溝
|
1面溝
|
-
|
30 ～ 2999
| 10 | 1個 | -( -
) | 5日目 | |
アルミ
|
Line 8
|
40×40
|
1列溝×0列溝
|
1面溝
|
-
|
3001 ～ 4000
| 10 | 1個 | -( -
) | 5日目 | |
アルミ
|
Line 8
|
40×40
|
1列溝×1列溝
|
2面溝
|
-
|
30 ～ 2999
| 10 | 1個 | -( -
) | 5日目 | |
アルミ
|
Line 8
|
40×40
|
1列溝×1列溝
|
2面溝
|
-
|
3001 ～ 4000
| 10 | 1個 | -( -
) | 5日目 | |
アルミ
|
Line 6
|
30×30
|
1列溝×0列溝
|
1面溝
|
3000
|
-
| 10 | 1個 | 19,500円(
21,450円
) | 5日目 | |
アルミ
|
Line 6
|
30×30
|
1列溝×0列溝
|
1面溝
|
-
|
30 ～ 2999
| 10 | 1個 | -( -
) | 5日目 | |
アルミ
|
Line 6
|
30×30
|
1列溝×0列溝
|
1面溝
|
-
|
3001 ～ 4000
| 10 | 1個 | -( -
) | 5日目 | |
アルミ
|
Line 6
|
30×30
|
1列溝×1列溝
|
2面溝
|
3000
|
-
| 10 | 1個 | 14,300円(
15,730円
) | 5日目 | |
アルミ
|
Line 6
|
30×30
|
1列溝×1列溝
|
2面溝
|
-
|
30 ～ 2999
| 10 | 1個 | -( -
) | 5日目 | |
アルミ
|
Line 6
|
30×30
|
1列溝×1列溝
|
2面溝
|
-
|
3001 ～ 4000
| 10 | 1個 | -( -
) | 5日目 |
Loading...
詳細情報
基本情報
クランププロファイルになります。【材質】 アルミ【処理】 アルマイト
商品担当おすすめ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
