日進電子工業

日進電子工業

スポット照明 小型スポット照射型 VPシリーズ

スポット照明 小型スポット照射型 VPシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
97,223円 ～ 135,186円
税込価格
106,945円 ～ 148,705円

小面積照射用の小型スポット照明です。【特長】・照明の先端出射径は約8φ。・形状...

詳細情報を確認する

  • 本体種類：
    スポット形
  • 照射方向：
    垂直投光
  • 光源：
    自光式
  • 照射光種類：
    集光
  • 外形寸法 D（範囲）(mm)：
    10～30
  • 外形寸法 D(mm)：
    22
  • 長さ L（範囲）(mm)：
    50.1～80
  • 消費電力（範囲）(W)：
    2.1～3
  • 消費電力(W)：
    3
  • 高さ H（範囲）(mm)：
    30.1～40
  • 高さ H（伸縮タイプはMAX値）(mm)：
    32
  • 発光部サイズ(mm)：
    φ6

型番

未確定7件の候補があります。

  • CADデータ未対応

Loading...

商品情報

スポット照明 小型スポット照射型 VPシリーズの仕様

特長

  • 3ワットのパワーLEDを使用。放熱効果の高い特殊設計で軽量、コンパクトながら長寿命を実現。
  • マクロレンズやテレセントリックレンズの同軸光として、そのまま差し込んで使用可能。
  • オプションの集光レンズを取り付けることが可能。離れた所への照射などにも活躍。

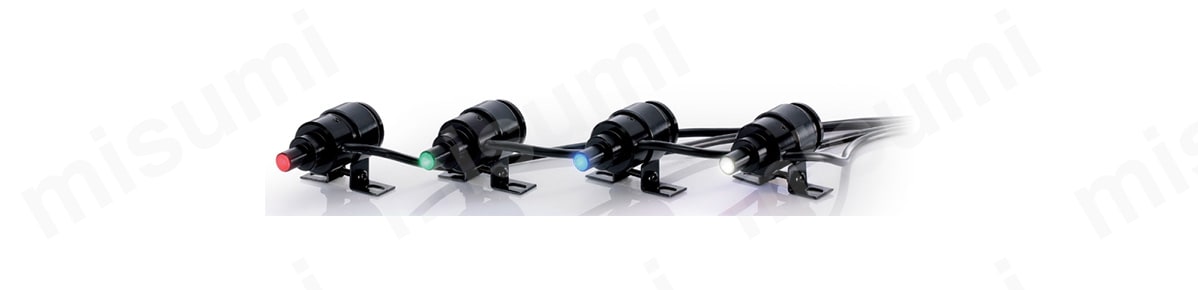

スポット照明 小型スポット照射型 VPシリーズの外観

スポット照明 小型スポット照射型 VPシリーズの外観

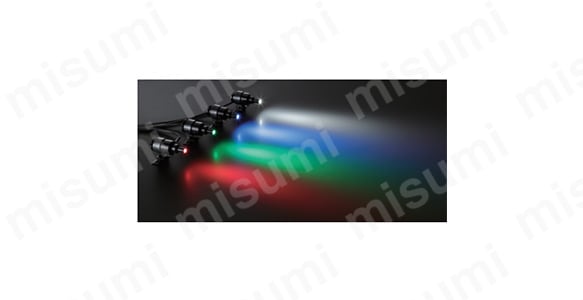

照射イメージ

照射イメージ

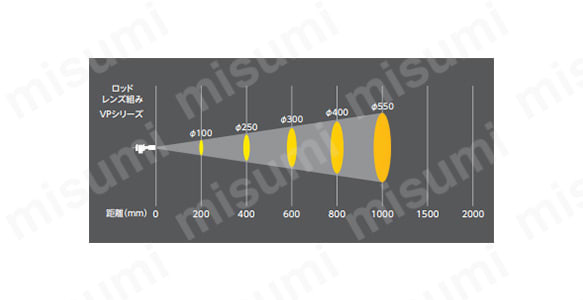

投光特性

投光特性

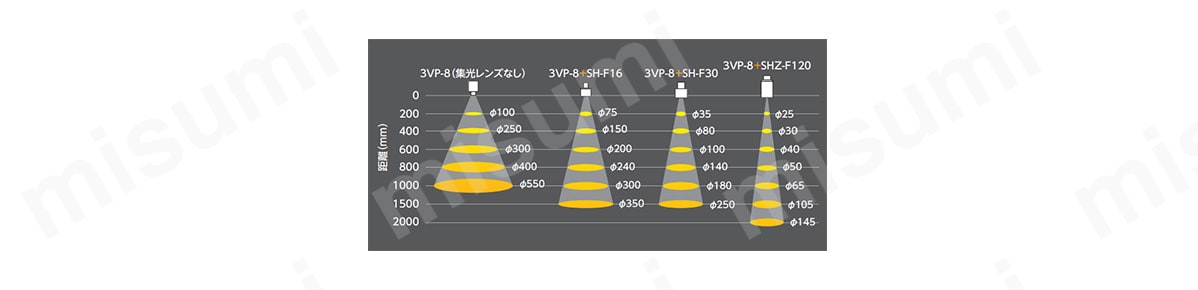

VPシリーズ＋集光レンズ（オプション）の投光特性

VPシリーズ＋集光レンズ（オプション）の投光特性

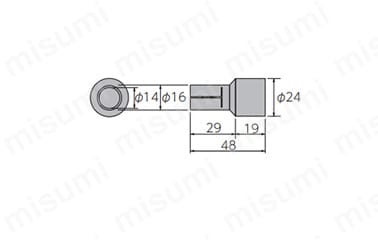

SH-F16（低集光型）の寸法図

SH-F16（低集光型）の寸法図

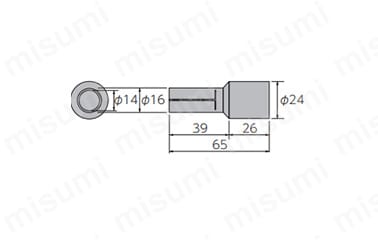

SH-F30（中集光型）の寸法図

SH-F30（中集光型）の寸法図

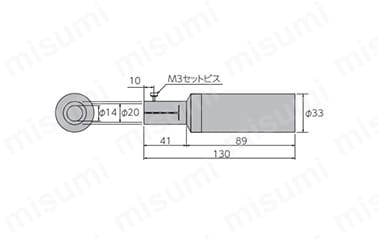

SHZ-F120（高集光型）の寸法図

SHZ-F120（高集光型）の寸法図

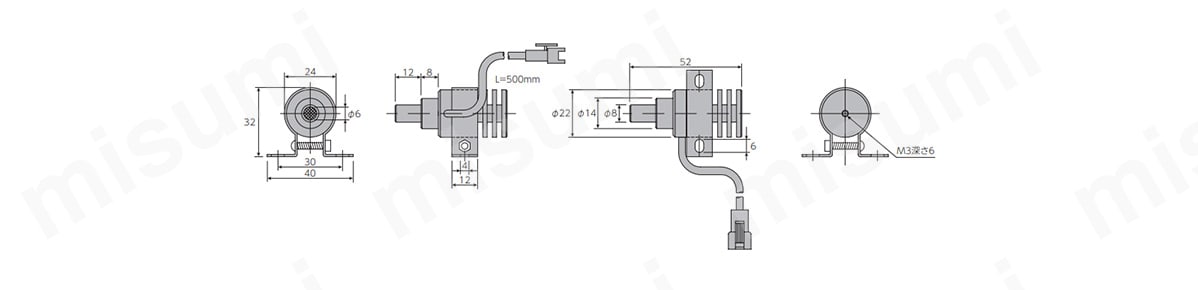

VPシリーズの寸法図

VPシリーズの寸法図

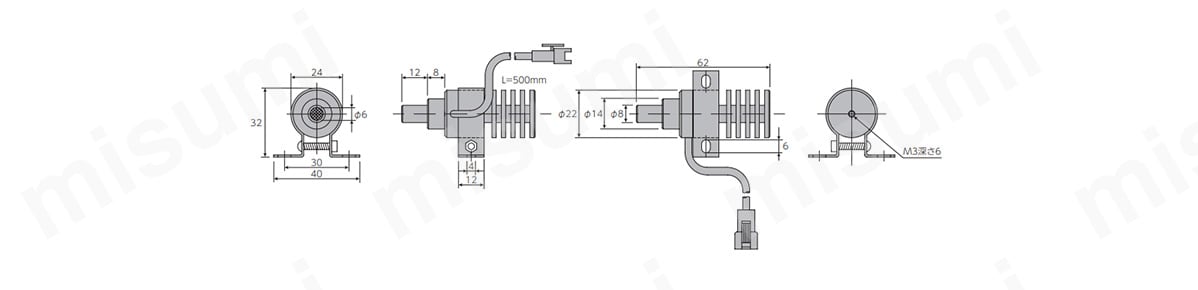

UV3VP-8-365の寸法図

UV3VP-8-365の寸法図

白（W）／緑（G）／青（B）／紫外（UV）／赤（L）／赤外（IR）

色型式発光部サイズ
（mm）
3ワット素子レンズ組込
（W）白色W3VP-8ロッドレンズ組込6φ
（B）青色B3VP-8
（G）緑色G3VP-8
（L）赤色L3VP-8
（IR）赤外
850nm		IR3VP-8
（UV）紫外
365nm		UV3VP-8-365

型番リスト

表示件数:
  1. 1
型番
光種類
発光色
長さ L(mm)
波長(nm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
可視光
ブルー
52
-

1個

100,321円( 110,353円 )

19日目

可視光
グリーン
52
-

1個

100,321円( 110,353円 )

19日目

赤外線
-
52
850

1個

97,223円( 106,945円 )

19日目

赤外線
-
52
940

1個

97,223円( 106,945円 )

14日目

可視光
レッド
52
-

1個

100,321円( 110,353円 )

19日目

紫外線
-
62
365

1個

135,186円( 148,705円 )

19日目

可視光
ホワイト
52
-

1個

100,321円( 110,353円 )

19日目

  1. 1

Loading...

詳細情報

基本情報

小面積照射用の小型スポット照明です。
【特長】
・照明の先端出射径は約8φ。
・形状がとてもコンパクトになっていますので、設置場所にも困りません。
・小面積のスポット照射のほか、ファイバーライトガイドの置き換えやテレセントリック系レンズ用照明としても最適です。
【用途】
・小面積のスポット照射のほか、テレセントリック系レンズ用照明としても最適。
・ファイバーライトガイドの置き換えに最適。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
