日進電子工業

日進電子工業

LED照明用電源 直流電圧連続点灯用 アナログボリューム調光型 CRシリーズ

LED照明用電源 直流電圧連続点灯用 アナログボリューム調光型 CRシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
74,905円 ～ 232,408円
税込価格
82,396円 ～ 255,649円

DC一定電圧でLED照明を点灯させる直流点灯型電源装置。【特長】・ボリューム調...

詳細情報を確認する

  • 発光方式：
    ON/OFF制御

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

型番

未確定6件の候補があります。

  • CADデータ未対応

Loading...

商品情報

LED照明用電源 直流電圧連続点灯用電源 アナログボリューム調光型 CRシリーズ 1チャンネル式の仕様

LED照明用電源 直流電圧連続点灯用電源 アナログボリューム調光型 CRシリーズ 1チャンネル式の外観 ※ DC24V電源入力型もあります。

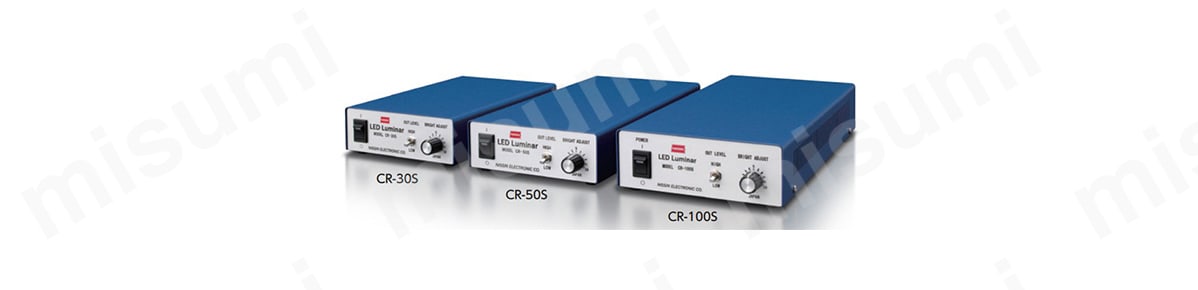

LED照明用電源 直流電圧連続点灯用電源 アナログボリューム調光型 CRシリーズ 1チャンネル式の外観
※ DC24V電源入力型もあります。

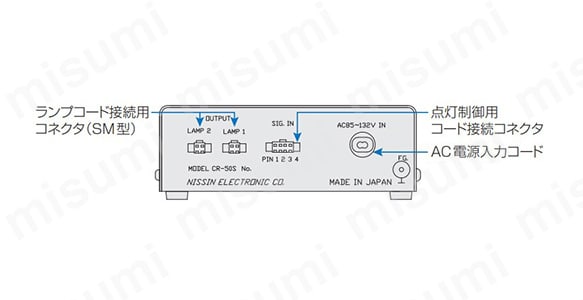

背面パネル

CR-30S／50S

CR-30S／50S

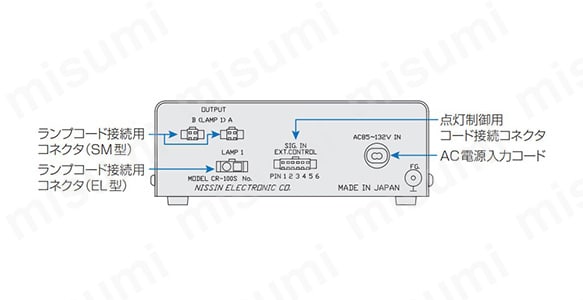

CR-100S

CR-100S

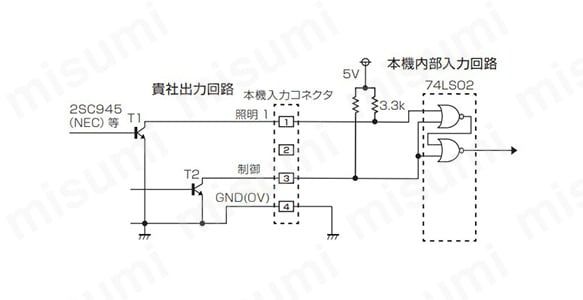

外部同期信号による発光ON／OFF制御例（1CH式の場合）

TR2オンで外部制御有効になる。TR1オンの間LED照明が点灯。 発光の立ち上がりは約2～5µs。

TR2オンで外部制御有効になる。TR1オンの間LED照明が点灯。
発光の立ち上がりは約2～5µs。

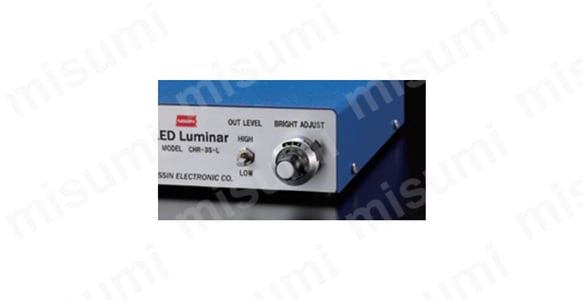

目盛付ロック式アナログ調光ボリューム

CR-30S-L（30W型）／CR-50S-L（50W型）／CR-100S-L（100W型）／CR-200S-L（200W型）／CR-300S-L（300W型）

CR-30S-L（30W型）／CR-50S-L（50W型）／CR-100S-L（100W型）／CR-200S-L（200W型）／CR-300S-L（300W型）

10回転ポテンショボリュームを使用した電源も用意。型式の最後に「-L」がついている。
500分割の目盛りがあるので設定値を正確に把握することができ、ロック機構が付いているのでボリュームをしっかり固定可能。

12V照明／AC電源入力

型式最大出力電力出力数
（ ）内はコネクタ型式		1CHあたりに接続可能なLED照明の消費電力外形寸法（mm）最大消費電力（VA）質量
（kg）		備考
CR-30S30W2灯（SM型）30WまでW122×H41×D184550.8-
CR-30S-L目盛付ロック式アナログ調光ボリューム
CR-50S50W2灯（SM型）50WまでW122×H41×D1841101.0-
CR-50S-L目盛付ロック式アナログ調光ボリューム
CR-100S100W1灯（EL型）+2灯（SM型）EL型=100Wまで
SM型=50Wまで		W132×H46×D2242201.3※1
CR-100S-L※1、目盛付ロック式アナログ調光ボリューム
CR-200S200W1灯（メタル型）+1灯（EL型）+2灯（SM型）メタル型=200Wまで
EL型=100Wまで
SM型=50Wまで		W132×H76×D2744401.9※1
CR-200S-L※1、目盛付ロック式アナログ調光ボリューム
CR-300S300W1灯（メタル型）+1灯（EL型）+2灯（SM型）メタル型=300Wまで
EL型=100Wまで
SM型=50Wまで		W182×H101×D2566602.5※1
CR-300S-L※1、目盛付ロック式アナログ調光ボリューム
  1. ※1メタル型コネクタは1灯あたり最大300ワット、EL型コネクタは1灯あたり最大100ワットまで、SM型コネクタは1灯あたり最大50ワットまでの照明の接続が可能です。
  • ※ 接続した照明の合計消費電力が「1CHあたりに接続可能なLED照明の消費電力」の値以下となるようにしてください。異なるコネクタの併用もできます。
  • ※ SM型コネクタを使用した場合の調光は、コネクタ2つ毎での調光となります。
  • ※ 外形寸法はケースの寸法となります（スイッチなどの突起部を含みません）。

12V照明／DC24V電源入力

-CRDシリーズ
型式CRD-30SCRD-50SCRD-100S
チャンネル数1チャンネル
最大出力電力30W50W100W
照明用出力コネクタ数2灯（SM）2灯（SM）1灯（EL）+2灯（SM）
1chあたりに接続可能な
LED照明の消費電力		30Wまで50WまでEL型=100Wまで
SM型=50Wまで
出力電圧（2次側）DC12V・12V照明に接続可
入力電源電圧（1次側）DC24V±10%
-L型仕様○○○
最大消費電力（W）3559118
外形寸法（mm）W122×H41×D184W122×H41×D184W132×H46×D224
質量（kg）0.81.01.3
備考---
  • ※ 上記以外の型番についてはカタログをご参照ください。

注意・禁止事項

LED素子は、発光色や素子自体の個体差により発光開始電圧が若干異なる。
このため調光ボリュームを低い値で使用すると、LED素子ごとの発光量の差異が顕著になることがある。
発光面に均一性が必要な場合などでの使用時には注意。

入力電源電圧について

CRシリーズ／CR（24）シリーズは、入力電源電圧 AC85～132Vに対応。
AC85～264V仕様もある。

消費電力について

LED照明の消費電力は型式ごとに異なる。
消費電力の合計が電源の最大出力電力を超えないように、LED照明を接続する。

LED照明用電源 直流電圧連続点灯用電源 アナログボリューム調光型 CRシリーズ 2チャンネル式（2回路独立制御）の仕様

LED照明用電源 直流電圧連続点灯用電源 アナログボリューム調光型 CRシリーズ 2チャンネル式（2回路独立制御）の外観 ※DC24V電源入力型もあります。

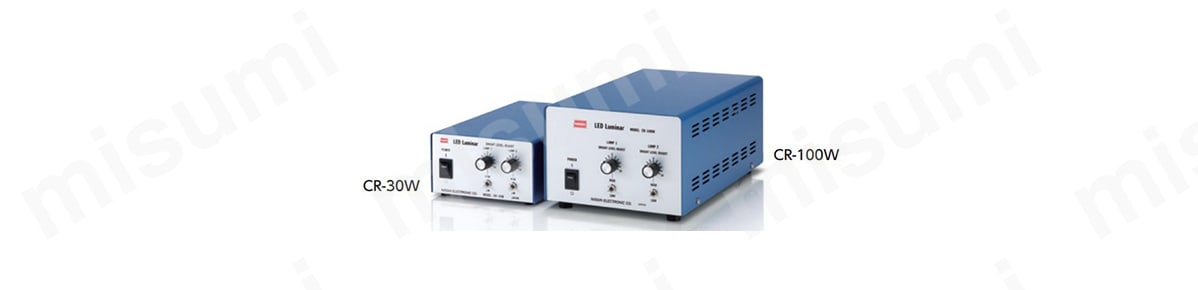

LED照明用電源 直流電圧連続点灯用電源 アナログボリューム調光型 CRシリーズ 2チャンネル式（2回路独立制御）の外観
※DC24V電源入力型もあります。

背面パネル

CR-10W／30W／50W

CR-10W／30W／50W

CR-100W

CR-100W

CR-150W

CR-150W

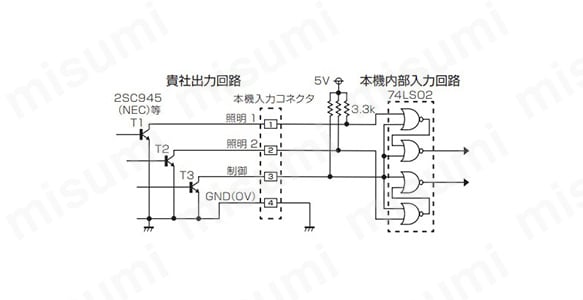

外部同期信号による発光ON／OFF制御例（2CH式の場合）

TR3オンで外部制御有効になる。TR1，2オンの間 LED照明が点灯。 発光の立ち上がりは約2～5µs。

TR3オンで外部制御有効になる。TR1，2オンの間 LED照明が点灯。
発光の立ち上がりは約2～5µs。

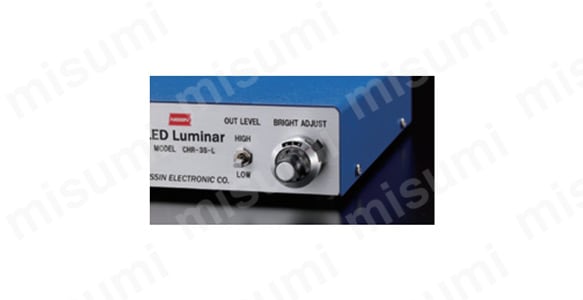

目盛付ロック式アナログ調光ボリューム

CR-10W-L／CR-30W-L／CR-50W-L／CR-100W-L／CR-150W-L

CR-10W-L／CR-30W-L／CR-50W-L／CR-100W-L／CR-150W-L

10回転ポテンショボリュームを使用した電源も用意。型式の最後に「-L」がついている。
500分割の目盛りがあるので設定値を正確に把握することができ、ロック機構が付いているのでボリュームをしっかり固定可能。

12V照明／AC電源入力

型式最大出力電力
（2CH合計）		出力数
（ ）内はコネクタ型式		1CHあたりに接続可能なLED照明の消費電力外形寸法
（mm）		最大消費電力
（VA）		質量
（kg）		備考
CR-10W20WCH1：2灯（SM型） CH2：2灯（SM型）10WまでW122×H66×D204441.1-
CR-10W-L目盛付ロック式アナログ調光ボリューム
CR-30W60WCH1：2灯（SM型） CH2：2灯（SM型）30WまでW122×H66×D2041321.2-
CR-30W-L目盛付ロック式アナログ調光ボリューム
CR-50W100WCH1：2灯（SM型） CH2：2灯（SM型）50WまでW122×H66×D2042201.3-
CR-50W-L目盛付ロック式アナログ調光ボリューム
CR-100W200WCH1：1灯（EL型）+2灯（SM型）
CH2：1灯（EL型）+2灯（SM型）		EL型=100Wまで
SM型=50Wまで		W152×H101×D2564402.6※1
CR-100W-L※1、目盛付ロック式アナログ調光ボリューム
CR-150W300WCH1：1灯（メタル型）+1灯（EL型）+2灯（SM型）
CH2：1灯（メタル型）+1灯（EL型）+2灯（SM型）		メタル型=150Wまで
EL型=100Wまで
SM型=50Wまで		W182×H101×D2566603.2※1
CR-150W-L※1、目盛付ロック式アナログ調光ボリューム
  1. ※1メタル型コネクタは1灯あたり最大300ワット、EL型コネクタは1灯あたり最大100ワットまで、SM型コネクタは1灯あたり最大50ワットまでの照明の接続が可能です。
  • ※ 接続した照明の合計消費電力が「1CHあたりに接続可能なLED照明の消費電力」の値以下となるようにしてください。異なるコネクタの併用もできます。
  • ※ SM型コネクタを使用した場合の調光は、コネクタ2つ毎での調光となります。
  • ※ 外形寸法はケースの寸法となります（スイッチなどの突起部を含みません）。

12V照明／DC24V電源入力

-CRDシリーズ
型式CRD-10WCRD-30WCRD-50WCRD-100W
チャンネル数2チャンネル
最大出力電力20W（2ch合計）60W（2ch合計）100W（2ch合計）200W（2ch合計）
照明用出力コネクタ数CH1：2灯（SM）
CH2：2灯（SM）		CH1：2灯（SM）
CH2：2灯（SM）		CH1：2灯（SM）
CH2：2灯（SM）		CH1：1灯（EL）+2灯（SM）
CH2：1灯（EL）+2灯（SM）
1chあたりに接続可能なLED照明の消費電力10Wまで30Wまで50WまでEL型=100Wまで
SM型=50Wまで
出力電圧（2次側）DC12V・12V照明に接続可
入力電源電圧（1次側）DC24V±10%
-L型仕様○○○○
最大消費電力（W）2470118236
外形寸法（mm）W122×H66×D204W122×H66×D204W122×H66×D204W152×H101×D256
質量（kg）1.11.21.32.6
備考----
  • ※ 上記以外の型番についてはカタログをご参照ください。

注意・禁止事項

LED素子は、発光色や素子自体の個体差により発光開始電圧が若干異なる。
このため調光ボリュームを低い値で使用すると、LED素子ごとの発光量の差異が顕著になることがある。
発光面に均一性が必要な場合などでの使用時には注意。

入力電源電圧について

CRシリーズ／CR（24）シリーズは、入力電源電圧 AC85～132Vに対応。
AC85～264V仕様もある。

消費電力について

LED照明の消費電力は型式ごとに異なる。
消費電力の合計が電源の最大出力電力を超えないように、LED照明を接続する。

型番リスト

表示件数:
  1. 1
型番
種類
調光方式
チャンネル数
入力電源電圧(V)
消費電力
調光制御方式
接続照明
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
電源
電圧調光方式
2
AC85～132
44VA
アナログボリューム
12V照明

1個

101,326円( 111,459円 )

19日目

電源
電圧調光方式
2
AC85～132
132VA
アナログボリューム
12V照明

1個

116,258円( 127,884円 )

19日目

電源
電圧調光方式
1
AC85～132
110VA
アナログボリューム
12V照明

1個

101,591円( 111,750円 )

5日目

電源
電圧調光方式
2
AC85～132
220VA
アナログボリューム
12V照明

1個

144,821円( 159,303円 )

19日目

電源
電圧調光方式
1
AC85～132
220VA
アナログボリューム
12V照明

1個

136,077円( 149,685円 )

10日目

電源
電圧調光方式
1
AC85～132
440VA
アナログボリューム
12V照明

1個

195,780円( 215,358円 )

19日目

  1. 1

Loading...

詳細情報

基本情報

DC一定電圧でLED照明を点灯させる直流点灯型電源装置。
【特長】
・ボリューム調整で0～100%の光量設定が可能。
・ラインカメラや高速シャッターでの撮像時も安定した画像が得られる。
・直流電流での連続点灯型電源部。
・チャンネルごとの調光設定が可能。
・外部信号による点灯ON／OFF制御が可能。
・安定発光を実現する新開発回路を搭載。
・一次側の電圧変動や接続照明の大小にかかわらずDC一定電圧で照明を発光。
・出力電圧はDC12VとDC24V。
【用途】
・検査用照明。

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
