日進電子工業

日進電子工業

LED照明用電源 スポット照明シリーズ専用 高周波点灯型 HRシリーズ

LED照明用電源 スポット照明シリーズ専用 高周波点灯型 HRシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
85,125円 ～ 133,171円
税込価格
93,638円 ～ 146,488円

約50kHzで高周波点灯可能なLED照明用電源。【特長】・高輝度パワーLED素...

詳細情報を確認する

(i)ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

型番

未確定4件の候補があります。

  • CADデータ未対応

Loading...

商品情報

LED照明用電源 スポット照明シリーズ専用 連続点灯用電源 高周波点灯型 HRシリーズの仕様

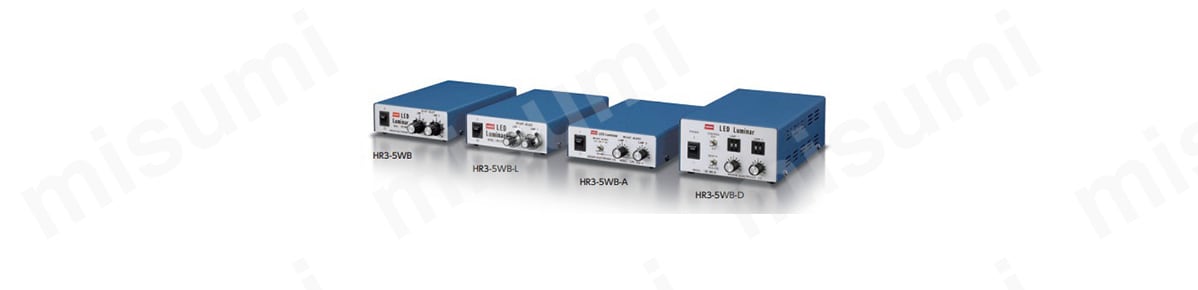

LED照明用電源 スポット照明シリーズ専用 連続点灯用電源 高周波点灯型 HRシリーズの外観

LED照明用電源 スポット照明シリーズ専用 連続点灯用電源 高周波点灯型 HRシリーズの外観

アナログボリューム調光型（2チャンネル式）

前面パネルのアナログボリュームを使って、各チャンネル個別に0～100%の手動調光ができるタイプ。
入力電源電圧：HRシリーズは、入力電源電圧AC85～132Vに対応。AC85～264V仕様もある。

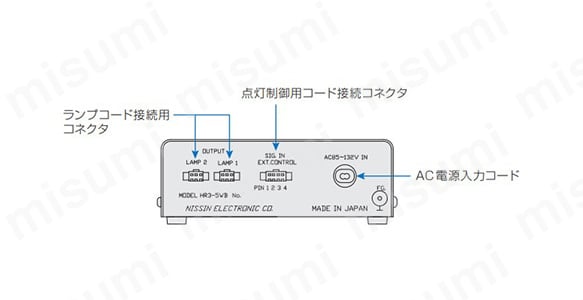

アナログボリューム調光型（2チャンネル式）の背面パネル

アナログボリューム調光型（2チャンネル式）の背面パネル

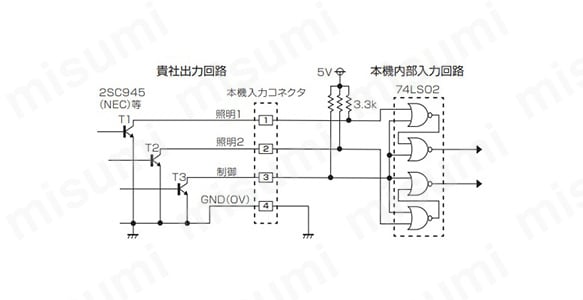

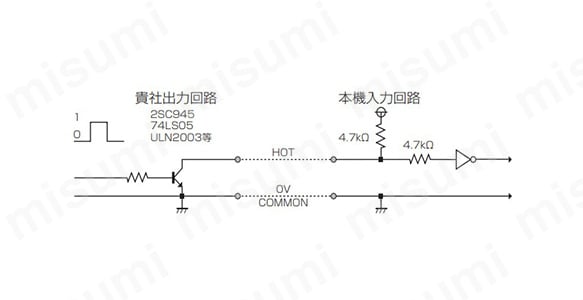

外部同期信号による発光ON／OFF制御例（2CH式） TR3オンで外部制御有効になる。TR1，2オンの間LED照明が点灯。 発光の立ち上がりは約3.5～12µs。（アナログボリューム調光型（2チャンネル式））

外部同期信号による発光ON／OFF制御例（2CH式）
TR3オンで外部制御有効になる。TR1，2オンの間LED照明が点灯。
発光の立ち上がりは約3.5～12µs。

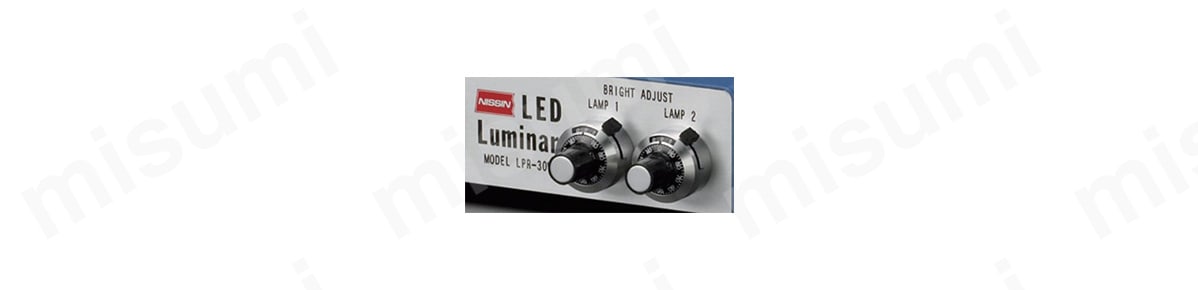

目盛付ロック式アナログ調光ボリューム 10回転ポテンショボリュームを使用した電源「HR3-5WB-L」も用意。 500分割の目盛りがあるので設定値を正確に把握することができ、ロック機構が付いているのでボリュームをしっかり固定可能。

目盛付ロック式アナログ調光ボリューム
10回転ポテンショボリュームを使用した電源「HR3-5WB-L」も用意。
500分割の目盛りがあるので設定値を正確に把握することができ、ロック機構が付いているのでボリュームをしっかり固定可能。

型式出力数調光形態外形寸法
（mm）		質量
（kg）		備考
HR3-5WB2灯 2チャンネル各灯独立調光つまみ付アナログボリュームW122×H41×D1840.8-
HR3-5WB-L目盛付ロック式アナログボリューム-
  • ※ 外形寸法はケースの寸法となります（スイッチなどの突起部を含みません）。

外部デジタル信号調光型（2チャンネル式）

外部からの8ビットデジタル信号により100階調の調光制御が可能です（BCDコード）。前面パネル上にあるデジタルスイッチでの100階調調光やアナログボリュームでの調光機能も搭載。光量変更の自動制御や発光光量の再現性を必要とされる場合などに最適。

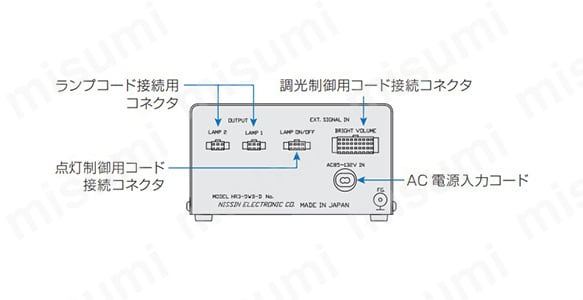

外部デジタル信号調光型（2チャンネル式）の背面パネル

外部デジタル信号調光型（2チャンネル式）の背面パネル

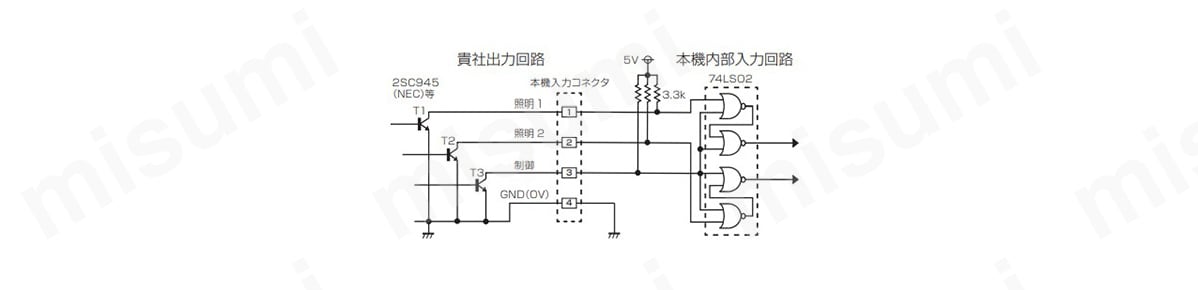

外部同期信号による発光ON／OFF制御例（2CH式） TR3オンで外部制御有効になる。TR1，2オンの間LED照明が点灯。 発光の立ち上がりは約3.5～12µs。（外部デジタル信号調光型（2チャンネル式））

外部同期信号による発光ON／OFF制御例（2CH式）
TR3オンで外部制御有効になる。TR1，2オンの間LED照明が点灯。
発光の立ち上がりは約3.5～12µs。

外部デジタル信号による光量可変制御 8bit（BCD）×2CH。 各TRのオン・オフを組み合わせることで100階調での光量調整がおこなえる。

外部デジタル信号による光量可変制御
8bit（BCD）×2CH。
各TRのオン・オフを組み合わせることで100階調での光量調整がおこなえる。

型式出力数調光形態外形寸法
（mm）		質量
（kg）		備考
HR3-5WB-D2灯 2チャンネル各灯独立調光外部デジタル信号W122×H66×D2041.1-

外部アナログ電圧信号調光型（2チャンネル式）

外部からのアナログ電圧により0～100%の調光制御が可能。調光用入力電圧範囲はDC0～5V。
光量変更の自動制御や発光光量の再現性を必要とされる場合などに最適。アナログボリュームでの調光機能も搭載。

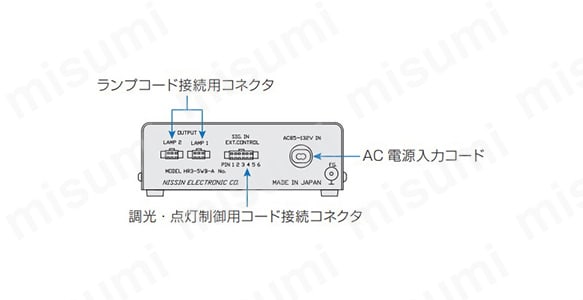

外部アナログ電圧信号調光型（2チャンネル式）の背面パネル

外部アナログ電圧信号調光型（2チャンネル式）の背面パネル

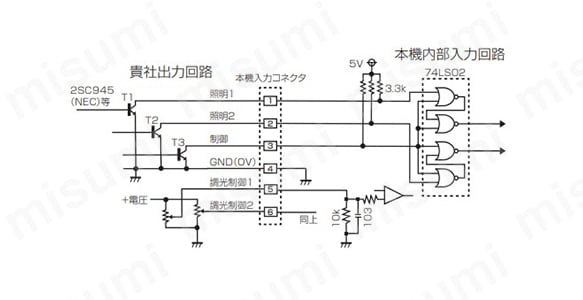

外部同期信号による発光ON／OFF制御例（2CH式） TR3オンで外部制御有効になる。TR1，2オンの間LED照明が点灯。 発光の立ち上がりは約3.5～12µs。GNDは点灯制御とアナログ電圧調光で共通。（外部アナログ電圧信号調光型（2チャンネル式））

外部同期信号による発光ON／OFF制御例（2CH式）
TR3オンで外部制御有効になる。TR1，2オンの間LED照明が点灯。
発光の立ち上がりは約3.5～12µs。GNDは点灯制御とアナログ電圧調光で共通。

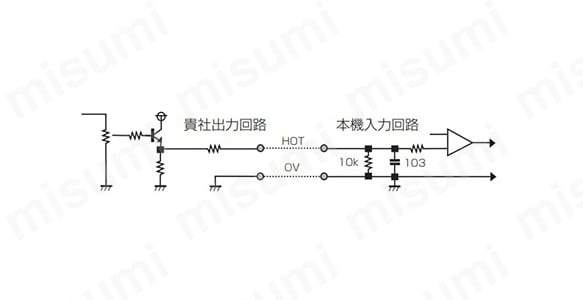

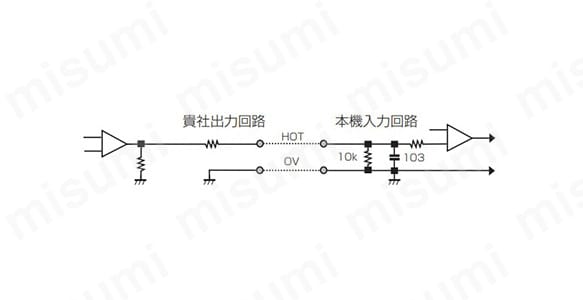

外部アナログ電圧信号による光量可変制御 例1

外部アナログ電圧信号による光量可変制御 例1

外部アナログ電圧信号による光量可変制御 例2

外部アナログ電圧信号による光量可変制御 例2

型式出力数調光形態外形寸法
（mm）		質量
（kg）		備考
HR3-5WB-A2灯 2チャンネル各灯独立調光外部アナログ電圧W122×H41×D1840.8-

型番リスト

表示件数:
  1. 1
型番
仕様
発光方式
調光制御方式
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
アナログボリューム調光型
ON/OFF制御
アナログボリューム(つまみ付)

1個

85,125円( 93,638円 )

19日目

外部アナログ電圧信号調光型
ON/OFF制御
外部制御 (アナログ電圧信号)、アナログボリューム

1個

120,873円( 132,960円 )

19日目

外部デジタル信号調光型
50kHz PWM制御、ON/OFF制御
外部制御 (8ビットデジタル信号)、デジタルスイッチ、アナログボリューム

1個

133,171円( 146,488円 )

19日目

アナログボリューム調光型
ON/OFF制御
アナログボリューム(目盛付ロック式)

1個

107,750円( 118,525円 )

19日目

  1. 1

Loading...

詳細情報

基本情報

約50kHzで高周波点灯可能なLED照明用電源。
【特長】
・高輝度パワーLED素子が使われているスポット照明シリーズ。
・調光はPWM（デューティ比可変）方式なので、幅広い範囲での調光が可能。
・調光方式により3タイプ、4機種ある。
・スポット照明シリーズを2灯まで接続可能。
・各チャンネルの個別制御が可能。
・外部信号による発光のON／OFF制御が可能。
・点灯方式や調光形態などにより多数の形式を用意。
・優れたスイッチング特性。
【用途】
・検査用照明。
