LED照明用電源 スポット照明シリーズ専用 直流電圧点灯型 CHRシリーズ
- 通常価格(税別)
- 94,829円 ～ 148,157円
- 税込価格
- 104,312円 ～ 162,973円
スポット照明専用の直流電圧点灯型LED電源部。【特長】・DC一定電圧によりLE...
-
- チャンネル数：
- 1
-
- 入力電源電圧(V)：
- AC85～132
(i)ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品情報
LED照明用電源 スポット照明シリーズ専用 連続点灯用電源 直流電圧点灯型 CHRシリーズの仕様

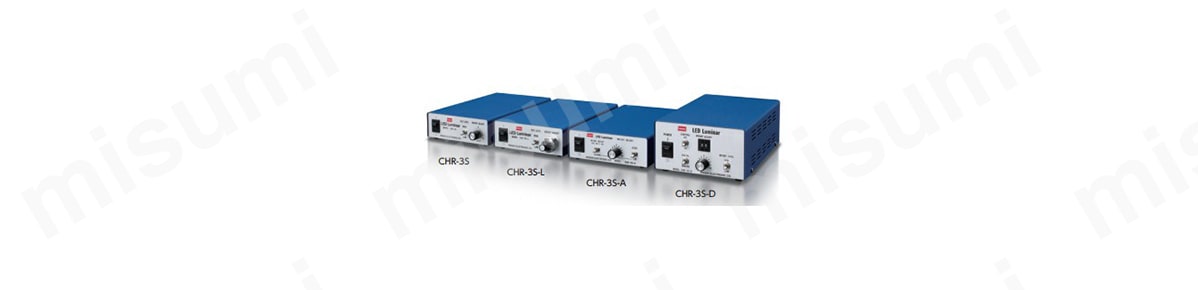

LED照明用電源 スポット照明シリーズ専用 連続点灯用電源 直流電圧点灯型 CHRシリーズの外観
アナログボリューム調光型（1チャンネル式）
前面パネルのアナログボリュームを使って、各チャンネル個別に0～100%の手動調光ができるタイプ。

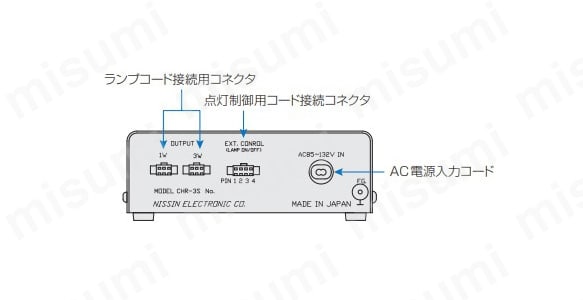

アナログボリューム調光型（1チャンネル式）の背面パネル（CHR-3S・CHR-3S-L）

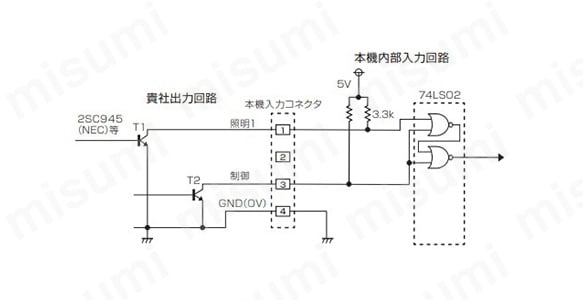

外部同期信号による発光ON／OFF制御例（1CH式）
TR2オンで外部制御有効になる。TR1オンの間LED照明が点灯。
発光の立ち上がりは約2～5µs。

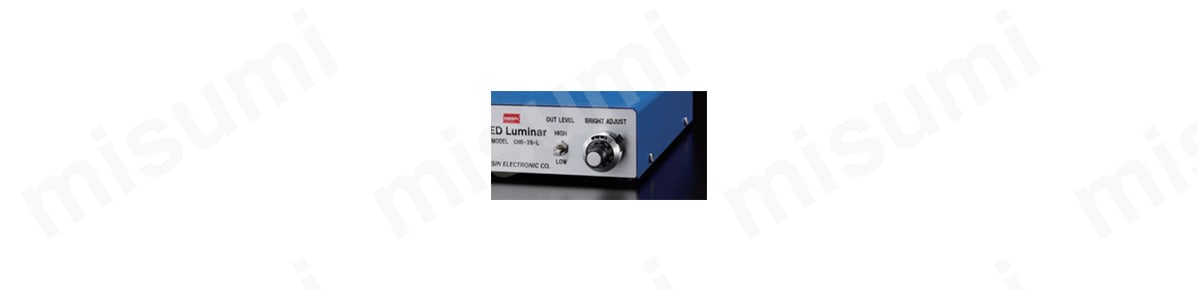

目盛付ロック式アナログ調光ボリューム
10回転ポテンショボリュームを使用した電源「CHR-3S-L」も用意。
500分割の目盛りがあるので設定値を正確に把握することができ、ロック機構が付いているのでボリュームをしっかり固定可能。
| 型式 | 出力数（ ）内はコネクタ型式 | 調光形態 | 外形寸法 （mm） | 質量 （kg） | 備考 |
|---|---|---|---|---|---|
| CHR-3S | 1灯（1W素子用）＋1灯（3W素子用） 1チャンネル調光 | つまみ付アナログボリューム | W122×H41×D184 | 0.8 | - |
| CHR-3S-L | 目盛付ロック式アナログボリューム | - |
- ※ 外形寸法はケースの寸法となります（スイッチなどの突起部を含みません）。
CHRシリーズの注意点
LED素子は、発光色や素子自体の個体差により発光開始電圧が若干異なる。
このため調光ボリュームを低い値でご使用いただくと、LED素子ごとの発光量に違いがあることがある。
入力電源電圧について
CHRシリーズは、入力電源電圧AC85～132Vに対応。AC85～264V仕様もある。
外部デジタル信号調光型（1チャンネル式）
外部からの8ビットデジタル信号により100階調の調光制御が可能（BCDコード）。前面パネル上にあるデジタルスイッチでの100階調調光やアナログボリュームでの調光機能も搭載。光量変更の自動制御や発光光量の再現性を必要とされる場合などに最適。

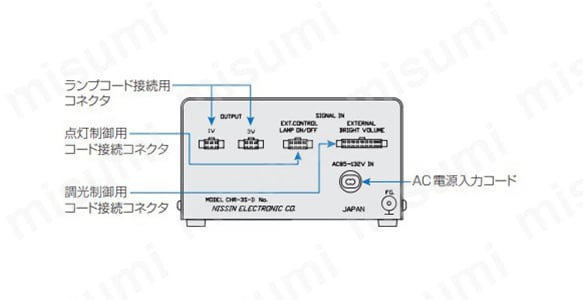

外部デジタル信号調光型（1チャンネル式）の背面パネル

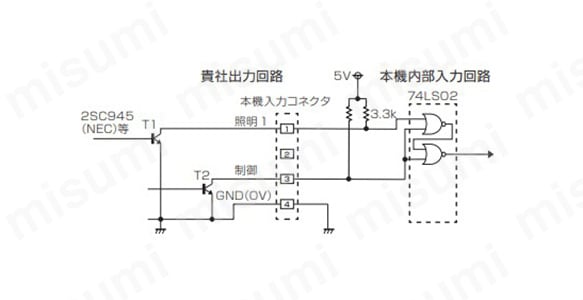

外部同期信号による発光ON／OFF制御例（1CH式）
TR2オンで外部制御有効になる。TR1オンの間LED照明が点灯。
発光の立ち上がりは約2～5µs。

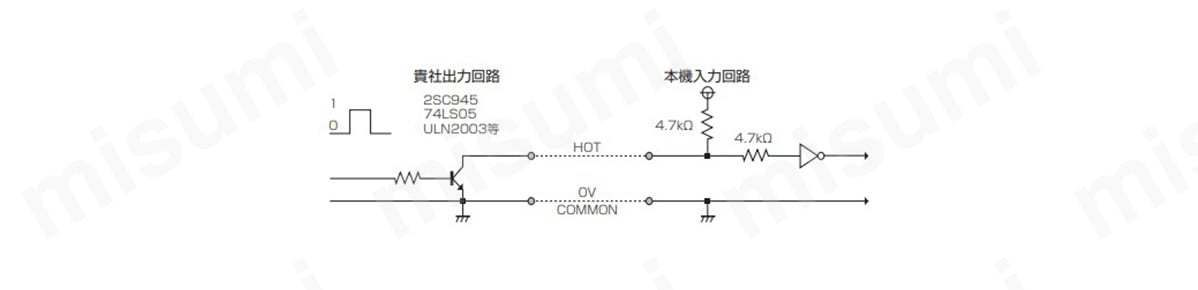

外部デジタル信号による光量可変制御
8bit（BCD）×1CH。
各TRのオン・オフを組み合わせることで100階調での光量調整がおこなえる。
| 型式 | 出力数（ ）内はコネクタ型式 | 調光形態 | 外形寸法 （mm） | 質量 （kg） | 備考 |
|---|---|---|---|---|---|
| CHR-3S-D | 1灯（1W素子用）＋1灯（3W素子用） 1チャンネル調光 | 外部デジタル信号 | W122×H66×D204 | 1.1 | - |
外部アナログ電圧信号調光型（1チャンネル式）
外部からのアナログ電圧により0～100%間の調光制御が可能。調光用入力電圧範囲はDC0～5V。
光量変更の自動制御や発光光量の再現性を必要とされる場合などに最適。アナログボリュームでの調光機能も搭載。

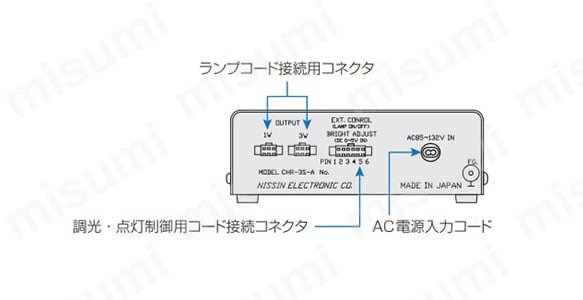

外部アナログ電圧信号調光型（1チャンネル式）の背面パネル
外部同期信号による発光ON／OFF制御例（1CH式）
TR2オンで外部制御有効になる。TR1オンの間LED照明が点灯。
発光の立ち上がりは約2～5µs。GNDは点灯制御とアナログ電圧調光で共通。

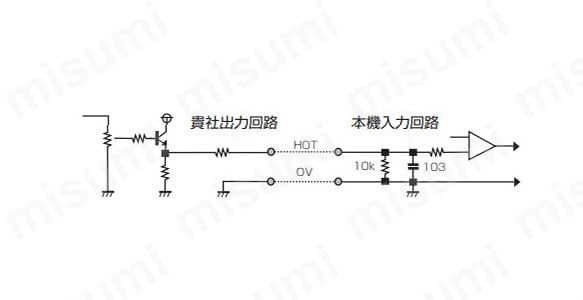

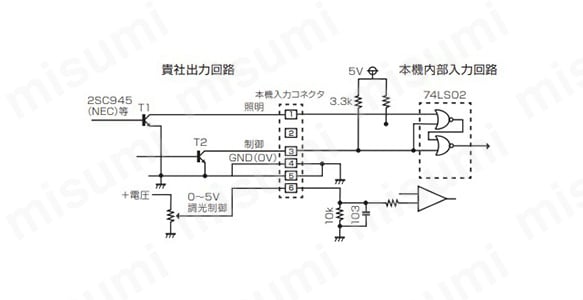

外部アナログ電圧信号による光量可変制御 例1

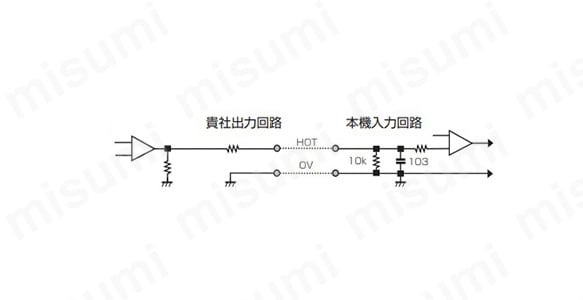

外部アナログ電圧信号による光量可変制御 例2
| 型式 | 出力数（ ）内はコネクタ型式 | 調光形態 | 外形寸法 （mm） | 質量 （kg） | 備考 |
|---|---|---|---|---|---|
| CHR-3S-A | 1灯（1W素子用）＋1灯（3W素子用） 1チャンネル調光 | 外部アナログ電圧 | W122×H41×D184 | 0.8 | - |
型番リスト
- 表示件数:
| 型番 |
仕様 |
発光方式 |
調光制御方式 | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
アナログボリューム調光型
|
ON/OFF制御
|
アナログボリューム(つまみ付)
| 1個 | 94,829円(
104,312円
) | 19日目 | |
外部アナログ電圧信号調光型
|
ON/OFF制御
|
外部制御 (アナログ電圧信号)、アナログボリューム
| 1個 | 135,852円(
149,437円
) | 19日目 | |
外部デジタル信号調光型
|
PWM制御、ON/OFF制御
|
外部制御 (8ビットデジタル信号)、デジタルスイッチ、アナログボリューム
| 1個 | 148,157円(
162,973円
) | 19日目 | |
アナログボリューム調光型
|
ON/OFF制御
|
アナログボリューム(目盛付ロック式)
| 1個 | 98,444円(
108,288円
) | 19日目 |
Loading...
詳細情報
基本情報
スポット照明専用の直流電圧点灯型LED電源部。
【特長】
・DC一定電圧によりLED照明を発光。
・照明の調光は電圧可変方式を採用。
・ラインセンサーカメラや高速シャッターでのエリアカメラのご使用時に最適。
・調光方式により3タイプ、4機種ある。
・一次側の電圧変動や接続照明の大小にかかわらずDC一定電圧で照明を発光。
・電圧可変方式で調光（出力電圧約2.5～5V可変）。
・ボリューム調整で0～100%の調光設定が可能。
・外部信号による発光のON/OFF制御が可能。
【用途】
・検査用照明。
(i)ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
