ファイバーライトガイド LGシリーズ
- 通常価格(税別)
- 56,340円 ～ 122,278円
- 税込価格
- 61,974円 ～ 134,506円
LEDファイバー照明と組み合わせて使用するライトガイド。【特長】・日進電子工業...
-
- 種類：
- ライトガイド
-
- チューブの種類：
- フレキシブルSUS
(i)ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
ファイバー照明用 ファイバーライトガイド LGシリーズの仕様
スポット照射型

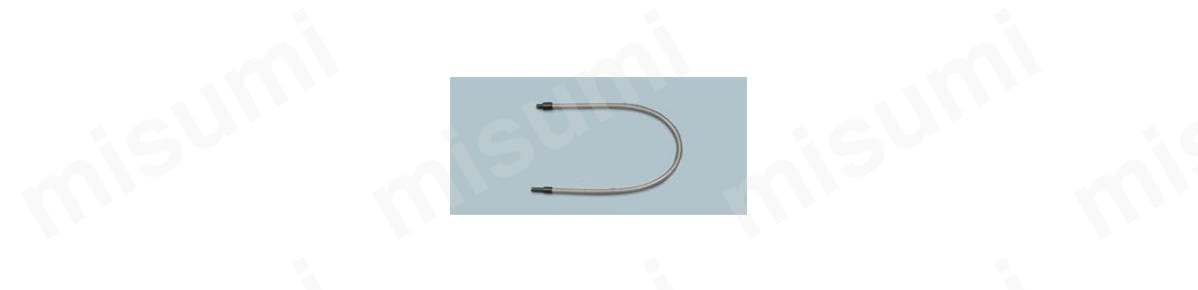

スポット照射型の外観

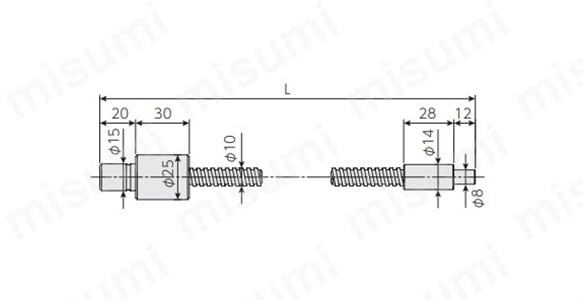

LGC1-5L1000／LGC1-5L2000の外形図

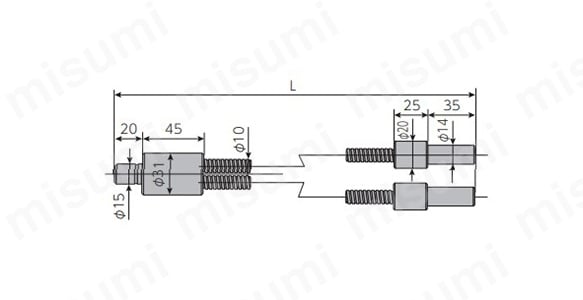

LGC2-5L1000／LGC2-5L2000の外形図

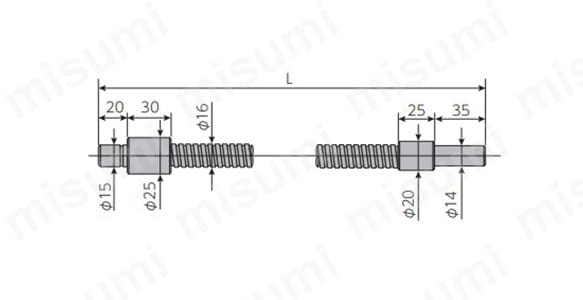

LGC1-8L1000／LGC1-8L2000の外形図
リング照射型

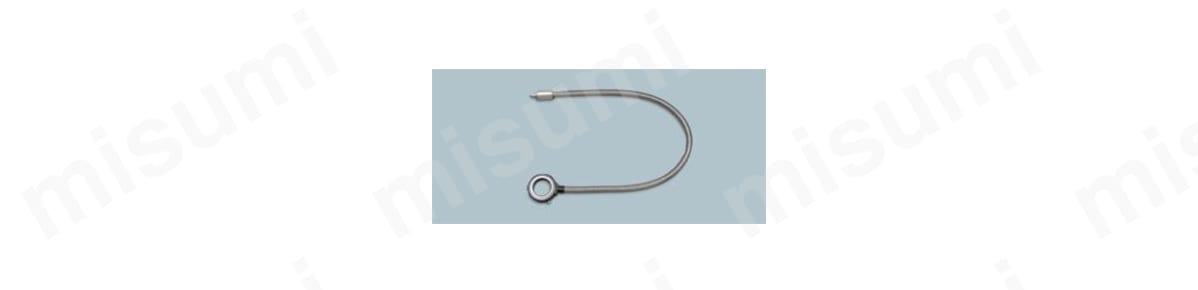

リング照射型の外観
LGC1-7L1000-R31の外形図

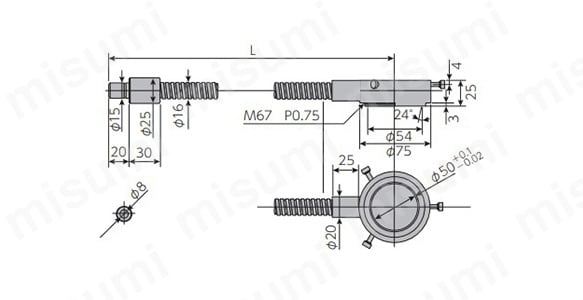

LGC1-8L1000-R50の外形図

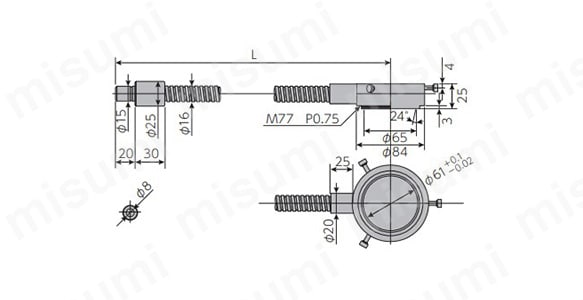

LGC1-8L1000-R61の外形図
スリット光照射型

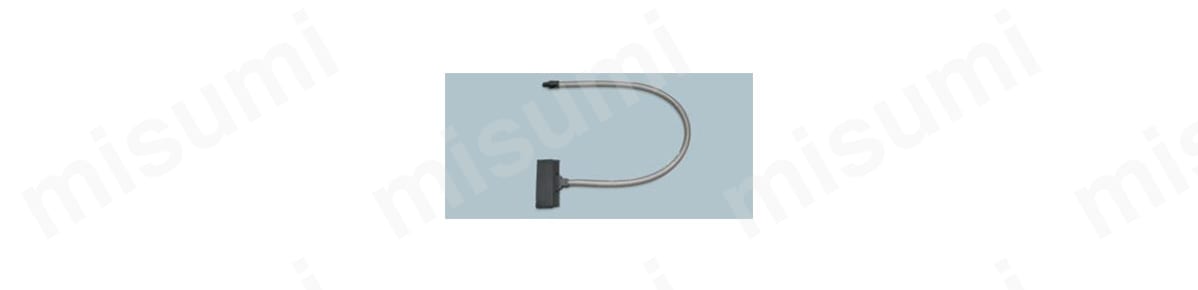

スリット光照射型の外観

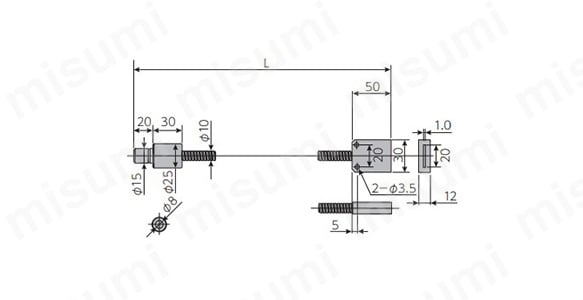

LGC1-5L1000-LS20×1.0の外形図
（集光レンズSHL-W20F8と組合せ）

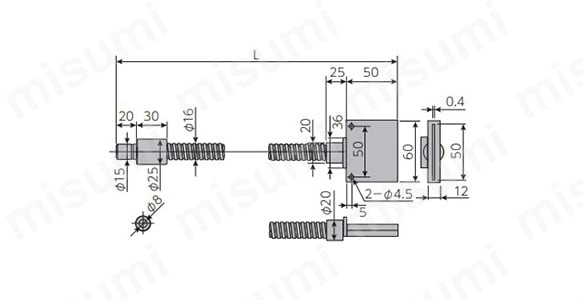

LGC1-8L1000-LS50×1.0の外形図
（集光レンズSHL-W50F8と組合せ）
型番リスト
- 表示件数:
| 型番 |
仕様 |
全長(mm) |
結束径(mm) |
スリット形状(mm) |
リング部内径(mm) |
発光面サイズ(mm) |
分岐数 |
適用レンズ | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
スポット照射型
|
1000
|
φ5
|
-
|
-
|
-
|
1
|
-
| 1個 | 69,713円(
76,684円
) | 19日目 | |
スポット照射型
|
2000
|
φ5
|
-
|
-
|
-
|
1
|
-
| 1個 | 95,969円(
105,566円
) | 19日目 | |
スポット照射型
|
1000
|
φ8
|
-
|
-
|
-
|
1
|
-
| 1個 | 95,969円(
105,566円
) | 19日目 | |
スリット光照射型
|
1000
|
φ8
|
120×0.4
|
-
|
-
|
1
|
SHL-W50F8
| 1個 | 90,741円(
99,815円
) | - | |
スポット照射型
|
2000
|
φ8
|
-
|
-
|
-
|
1
|
-
| 1個 | 122,278円(
134,506円
) | 19日目 | |
|
スポット照射型
|
1000
|
φ5
|
-
|
-
|
-
|
2
|
-
| 1個 | 56,340円(
61,974円
) | - |
Loading...
詳細情報
基本情報
LEDファイバー照明と組み合わせて使用するライトガイド。
【特長】
・日進電子工業の画像処理用ストロボシリーズに接続可能なライトガイドの一例。
・記載以外にも標準品として多数用意しております。
・標準品以外の形状も製作いたしますのでお気軽にご相談ください。
【用途】
・FT／FLG／FP／LFSシリーズに使用。
(i)ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
