日進電子工業

日進電子工業

ファイバー照明 ファイバーストロボ LFSシリーズ

ファイバー照明 ファイバーストロボ LFSシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
288,767円 ～ 427,321円
税込価格
317,644円 ～ 470,053円

ファイバーライトガイド直結式のLEDストロボ照明。【特長】・パワーLEDと特殊...

詳細情報を確認する

  • 種類：
    光源
  • 光源種類：
    LED
  • 入力電源電圧(V)：
    AC85～264

(i)ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

型番

未確定18件の候補があります。

  • CADデータ未対応

Loading...

商品情報

ファイバー照明 ファイバーストロボ LFSシリーズの仕様

D型、A型の調光機能について

  • D型：デジタルスイッチによる手動調光機能（100階調）もある。
  • A型：アナログボリュームによる手動調光機能もある。
特長
  • 高輝度発光を省電力で実現
    パワーLEDと特殊光学設計により、省電力で高輝度発光を実現。発光色は白、赤外、紫外を選択可能。
  • 長寿命で静音性の高いLEDストロボ
    LEDによるストロボ発光なので、ランプ交換が不要な長寿命。ファンレスなので優れた静音性を確保できる。
  • 光量変動のない安定した発光
    発光時間は1µs～9.9msで、繰り返し発光周期は最大10kHzまで設定可能。発光ごとの光量変動がない。ファイバーライトガイド直結型なので、お持ちのライトガイドをそのまま利用可能。
    ※ 発光には外部トリガー信号の入力が必要です。

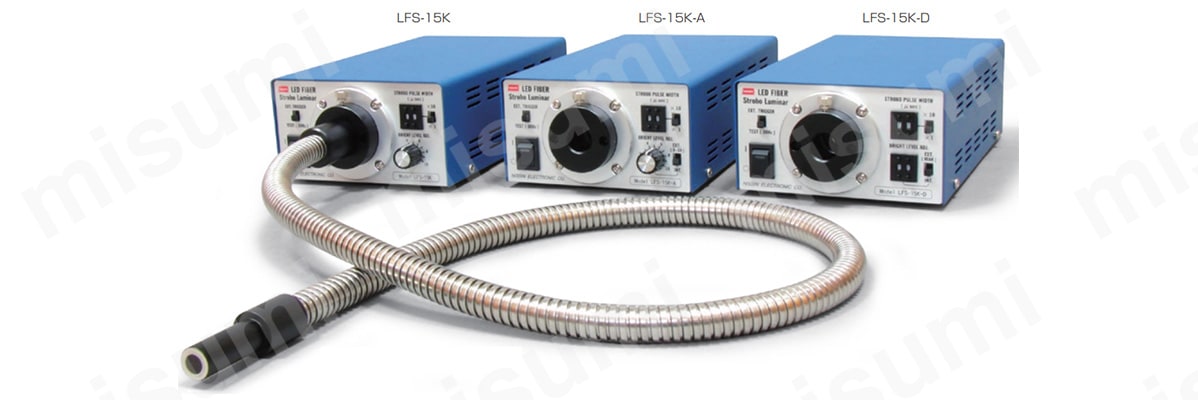

ファイバー照明 ファイバーストロボ LFSシリーズの外観 ※ ファイバーライトガイドは別売です。

ファイバー照明 ファイバーストロボ LFSシリーズの外観
※ ファイバーライトガイドは別売です。

ファイバー LEDストロボ 光量比較

LFS-15K vs W3FP-45

LFS-15K vs W3FP-45

トリガー回路例

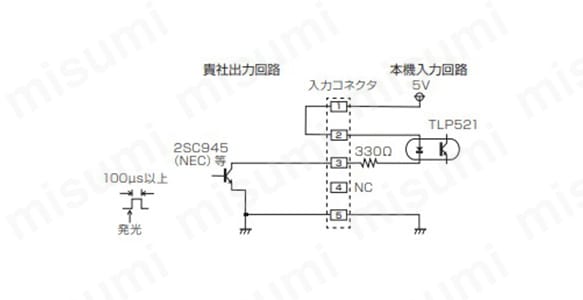

TR.オープンコレクタ接続

TR.オープンコレクタ接続

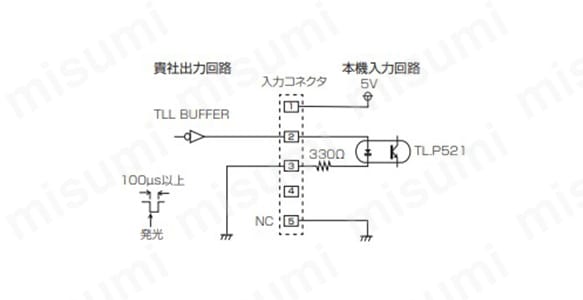

TTL＋または電圧0-4～12V入力

TTL＋または電圧0-4～12V入力

外部信号調光回路例

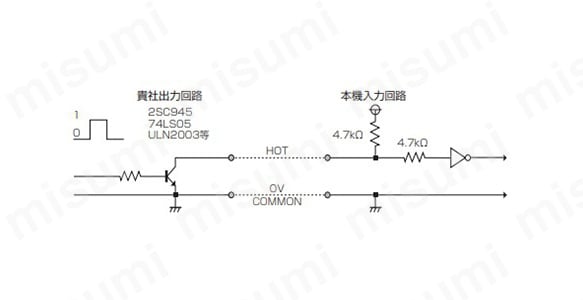

外部デジタル信号による光量可変制御［8bit入力（BCD）］ 各TRのオン／オフを組み合わせることで100階調での光量調整が可能。

外部デジタル信号による光量可変制御［8bit入力（BCD）］
各TRのオン／オフを組み合わせることで100階調での光量調整が可能。

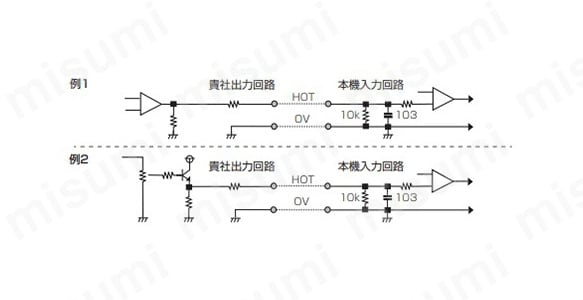

外部アナログ電圧信号による光量可変制御［DC0～5V入力］

外部アナログ電圧信号による光量可変制御［DC0～5V入力］

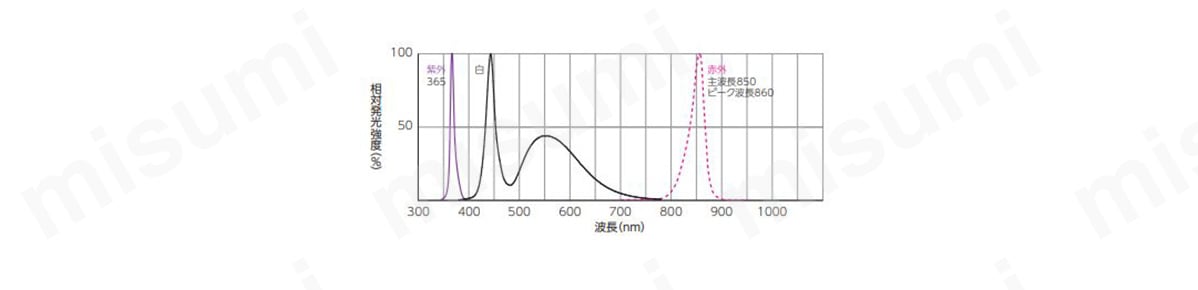

発光波長／スペクトル分布

発光波長／スペクトル分布

調光方式による区分
アナログボリュームによる手動調光LFS-15K LFS-15M
外部デジタル信号（BCDコード）による調光LFS-15K-D LFS-15M-D
外部アナログ電圧信号（0-5V）による調光LFS-15K-A LFS-15M-A
設定できる発光時間幅による区分
Kシリーズ1～990μs間LFS-15K LFS-15K-D LFS-15K-A
Mシリーズ10μs～9.9ms間LFS-15M LFS-15M-D LFS-15M-A

Kタイプ仕様 （発光時間1µs～990µs間設定）

型式LFS-15KLFS-15K-UV365LFS-15K-IRLFS-15K-DLFS-15K-D-UV365LFS-15K-D-IRLFS-15K-ALFS-15K-A-UV365LFS-15K-A-IR
発光色白紫外赤外白紫外赤外白紫外赤外
タイプKタイプ（発光時間1～990μs間設定）
特長アナログボリューム調光外部デジタル信号調光（BCDコード）外部アナログ電圧信号調光（0-5V間）
発光周波数範囲0～10kHz（100Hz以上時は発光時間幅制限あり）
発光時間幅設定範囲1～990μs間（1～99μs間は1μs刻み、10～990μs間は10μs刻みで設定）
調光アナログボリュームによる手動調光デジタルスイッチによる手動調光（100階調）
外部8ビットデジタル信号による調光（BCDコード）		アナログボリュームによる手動調光
外部電圧信号（0～5V）による調光
調光範囲約25～100%間
入力電源電圧AC85～264V
消費電力16ワット15ワット16ワット16ワット15ワット16ワット16ワット15ワット16ワット
外形寸法W122×H66×D204mm（突起部除く）
質量1.4kg
  • ※ 発光には外部トリガー信号の入力が必要です。
  • ※ TTL＋またはオープンコレクタ、リレー接点信号などをご用意ください。
  • ※ 紫外光ピーク波長365nm、赤外光ピーク波長860nm／中心波長850nmです。

Mタイプ仕様 （発光時間10µs～9.9ms間設定）

型式LFS-15MLFS-15M-UV365LFS-15M-IRLFS-15M-DLFS-15M-D-UV365LFS-15M-D-IRLFS-15M-ALFS-15M-A-UV365LFS-15M-A-IR
発光色白紫外赤外白紫外赤外白紫外赤外
タイプMタイプ（発光時間10μs～9.9ms間設定）
特長アナログボリューム調光外部デジタル信号調光（BCDコード）外部アナログ電圧信号調光（0-5V間）
発光周波数範囲0～10kHz（10Hz以上時は発光時間幅制限あり）
発光時間幅設定範囲10μs～9.9ms間（10～990μs間は10μs刻み、100μs～9.9ms間は100μs刻みで設定）
調光アナログボリュームによる手動調光デジタルスイッチによる手動調光（100階調）
外部8ビットデジタル信号による調光（BCDコード）		アナログボリュームによる手動調光
外部電圧信号（0～5V）による調光
調光範囲約25～100%間
入力電源電圧AC85～264V
消費電力16ワット15ワット16ワット16ワット15ワット16ワット16ワット15ワット16ワット
外形寸法W122×H66×D204mm（突起部除く）
質量1.4kg
  • ※ 発光には外部トリガー信号の入力が必要です。
  • ※ TTL＋またはオープンコレクタ、リレー接点信号などをご用意ください。
  • ※ 紫外光ピーク波長365nm、赤外光ピーク波長860nm／中心波長850nmです。

型番リスト

表示件数:
  1. 1
型番
仕様
消費電力
調光制御方式
発行時間幅
発光色
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
K型
16W
アナログボリューム
1～990µs
白

1個

288,767円( 317,644円 )

19日目

K型
16W
外部制御 (アナログ電圧信号)、アナログボリューム
1～990µs
白

1個

312,669円( 343,936円 )

19日目

K型
16W
外部制御 (アナログ電圧信号)、アナログボリューム
1～990µs
赤外(850nm)

1個

318,056円( 349,862円 )

19日目

K型
15W
外部制御 (アナログ電圧信号)、アナログボリューム
1～990µs
紫外(365nm)

1個

427,321円( 470,053円 )

19日目

K型
16W
外部制御 (8ビットデジタル信号)、デジタルスイッチ
1～990µs
白

1個

312,669円( 343,936円 )

19日目

K型
16W
外部制御 (8ビットデジタル信号)、デジタルスイッチ
1～990µs
赤外(850nm)

1個

318,056円( 349,862円 )

19日目

  • 注文停止中

LFS-15K-D-UV365

K型
15W
外部制御 (8ビットデジタル信号)、デジタルスイッチ
1～990µs
紫外(365nm)

1個

427,321円( 470,053円 )

-

K型
16W
アナログボリューム
1～990µs
赤外(850nm)

1個

372,677円( 409,945円 )

19日目

K型
15W
アナログボリューム
1～990µs
紫外(365nm)

1個

407,417円( 448,159円 )

19日目

M型
16W
アナログボリューム
10µs～9.9ms
白

1個

308,981円( 339,879円 )

19日目

M型
16W
外部制御 (アナログ電圧信号)、アナログボリューム
10µs～9.9ms
白

1個

312,669円( 343,936円 )

19日目

M型
16W
外部制御 (アナログ電圧信号)、アナログボリューム
10µs～9.9ms
赤外(850nm)

1個

318,056円( 349,862円 )

19日目

M型
15W
外部制御 (アナログ電圧信号)、アナログボリューム
10µs～9.9ms
紫外(365nm)

1個

427,321円( 470,053円 )

19日目

M型
16W
外部制御 (8ビットデジタル信号)、デジタルスイッチ
10µs～9.9ms
白

1個

312,669円( 343,936円 )

19日目

M型
16W
外部制御 (8ビットデジタル信号)、デジタルスイッチ
10µs～9.9ms
赤外(850nm)

1個

318,056円( 349,862円 )

19日目

M型
15W
外部制御 (8ビットデジタル信号)、デジタルスイッチ
10µs～9.9ms
紫外(365nm)

1個

427,321円( 470,053円 )

19日目

M型
16W
アナログボリューム
10µs～9.9ms
赤外(850nm)

1個

372,677円( 409,945円 )

19日目

M型
15W
アナログボリューム
10µs～9.9ms
紫外(365nm)

1個

407,417円( 448,159円 )

19日目

  1. 1

Loading...

詳細情報

基本情報

ファイバーライトガイド直結式のLEDストロボ照明。
【特長】
・パワーLEDと特殊光学設計により、省電力で高輝度発光を実現。発光色は白・赤外・紫外を選べます。
・外部トリガー信号で同期発光。
・外部信号調光対応機種もある。
・LEDによるストロボ発光なので、ランプ交換が不要な長寿命。ファンレスなので優れた静音性を確保できます。
・発光時間は1µs～9.9msで、繰り返し発光周期は最大10kHzまで設定可能。発光ごとの光量変動がありません。ファイバーライトガイド直結型なので、お持ちのライトガイドをそのままご利用いただけます。
【用途】
・インクジェットなどの高速飛翔体。
・高倍率撮影時のストロボ光源。

(i)ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
