Line5 R20/40-60°ラウンドプロファイル RPH24
-
- 基準フレーム幅(mm)：
- 20
-
- フレームシリーズ：
- IMAO （item） Line 5
-
- フレーム形状：
- 角度つき
-
- 表面処理：
- 白アルマイト
-
- 角度(°)：
- 60
型番
未確定2件の候補があります。
Loading...
商品情報

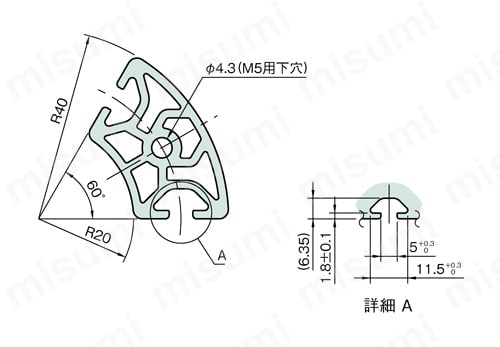

外形図
製品仕様
- L5-RPH24D60N-3M：定寸3,000mm+切りしろ
- L5-RPH24D60N-（必要長さ）mm：最大3,000mm
| 材質 | Al（JIS 6N01相当） |
|---|---|
| 処理 | アルマイト表面処理 |
| カラー | ナチュラル |
| 断面積 | 3.16cm2 |
| 断面2次モーメント | Ix：2.48cm4／Iy：1.65cm4 |
| 質量 | 0.85kg/m |
傾きのある台、机の取付に。
型番リスト
- 表示件数:
| 型番 |
長さ【定尺】(mm) |
長さ-カット品(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
3000
|
-
| 10 | 1個 | 6,900円(
7,590円
) | 3日目 | |
-
|
30 ～ 2999
| 10 | 1個 | -( -
) | 3日目 |
Loading...
詳細情報
基本情報
Line5シリーズ 60°角度付きアルミフレームです。【材質】 アルミ【処理】 アルマイト
カタログ
商品担当おすすめ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
