SMC

型番：LQ1L44-F

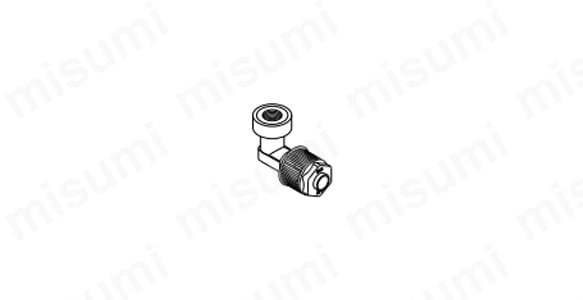

ふっ素樹脂製管継手 LQ1シリーズフィメイルエルボミリサイズ SMC ﾌｯｿｼﾞｭｼﾂｷﾞﾃ LQｼﾘｰｽﾞ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引
一部当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(2件)

通常価格(税別): 2,389円～ 6,389円

税込価格: 2,628円～ 7,028円

200℃対応のふっ素樹脂継手、フィメイルエルボ。【特長】・独自のアイデアで開発...

詳細情報を確認する

チューブサイズ規格：

メートル系
種類：

継手本体
本体材質：

PFA
接続種類：

ねじ⇔管
ねじ・管接続種類：

めねじエルボ
最高使用温度(℃)：

200

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

取り扱い説明書はこちら

型番

LQ1L44-F 解除

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

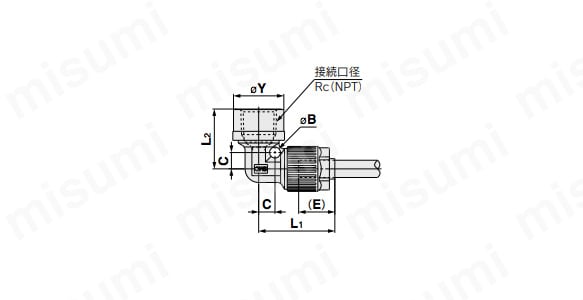

外形図

（E）：ナット端面からの必要チューブ挿入代参考寸法

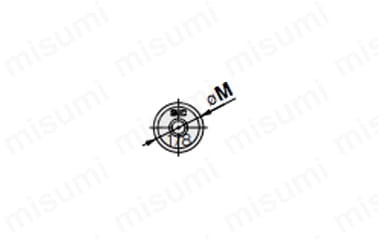

サイズ1の場合

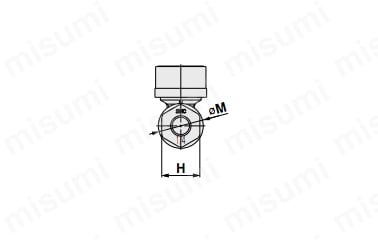

サイズ2～5の場合

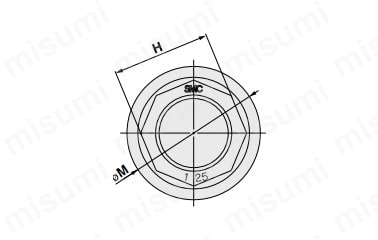

サイズ6の場合

製品仕様

仕様

項目	型番
項目	LQ1□10	LQ1□20	LQ1□30	LQ1□40	LQ1□50	LQ1□60
材質	New PFA
最高使用圧力（20℃の時）	1.0MPa
耐圧力	耐圧および耐熱性能曲線をご参照ください。
使用温度	0～+200℃

シリーズ

シリーズ		サイズ	管接続口径							チューブ外径
			管接続口径							ミリサイズ
			なし	1/8"	1/4"	3/8"	1/2"	3/4"	1"	φ3	φ4	φ6	φ8	φ10	φ12	φ19	φ25
エルボ LQ1L	フィメイル	1	-	○	-	-	-	-	-	○	○	-	-	-	-	-	-
		2	-	○	○	-	-	-	-	●	●	○	-	-	-	-	-
		3	-	○	○	○	-	-	-	●	-	●	●	○	-	-	-
		4	-	○	○	○	○	-	-	-	-	-	-	●	○	-	-
		5	-	-	-	○	○	○	-	-	-	-	-	-	●	○	-
		6	-	-	-	-	-	○	○	-	-	-	-	-	-	●	○

注）○：基準サイズ、●：レジューサ付

規格表

単位：mm

型番	適用チューブ外径	接続ねじRc・NPT	B	C	E	H	L₁	L₂	M	Y
LQ1L11-F□	φ4	1/8"	2	4	10	-	18.5	16	11.5	18.5
LQ1L12-F□	φ3	1/8"	2	4	10	-	18.5	16	11.5	18.5
LQ1L21-F□	φ6	1/8"	4	6	15	14	28	19.5	16.5	18.5
LQ1L22-F□	φ4
LQ1L2C-F□	φ3
LQ1L23-F□	φ6	1/4"						22		21.5
LQ1L24-F□	φ4
LQ1L2F-F□	φ3
LQ1L31-F□	φ10	1/4"	5	9	20	17	36.5	22	23	21.5
LQ1L32-F□	φ8
LQ1L33-F□	φ6
LQ1L34-F□	φ10	3/8"						24.5		25
LQ1L35-F□	φ8
LQ1L36-F□	φ6
LQ1L3E-F□	φ3				15	14	31.6	24.5	16.5
LQ1L39-F□	φ10	1/8"			20	17	36.6	21.8	23	18.5
LQ1L310-F□	φ8	1/8"			20	17	36.6	21.8	23	18.5

※ その他の型番についてはカタログをご参照ください。

商品特長詳細

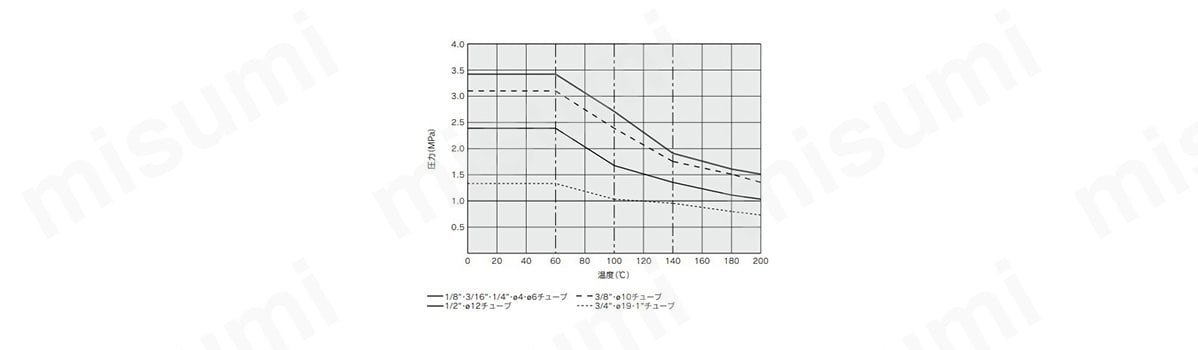

耐圧および耐熱性能

注意・禁止事項

注意

1. チューブ接続は、専用工具にて行ってください。

2. ナットは、ボディ端面までねじ込み、さらにボディ端面まで突当たった事を確認するため、目安としてさらに1/8回転締付けてください。なおナットが回らなければ締付けが十分な状態です。また下記適正締付トルクをご参照ください。

ボディサイズ	トルク（N・m）
2	0.3～0.4
3	0.8～1.0
4	1.0～1.2
5	2.5～3.0
6	5.5～6.0

注）ボディサイズ1は手締めにて締付けてください。

型番リスト

表示件数:

型番	適用チューブ外径(mm) D(D1)	接続ねじの種類 M(M1)	接続ねじの呼び M(M1)	梱包	ボディサイズ	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

注文停止中

LQ1L44-F

1個

3,689円( 4,058円 )

詳細情報

基本情報

基本情報

200℃対応のふっ素樹脂継手、フィメイルエルボ。
【特長】
・独自のアイデアで開発された4重シール構造（PAT.）によって、高いシール性が得られ、液漏れ防止に対し高い信頼性を発揮する。
・液溜を極小にして液置換特性に優れている。
・ナットのシールロックによる緩み止め機構。
・台形ねじにより高トルクによる施工が可能。
・ナットのチューブホールド部が2段押えにより確実なチューブ保持が可能。
・チューブの曲げ、変形に強い。
・ナット締付けは、継手ボディの端面までねじ込むだけ。
・位置合せのゲージ管理が不要。
・台形ねじのため、ナットの斜め入れがない。
・チューブサイズの変更が可能。
・省スペース、省配管工数。
