SMC

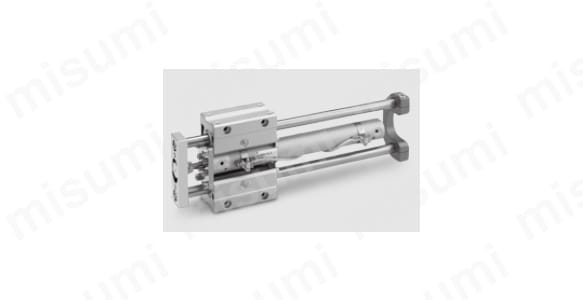

ガイド付シリンダコンパクトタイプ MGCシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(2件)

通常価格(税別): -

税込価格: -

基本シリンダとガイドロッドを一体化。【特長】・エアクッション標準装備。・軽量、...

詳細情報を確認する

種類：

ガイド付シリンダ
シリンダ作動方式：

複動
ロッド作動方式：

片ロッド
本体形状：

ガイド付
付加機能：

標準 / ロッド回り止め機能付
環境・用途：

標準
周囲温度(℃)：

-10::60
使用圧力(MPa)：

0.15::1
クッション：

エアクッション

(i)ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
オートスイッチの詳細につきましては、カタログp590～p592をご参照下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

型番

未確定2件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

型番／ストローク表

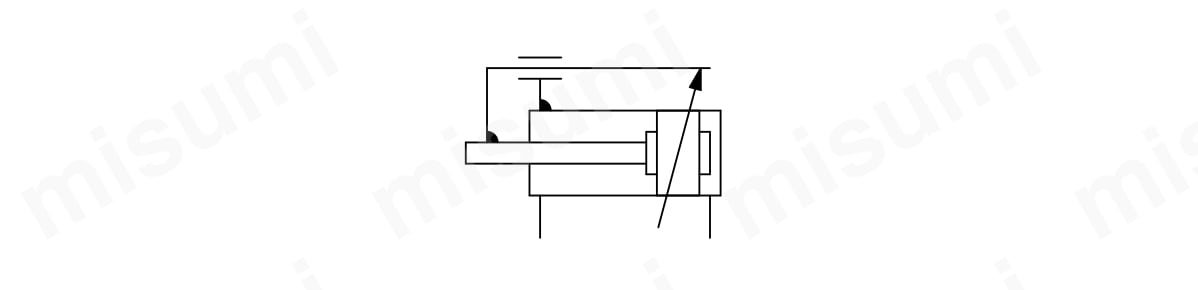

表示記号
エアクッション

型番（軸受の種類）	チューブ内径（mm）	標準ストローク（mm）	ロングストローク（mm）
MGCM（すべり軸受） MGCL（ボールブッシュ）	20	75、100、125、150、200	250、300、350、400
	25	75、100、125、150、200、250、300	350、400、450、500
	32		350、400、450、500、600
	40		350、400、450、500、600、700、800
	50		350、400、450、500、600、700、800、900、1,000

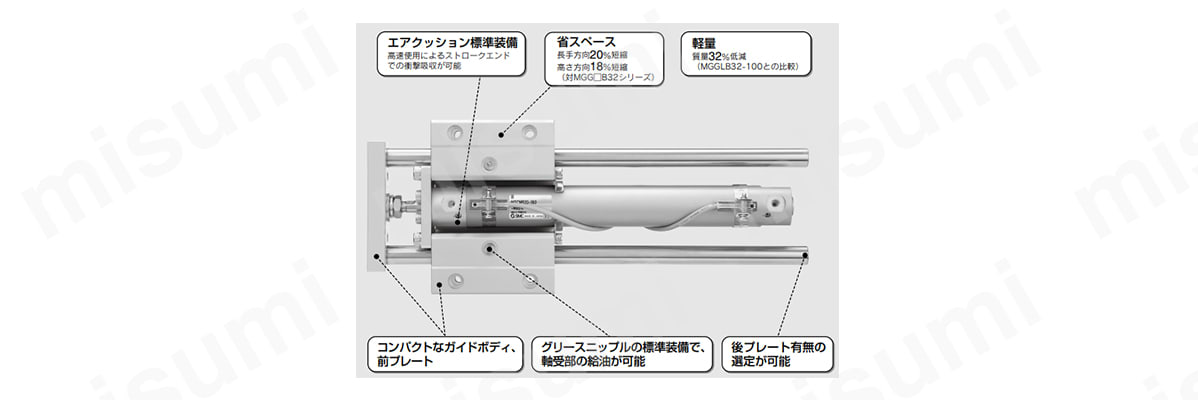

商品特長詳細

基本シリンダとガイドロッドを一体化

エアクッション標準装備

高速使用によるストロークエンドでの衝撃吸収が可能

省スペース

長手方向20％短縮・高さ方向18％短縮（対MGG□B32シリーズ）

軽量

質量32％低減（MGGLB32-100との比較）

コンパクトなガイドボディ、前プレート
グリースニップルの標準装備で、軸受部の給油が可能
後プレート有無の選定が可能

バリエーション

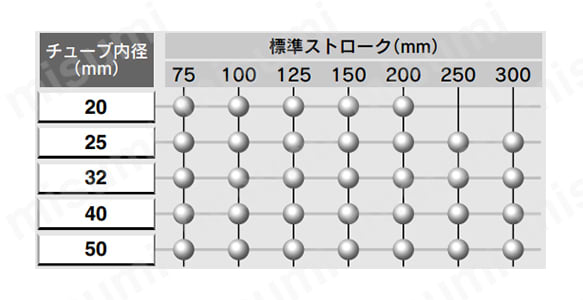

標準ストローク

標準ストロークシリンダ

対応表

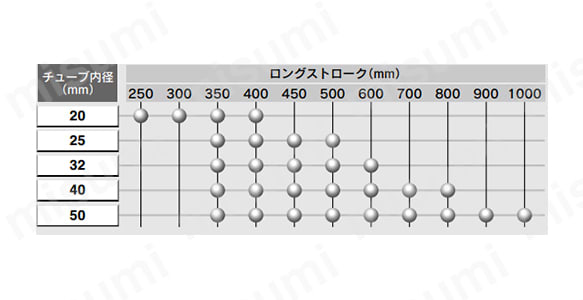

ロングストローク

ロングストロークシリンダ

対応表

型番リスト

表示件数:

型番	ストローク L(mm)	シリンダ内径 D(φ)	ポートねじの種類	取付支持形式	軸受の種類	後プレートの有無	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

MGCMB50-350	350	50	Rc	基本形	すべり軸受	後プレートなし	1個	-( - )	9日目
MGCMB50-350-R	350	50	Rc	基本形	すべり軸受	後プレート付	1個	-( - )	9日目

詳細情報

基本情報

基本情報

基本シリンダとガイドロッドを一体化。
【特長】
・エアクッション標準装備。
・軽量、省スペースです。
・コンパクトなガイドボディ、前プレート。
・グリースニップルの標準装備で、軸受部の給油が可能。
・後プレート有無の選定が可能。

(i)ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
オートスイッチの詳細につきましては、カタログp590～p592をご参照下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品ガイド付シリンダコンパクトタイプ MGCシリーズ	ガイド付シリンダファインロックシリンダ内蔵コンパクトタイプ MLGCシリーズ	ガイド付シリンダ	潤滑保持機能（ルブリテーナ）付デュアルロッドシリンダコンパクトタイプ CXSJシリーズ	ガイド付シリンダエンドロックタイプ MGGシリーズ	デュアルロッドシリンダコンパクトタイプ二次電池対応 25A-CXSJシリーズ	ガイド付シリンダ MGGシリーズ	ガイド付薄形シリンダ MGPシリーズ耐水性向上タイプ	ガイド付薄形シリンダ MGPシリーズ	複合機能付ガイド付シリンダ STMシリーズ	ガイド付薄形シリンダ MGPシリーズガイド部ルブリテーナ付	高耐久機器HPシリーズ（長寿命）小形ガイド付コンパクトシリンダ MSDG-L-HP1シリーズ	ガイド付薄形シリンダ MGPシリーズフランジ付
メーカー	SMC	SMC	ミスミ	SMC	SMC	SMC	SMC	SMC	SMC	ＣＫＤ	SMC	ＣＫＤ	SMC
通常価格	-	46,409円～	-	17,512円～	115,002円	7,442円～	30,811円～	19,039円～	-	-	17,397円～	19,051円～	14,408円～
通常出荷日	9日目	19日目	在庫品1日目～当日出荷可能	19日目	19日目	19日目	6日目～	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	7日目～	19日目	10日目～	19日目
種類	ガイド付シリンダ	-	ガイド付シリンダ	ガイド付シリンダ	ガイド付シリンダ	ガイド付シリンダ	ガイド付シリンダ	ガイド付シリンダ	ガイド付シリンダ	ガイド付シリンダ	ガイド付シリンダ	ガイド付シリンダ	ガイド付シリンダ
シリンダ作動方式	複動	-	複動タイプ	複動	複動	複動	複動	複動	複動	複動	複動	複動	複動
ロッド作動方式	片ロッド	-	片ロッド	片ロッド	片ロッド	片ロッド	片ロッド	片ロッド	片ロッド	片ロッド	片ロッド	片ロッド	片ロッド
本体形状	ガイド付	-	ガイド付	ガイド付	ガイド付	ガイド付	ガイド付	ガイド付	ガイド付	ガイド付	ガイド付	ガイド付	ガイド付
付加機能	標準 / ロッド回り止め機能付	-	標準	ロッド回り止め機能付 / シリンダ推力倍力機能付 / ストローク調整付	標準 / 落下防止機能付 / ロッド回り止め機能付	標準	標準 / ロッド回り止め機能付	標準	標準 / ロッド回り止め機能付	高剛性・高精度ガイド / ロッド回り止め機能付	標準	高剛性・高精度ガイド	標準

back next

ガイド付シリンダコンパクトタイプ MGCシリーズのレビュー

この商品のレビューはありませんレビューを書く

よくあるご質問（FAQ）

Q ガイド付シリンダ：MGG/MGCシリーズのシリンダ部を交換するため、手配品番を教えて下さい。: A

ガイド付シリンダMGGとMGGエンドロックタイプ、及びガイド付シリンダ/コンパクトタイプMGCについては、基本シリンダはCDG1-Zシリーズになります。
基本シリンダCDG1‐Zの型式は、MGGはラバークッションタイプ、MGCはエアクッションタイプです。
MGG/エンドロックタイプは、MGG用エンドロックシリンダとなりますので、CDG1-Zの品番末尾に‐XC70を付けて下さい。

Q ガイド付シリンダ：MGG/MGCシリーズのデュアル行程シリンダ（‐XC11）の制御について教えて下さい。: A

取付け方法（水平、垂直）等により、様々な回路構成があります。
例えば、水平取付けにおいては中間位置保持のため、ロッド側から低圧を供給します。垂直下向き取付けにおいては、下降方向のシリンダ推力に、負荷重量分が足されますので、逆流機能付減圧弁でバランスを取る方法が有ります。
水平、垂直共に中間停止時は慣性力の考慮も必要です。商社あるいはSMC営業との仕様打合せをお勧めします。
