エアシリンダ 複動形 CJ1シリーズ

エアシリンダ 複動形 CJ1シリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる(1件)
通常価格(税別)
1,489円 ~ 1,667円
税込価格
1,638円 ~ 1,834円

複動シリンダの小型シリーズ化。【特長】・現行CJ2、Φ6複動シリンダの小型タイ...

詳細情報を確認する

  • 種類:
    一般型シリンダ
  • シリンダ内径 D(φ):
    4
  • シリンダ作動方式:
    複動
  • ロッド作動方式:
    片ロッド
  • 本体形状:
    丸形
  • 付加機能:
    標準
  • 環境・用途:
    標準
  • 周囲温度(℃):
    -10::70
  • クッション:
    なし
  • 使用圧力(MPa):
    0.2~0.7
  • 仕様:
    適用配管チューブ ポリウレタン/ソフトナイロン
  • 取付支持形式:
    基本形
  • オーダーメイド仕様:
    なし
  • パッキン材質:
    NBR

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
  • CADデータは、一部の型番には対応しておりません。

型番

未確定4件の候補があります。

Loading...

商品情報

外形図

複動形/基本形

単位:mm

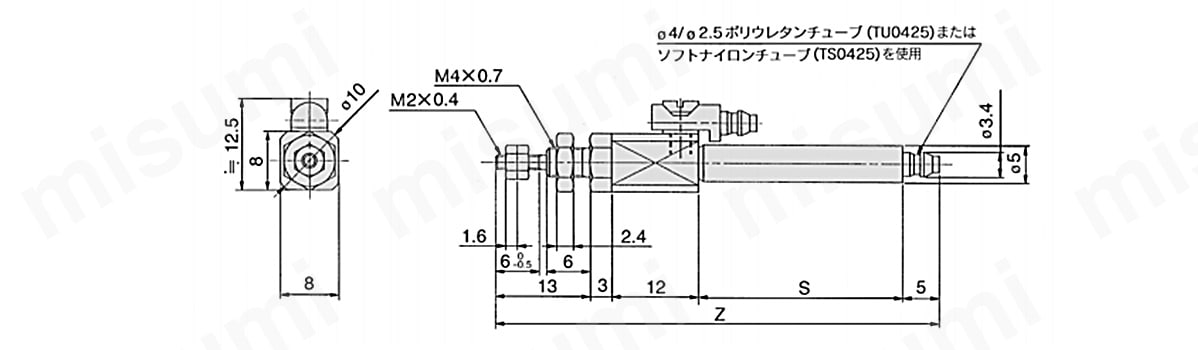

CJ1シリーズ(チューブ内径4mm)の外形寸法図

チューブ内径4mm、チューブ内径2.5mmポリウレタンチューブまたはソフトナイロンチューブを使用。

製品仕様

CJ1シリーズ(チューブ内径4mm)の外観

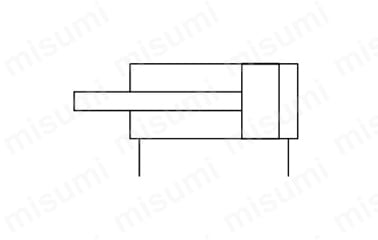

JIS記号(複動/片ロッド クッションなし)

JIS記号(複動/片ロッド クッションなし)

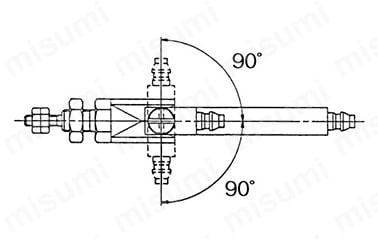

ロッドカバー側継手の配管方向を±90°の範囲で変更可能

ロッドカバー側継手の配管方向を±90°の範囲で変更可能

仕様

作動方式複動片ロッド
使用流体空気
保証耐圧力1.05MPa
最高使用圧力0.7MPa
最低使用圧力0.2MPa
周囲温度および使用流体温度-10~+70℃(ただし凍結なきこと)
使用ピストン速度50~500mm/s
クッションなし
ストローク長さの許容差0~+0.5
取付支持形式基本形
給油不要(無給油)

適用配管チューブ

チューブの種類材質サイズチューブ型番
外径内径
ミリサイズポリウレタン4mm2.5mmTU0425
ソフトナイロン4mm2.5mmTS0425

理論出力表

単位:N

チューブ内径
(mm)
ロッド径
(mm)
作動方式受圧面積
(mm2
使用圧力(MPa)
0.20.30.40.50.60.7
42OUT12.62.523.785.046.307.568.82
IN9.41.882.823.764.705.646.58

質量表

単位:g

チューブ内径
(mm)
シリンダストローク
(mm)
質量
4512.0
1012.4
1512.8
2013.2

構造

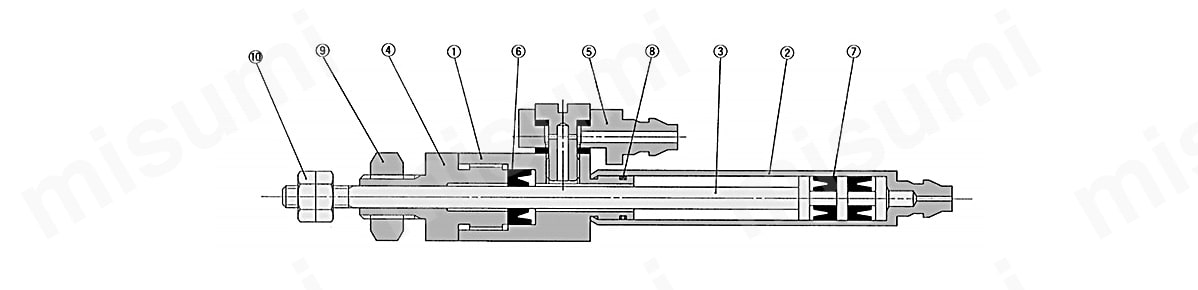

CJ1シリーズ(チューブ内径4mm)の構造図

構成部品

番号名称材質備考
1ロッドカバー黄銅無電解ニッケルめっき
2シリンダチューブ黄銅無電解ニッケルめっき
3ピストンステンレス鋼-
4パッキン押え黄銅無電解ニッケルめっき
5管継手本体 黄銅無電解ニッケルめっき
ガスケット NBR+SUS304-
6ロッドパッキンNBR-
7ピストンパッキンNBR-
8チューブガスケットNBR-
9取付用ナットニッケルめっき
10ロッド先端ナット亜鉛クロメート

規格表

チューブ内径(mm)記号
SZ
ストローク
51015205101520
41823283351566166

注意・禁止事項

注意・禁止事項

  • 配管:シリンダチューブに横方向の力が加わるような無理な配管はしないでください。シリンダチューブが傾き作動不良の原因となります。
  • 取付け:シリンダチューブを直接くわえての取付けはしないでください。チューブの変形を招き作動不良の原因となります。ピストンロッドをラジオベンチなどで直接くわえての取付けはしないでください。ピストンロッドの傷により軸受およびロッドパッキンの損傷を招き、作動不良やエア漏れの原因となります。
  • スペックの詳細はカタログをご参照ください。
  • 商品画像は代表画像となっております。CADデータは、一部の型番には対応しておりません。

型番リスト

型番
ストローク L(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
5

1個

1,489( 1,638円 )

在庫品1日目

当日出荷可能

10

1個

1,489( 1,638円 )

在庫品1日目

当日出荷可能

15

1個

1,589( 1,748円 )

在庫品1日目

当日出荷可能

20

1個

1,667( 1,834円 )

在庫品1日目

当日出荷可能

Loading...

詳細情報

基本情報

複動シリンダの小型シリーズ化。
【特長】
・現行CJ2、Φ6複動シリンダの小型タイプとしてシリンダ内径Φ4を追加
・ロッドカバー側継手の配管方向の自由化
・ロッドカバー側継手の配管方向を±90°の範囲で変更できます
・型式:CJ1B4
・チューブ内径:4mm
・標準ストローク:5mm、10mm、15mm、20mm

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
  • CADデータは、一部の型番には対応しておりません。

カタログ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
