廣杉計器

ラグ端子／HRT-G

Name: ラグ端子／HRT-G
Brand: 廣杉計器
SKU: 221006308035
Rating: 5 (1 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

一部当日出荷可能

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）

通常価格(税別): 13円～ 25円

税込価格: 14円～ 28円

【対応ねじの呼び（M）】2／2.6／3／4【材質】黄銅【処理】金メッキ（ニッケ...

詳細情報を確認する

種類：

裸圧着端子
形状：

その他
シリーズ：

その他
特長：

金メッキ

型番

未確定4件の候補があります。

CADデータ未対応

My部品表保存
比較

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

HRT-100G

HRT-200G

HRT-300G

HRT-400G

HRT-500G

製品仕様

RoHS対応製品

規格表

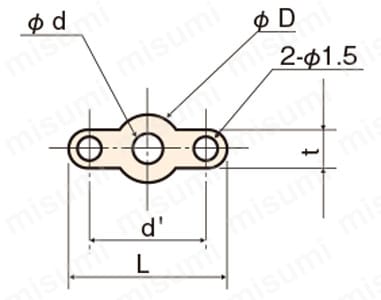

HRT-100G

穴径	板厚	d	d'	D	t	L	型番
M2	0.3	2.2	9	5	3	12	HRT-102G
M2.6	0.5	2.8	13	6	3	16	HRT-126G
M3		3.2	18	7	3.5	21.5	HRT-103G
M4		4.2	18.5	8	3.5	22	HRT-104G

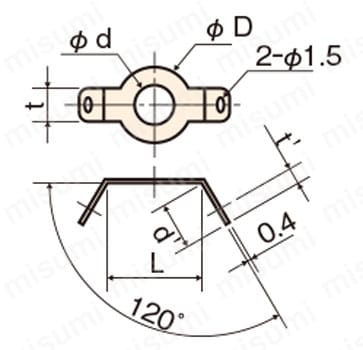

HRT-200G

穴径	板厚	d	d'	D	t	L	型番
M2.6	0.4	2.8	1.8	6	4	12	HRT-226G
M3	0.4	3.2	1.5	7	3.5	13	HRT-203G
M4	0.6	4.2	1.5	8.5	4	17	HRT-204G

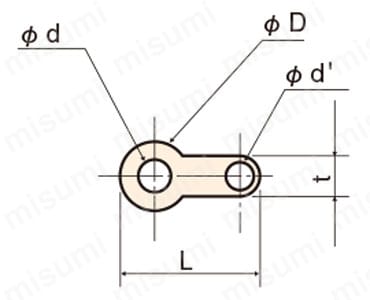

HRT-300G

穴径	板厚	d	d'	D	t	t'	L	型番
M2	0.3	2.2	4	5	5	2.7	12	HRT-302G
M3	0.4	3.2		8		3	14	HRT-303G
M4	0.5	4.2		8		4	14	HRT-304G

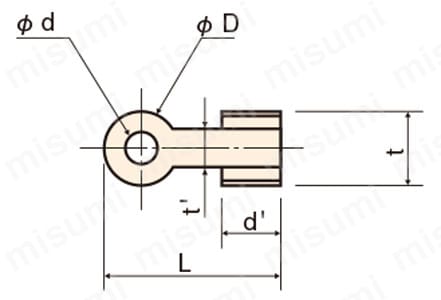

HRT-400G

穴径	d	d'	D	t	t'	L	型番
M2	2.2	4	5	3	1.5	6	HRT-402G
M2.6	2.8	4	6	3	1.5	7	HRT-426G
M3	3.2	5	7	3.5	1.75	8	HRT-403G
M4	4.2	5	8	3.5	1.75	10	HRT-404G

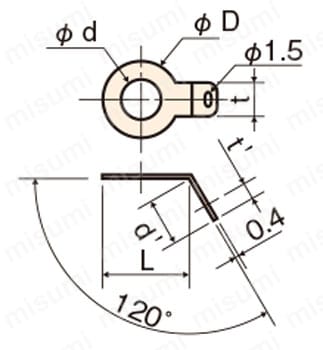

HRT-500G

穴径	d	d'	D	t	t'	L	型番
M2	2.2	4	5	3	1.5	5.5	HRT-502G
M2.6	2.8	4	6	3	1.5	6.5	HRT-526G
M3	3.2	5	7	3.5	1.75	7.5	HRT-503G
M4	4.2	5	8	3.5	1.75	9	HRT-504G

型番リスト

表示件数:

型番	内径 d(φ)	外径 D(mm)	全長 L(mm)	幅 t(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

HRT-226G	2.8	6	12	4	10	50個	25円( 28円 )	在庫品1日目当日出荷可能
注文停止中 HRT-303G	3.2	8	14	5	10	50個	13円( 14円 )	-
注文停止中 HRT-426G	2.8	6	7	3	10	50個	19円( 21円 )	-
注文停止中 HRT-526G	2.8	6	6.5	3	10	50個	17円( 19円 )	-

詳細情報

基本情報

基本情報

【対応ねじの呼び（M）】2／2.6／3／4
【材質】黄銅
【処理】金メッキ（ニッケル下地）

カタログ

商品TOP

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
