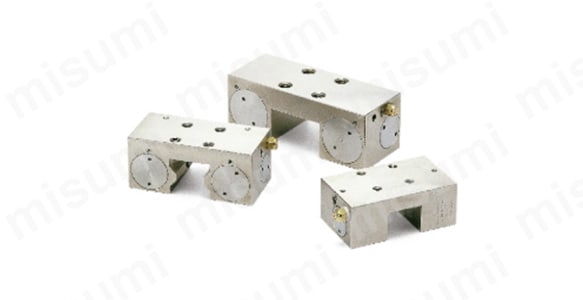

リニアクランパ・ズィー MK
- 通常価格(税別)
- 69,477円 ～ 185,230円
- 税込価格
- 76,425円 ～ 203,753円
テーブルの保持、任意の位置ぎめ、びびり防止に使用するリニアクランパ・ズィー。【...
商品情報

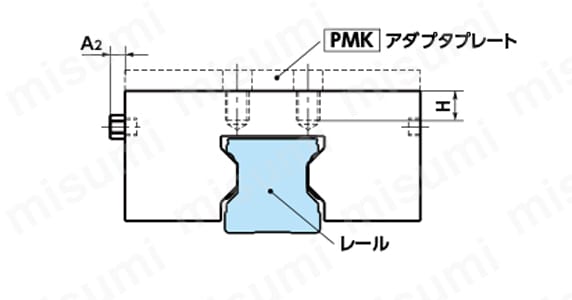

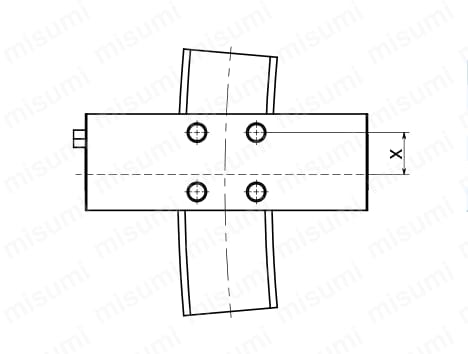

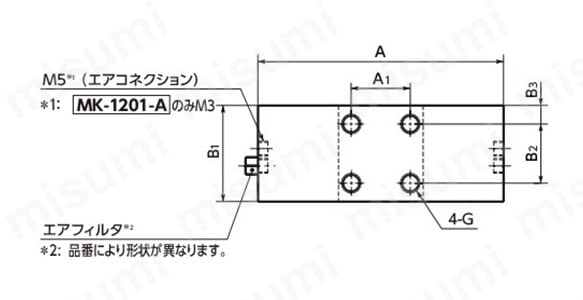

外形図

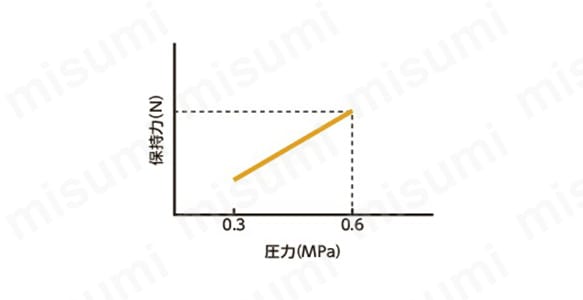

製品仕様

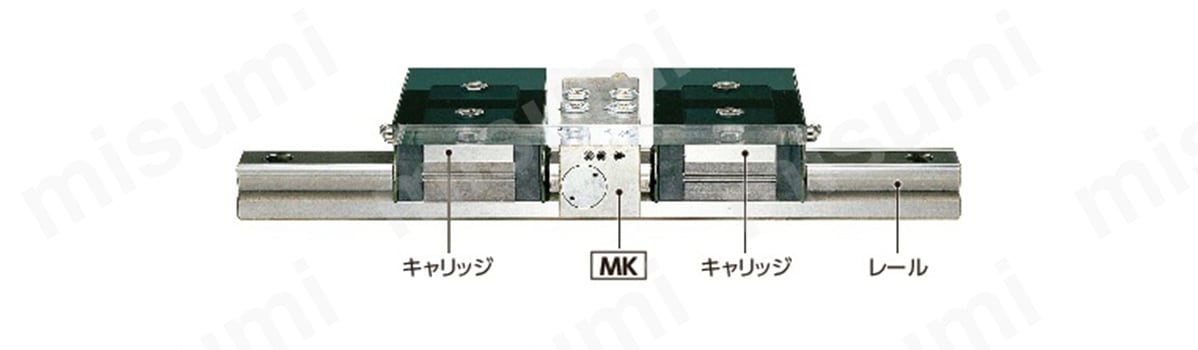

既存システムへの組みつけも容易です。リニアガイドウェイのレールの延長、テーブルサイズの変更など、設計変更は不要です。

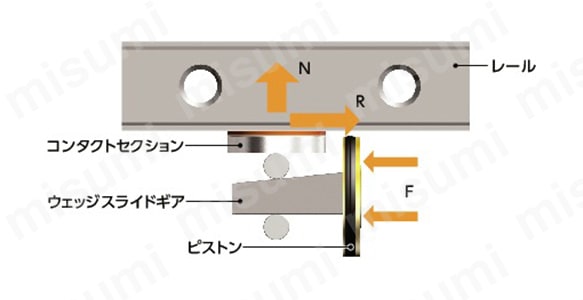

構造
製品仕様
材質・仕上げ
- 制御方式：空気圧・常時開
- 最低使用圧力：0.3MPa
- 最高使用圧力：0.6MPa
- レスポンスタイム：max.0.06s
- ・クランプ寿命※：500万回
- 使用温度：0～70℃
- 適用レールの呼び：#12～#100
※参考値であり、保証値ではありません。
- 本体：SCr415相当、無電解ニッケルメッキ
- エアフィルタ：真鍮
- コンタクトセクション：SUJ2相当、表面処理なし
- アジャストスクリュー：SUJ2相当、表面処理なし
- キャップ：SUS303
規格表
寸法・性能
| 型番 | 保持力*1 （N） | A | A1 | A2 | B1 | B2 | B3 | G | H | 質量 （kg） |
|---|---|---|---|---|---|---|---|---|---|---|
| MK-1201-A | 350 | 48.6 | 15 | - | 50 | 15 | 20.5 | M4 | 4.5 | 0.2 |
| MK-1501-A | 650 | 55 | 15 | 5 | 39 | 15 | 15.5 | M4 | 4.5 | 0.24 |
| MK-1501-E | 650 | 55 | 15 | 6 | 39 | 15 | 15.5 | M4 | 4.5 | 0.23 |
| MK-1501/300 | 650 | 64 | 15 | 5 | 39 | 15 | 15.5 | M4 | 4.5 | 0.28 |
| MK-1502-K | 650 | 55 | 15 | 5 | 39 | 15 | 15.5 | M4 | 4.5 | 0.24 |
| MK-1502-KB | 650 | 77 | 15 | 5 | 49 | 15 | 21.5 | M5 | 5 | 0.27 |
| MK-1503-BM | 650 | 55 | 15 | 6 | 39 | 15 | 15.5 | M4 | 4.5 | 0.23 |
| MK-1504-F | 650 | 55 | 15 | 6 | 39 | 15 | 15.5 | M4 | 4.5 | 0.23 |
| MK-1505-AK | 650 | 55 | 15 | 5 | 39 | 15 | 15.5 | M4 | 4.5 | 0.23 |
| MK-1510-B | 650 | 55 | 15 | 5 | 39 | 15 | 15.5 | M4 | 4.5 | 0.23 |
| MK-1701-B | 350 | 70 | 15 | 5 | 48 | 15 | 11.5 | M5 | 7.5 | 0.25 |
| MK-2001-A | 1,000 | 66 | 20 | 5 | 39 | 20 | 5 | M5 | 5.5 | 0.3 |
| MK-2001-E | 1,000 | 66 | 20 | 5 | 39 | 20 | 9 | M6 | 6 | 0.33 |
| MK-2001-G | 650 | 60 | 15 | 5 | 59 | 25 | 22 | M5 | 6 | 0.33 |
| MK-2002-K | 1,000 | 66 | 20 | 5 | 39 | 20 | 5 | M5 | 5.5 | 0.3 |
| MK-2002-KB | 1,000 | 88 | 20 | 5 | 39 | 20 | 5 | M5 | 5.5 | 0.36 |
| MK-2003-BM | 1,000 | 66 | 20 | 5 | 39 | 20 | 9 | M6 | 6 | 0.33 |
| MK-2004-F | 1,000 | 66 | 20 | 5 | 39 | 20 | 9 | M6 | 6 | 0.33 |
| MK-2005-A | 1,000 | 66 | 20 | 5 | 39 | 20 | 5 | M5 | 5.5 | 0.31 |
| MK-2005-AK | 1,000 | 66 | 20 | 5 | 39 | 20 | 9 | M6 | 6 | 0.33 |
| MK-2005-KB | 650 | 80 | 20 | 5 | 39 | 20 | 15.5 | M4 | 4.5 | 0.33 |
| MK-2007-AR | 650 | 63 | 20 | 5 | 42 | 20 | 11 | M5 | 5.5 | 0.46 |
| MK-2010-B | 1,000 | 66 | 20 | 5 | 39 | 20 | 9 | M6 | 6 | 0.33 |
| MK-2012-F | 1,000 | 66 | 20 | 5 | 39 | 20 | 9 | M6 | 6 | 0.33 |
| MK-2014-D | 1,000 | 66 | 20 | 6 | 39 | 20 | 10 | M5 | 4.2 | 0.28 |
| MK-2101-B | 650 | 77 | 15 | 5 | 49 | 15 | 21.5 | M5 | 5 | 0.31 |
| MK-2501-A | 1,200 | 75 | 20 | 5 | 35 | 20 | 5 | M6 | 8 | 0.35 |
| MK-2501-E | 1,200 | 75 | 20 | 5 | 35 | 20 | 5 | M6 | 7.5 | 0.33 |
| MK-2501-G | 1,200 | 75 | 20 | 5 | 54 | 20 | 22 | M6 | 8 | 0.43 |
| MK-2501-N | 1,200 | 75 | 20 | 5 | 35 | 20 | 5 | M6 | 8 | 0.43 |
| MK-2501/1000 | 1,200 | 84 | 20 | 5 | 35 | 20 | 5 | M6 | 8 | 0.4 |
| MK-2502-K | 1,200 | 75 | 20 | 5 | 35 | 20 | 5 | M6 | 8 | 0.35 |
| MK-2502-KB | 1,200 | 121 | 50 | 5 | 36 | 20 | 5 | M8 | 10 | 0.58 |
| MK-2502-R | 1,200 | 75 | 20 | 5 | 35 | 20 | 5 | M6 | 8 | 0.35 |
| MK-2503-B | 1,200 | 75 | 20 | 5 | 35 | 20 | 5 | M6 | 8 | 0.42 |
| MK-2503-MR | 1,200 | 75 | 20 | 5 | 35 | 20 | 5 | M6 | 8 | 0.42 |
| MK-2505-A | 1,200 | 75 | 20 | 5 | 35 | 20 | 5 | M6 | 8 | 0.35 |
| MK-2505-AK | 1,200 | 75 | 20 | 5 | 35 | 20 | 5 | M6 | 8 | 0.42 |
| MK-2505-AR | 1,200 | 75 | 20 | 5 | 35 | 20 | 5 | M6 | 8 | 0.42 |
| MK-2505-KB | 1,200 | 120 | 50 | 5 | 35 | 20 | 5 | M6 | 8 | 0.55 |
| MK-2512-F | 1,200 | 75 | 20 | 5 | 35 | 20 | 5 | M6 | 8 | 0.42 |
| MK-2514-D | 1,200 | 75 | 20 | 5 | 35 | 20 | 5 | M6 | 8 | 0.35 |
| MK-2514-E | 1,200 | 75 | 20 | 5 | 35 | 20 | 5 | M6 | 8 | 0.35 |
| MK-2701-B | 1,000 | 88 | 20 | 5 | 53 | 20 | 19.5 | M6 | 6 | 0.46 |
| MK-3001-A | 1,750 | 90 | 22 | 5 | 39 | 22 | 8.5 | M8 | 10 | 0.62 |
| MK-3001-E | 1,200 | 90 | 22 | 5 | 39 | 22 | 8.5 | M8 | 9 | 0.7 |
| MK-3001-G | 1,750 | 90 | 22 | 5 | 59 | 22 | 23.5 | M8 | 8 | 0.67 |
| MK-3002-K | 1,750 | 90 | 22 | 5 | 39 | 22 | 8.5 | M8 | 10 | 0.63 |
| MK-3002-KB | 1,750 | 142 | 22 | 5 | 39 | 22 | 8.5 | M8 | 8 | 1.1 |
| MK-3003-BM | 1,750 | 90 | 22 | 5 | 39 | 22 | 8.5 | M8 | 9 | 0.7 |
| MK-3004-F | 1,200 | 90 | 22 | 5 | 39 | 22 | 8.5 | M8 | 9 | 0.7 |
| MK-3005-A | 1,750 | 90 | 22 | 5 | 39 | 22 | 8.5 | M8 | 7 | 0.6 |
| MK-3005-AK | 1,750 | 90 | 22 | 5 | 39 | 22 | 8.5 | M8 | 9 | 0.72 |
| MK-3012-F | 1,200 | 90 | 22 | 5 | 39 | 22 | 8.5 | M8 | 9 | 0.7 |
| MK-3014-E | 1,200 | 90 | 22 | 5 | 39 | 22 | 8.5 | M8 | 9 | 0.7 |
| MK-3501-A | 2,000 | 100 | 24 | 5 | 39 | 24 | 7.5 | M8 | 10 | 0.7 |
| MK-3501-B | 1,200 | 121 | 50 | 5 | 36 | 20 | 5 | M8 | 10 | 0.58 |
| MK-3501-E | 2,000 | 100 | 24 | 5 | 39 | 24 | 7.5 | M8 | 10 | 0.88 |
| MK-3501-G | 1,750 | 96 | 20 | 5 | 54 | 20 | 20 | M8 | 10 | 0.71 |
| MK-3501/1000 | 2,000 | 114 | 24 | 5 | 39 | 24 | 7.5 | M8 | 10 | 0.83 |
| MK-3502-D | 2,000 | 100 | 24 | 5 | 39 | 24 | 7.5 | M8 | 10 | 0.88 |
| MK-3502-K | 2,000 | 100 | 24 | 5 | 39 | 24 | 7.5 | M8 | 10 | 0.71 |
| MK-3502-KB | 2,000 | 156 | 60 | 5 | 42 | 20 | 9.5 | M10 | 10 | 1.33 |
| MK-3503-BM | 2,000 | 100 | 24 | 5 | 39 | 24 | 7.5 | M8 | 10 | 0.88 |
| MK-3503-MR | 2,000 | 100 | 24 | 5 | 39 | 24 | 7.5 | M8 | 10 | 0.88 |
| MK-3504-F | 2,000 | 100 | 24 | 5 | 39 | 24 | 7.5 | M8 | 10 | 0.88 |
| MK-3505-A | 2,000 | 100 | 24 | 5 | 39 | 24 | 7.5 | M8 | 10 | 0.88 |
| MK-3505-AK | 2,000 | 100 | 24 | 5 | 39 | 24 | 7.5 | M8 | 10 | 0.88 |
| MK-3505-AR | 2,000 | 100 | 24 | 5 | 39 | 24 | 7.5 | M8 | 10 | 0.88 |
| MK-3505-KB | 2,000 | 156 | 60 | 5 | 39 | 20 | 9.5 | M10 | 10 | 1.37 |
| MK-3507-AR | 800 | 79 | 20 | 5 | 36 | 20 | 5 | M6 | 7 | 0.7 |
| MK-3512-F | 2,000 | 100 | 24 | 5 | 39 | 24 | 7.5 | M8 | 10 | 0.88 |
| MK-3514-D | 2,000 | 100 | 24 | 5 | 39 | 24 | 7.5 | M8 | 10 | 0.7 |
| MK-3514-E | 2,000 | 100 | 24 | 5 | 39 | 24 | 7.5 | M8 | 10 | 0.88 |
| MK-4501-A | 2,250 | 120 | 26 | 5 | 49 | 26 | 11.5 | M10 | 15 | 1.35 |
| MK-4501-E | 2,250 | 120 | 26 | 5 | 49 | 26 | 11.5 | M10 | 15 | 1.63 |
| MK-4501/1000 | 2,250 | 130 | 26 | 5 | 49 | 26 | 11.5 | M10 | 15 | 1.48 |
| MK-4502-K | 2,250 | 120 | 26 | 5 | 49 | 26 | 11.5 | M10 | 15 | 1.36 |
| MK-4502-R | 2,250 | 120 | 26 | 5 | 49 | 26 | 11.5 | M10 | 15 | 1.37 |
| MK-4503-BM | 2,250 | 120 | 26 | 5 | 49 | 26 | 11.5 | M10 | 15 | 1.64 |
| MK-4503-MR | 2,250 | 120 | 26 | 5 | 49 | 26 | 11.5 | M10 | 15 | 1.64 |
| MK-4504-F | 2,250 | 120 | 26 | 5 | 49 | 26 | 11.5 | M10 | 15 | 1.63 |
| MK-4505-A | 2,250 | 120 | 26 | 5 | 49 | 26 | 11.5 | M10 | 15 | 1.35 |
| MK-4505-AK | 2,250 | 120 | 26 | 5 | 49 | 26 | 11.5 | M10 | 15 | 1.63 |
| MK-4505-AR | 2,250 | 120 | 26 | 5 | 49 | 26 | 11.5 | M10 | 15 | 1.64 |
| MK-4512-F | 2,250 | 120 | 26 | 5 | 49 | 26 | 11.5 | M10 | 15 | 1.63 |
| MK-4514-D | 2,250 | 120 | 26 | 5 | 49 | 26 | 11.5 | M10 | 15 | 1.35 |
| MK-4514-E | 2,250 | 120 | 26 | 5 | 49 | 26 | 11.5 | M10 | 15 | 1.35 |
| MK-5001-B | 2,000 | 156 | 60 | 5 | 39 | 20 | 9.5 | M10 | 10 | 1.32 |
| MK-5501-A | 2,250 | 128 | 30 | 5 | 49 | 30 | 9.5 | M10 | 18 | 1.64 |
| MK-5501-F | 2,250 | 128 | 30 | 5 | 49 | 30 | 9.5 | M10 | 15 | 1.74 |
| MK-5501-SR | 2,250 | 128 | 30 | 5 | 49 | 30 | 9.5 | M10 | 18 | 1.65 |
| MK-5502-K | 2,250 | 128 | 30 | 5 | 49 | 30 | 9.5 | M10 | 18 | 1.65 |
| MK-5502-R | 2,250 | 128 | 30 | 5 | 49 | 30 | 9.5 | M10 | 15 | 1.91 |
| MK-5503-MR | 2,250 | 128 | 30 | 5 | 49 | 30 | 9.5 | M10 | 15 | 1.9 |
| MK-5504-F | 2,250 | 128 | 30 | 5 | 49 | 30 | 9.5 | M10 | 15 | 1.9 |
| MK-5505-AK | 2,250 | 128 | 30 | 5 | 49 | 30 | 9.5 | M10 | 15 | 1.9 |
| MK-5505-AR | 2,250 | 128 | 30 | 5 | 49 | 30 | 9.5 | M10 | 15 | 1.9 |
| MK-5514-E | 2,250 | 128 | 30 | 5 | 49 | 30 | 9.5 | M10 | 15 | 1.9 |
| MK-5515-A | 2,250 | 128 | 30 | 5 | 49 | 30 | 9.5 | M10 | 15 | 1.73 |
| MK-6501-A | 2,250 | 138 | 30 | 5 | 49 | 30 | 9.5 | M10 | 15 | 2.42 |
| MK-6501-E | 2,250 | 138 | 30 | 5 | 49 | 30 | 9.5 | M10 | 20 | 2.62 |
| MK-6501-F | 2,250 | 138 | 30 | 5 | 49 | 30 | 9.5 | M10 | 15 | 2 |
| MK-6501-N | 2,250 | 138 | 30 | 5 | 49 | 30 | 9.5 | M10 | 11 | 2.21 |
| MK-6501/1000 | 2,250 | 150 | 30 | 5 | 49 | 30 | 9 | M10 | 15 | 2.69 |
| MK-6502-R | 2,250 | 138 | 30 | 5 | 49 | 30 | 9.5 | M10 | 19 | 2.45 |
| MK-6503-MR | 2,250 | 138 | 30 | 5 | 49 | 30 | 9.5 | M10 | 20 | 2.84 |
| MK-6504-F | 2,250 | 138 | 30 | 5 | 49 | 30 | 9.5 | M10 | 20 | 2.64 |
| MK-6505-AK | 2,250 | 138 | 30 | 5 | 49 | 30 | 9.5 | M10 | 20 | 2.63 |
| MK-6505-AR | 2,250 | 138 | 30 | 5 | 49 | 30 | 9.5 | M10 | 20 | 2.64 |
| MK-6512-F | 2,250 | 138 | 30 | 5 | 49 | 30 | 9.5 | M10 | 20 | 2.63 |
| MK-6514-E | 2,250 | 138 | 30 | 5 | 49 | 30 | 9.5 | M10 | 20 | 2.64 |
| MK-8501-A | 2,250 | 160 | 30 | 5 | 49 | 30 | 9.5 | M10 | 15 | 2.83 |
*1：圧力が0.6MPaのときの値です。保持力は0.3MPa～0.6MPaの範囲では圧力に比例します。
使用例
性能・試験情報
保持力
保持力・圧力のグラフ
保持力は、圧力が0.6MPaのときの値。
保持力は0.3～0.6MPaの範囲では圧力に比例する。
MKの大きな保持力は、ウェッジスライドギアの楔効果によって発生する
空気圧による力Fは、ピストンに加わるとウェッジスライドギアの楔効果により力Nに変換。このとき、力Nは力Fの1/tanθ（θは楔の角度）倍の大きさになる。この力Nがリニアガイドウェイのレールとの間で摩擦力Rを生みだし、MKの大きな保持力となる。
注意・禁止事項
使用上の注意
Rガイド用のリニアクランパ・ズィーを使用する場合、下図の点線の延長線上がレールの円弧中心になるようにしてください。
- MK-1501／300：X=8mm
- MK-2501／1000：X=19mm
- MK-3501／1000：X=19.5mm
- MK-4501／1000：X=16.5mm
- MK-6501／1000：X=21mm
注意・禁止事項
※ 記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
※ 誤記・脱字による損害については責任を負いかねます。
※ 一部の型番の情報のみ掲載しています。
型番リスト
- 表示件数:
| 型番 |
呼び型番 |
保持力(N) |
クランパ形状 |
本体長さ(mm) |
本体幅(mm) |
適用レールブランド | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
15
|
650
|
100
|
55
|
39
|
HIWIN / IKO / INA / KURODA / MiSUMi / NSK / OZAK / PMI / Rollon / THK / 日本ベアリング
| 1個 | 69,477円(
76,425円
) | 3日目 | |
20
|
1000
|
100
|
66
|
39
|
HIWIN / IKO / INA / KURODA / MiSUMi / NSK / OZAK / PMI / Rollon / THK / 日本ベアリング
| 1個 | 70,470円(
77,517円
) | 3日目 | |
25
|
1200
|
100
|
75
|
35
|
HIWIN / IKO / INA / KURODA / MiSUMi / NSK / OZAK / PMI / Rollon / THK / 日本ベアリング
| 1個 | 73,165円(
80,482円
) | 3日目 | |
25
|
1200
|
200
|
75
|
35
|
THK
| 1個 | 91,826円(
101,009円
) | 4日目 | |
25
|
1200
|
200
|
75
|
35
|
NSK / Rexroth
| 1個 | 92,684円(
101,952円
) | 4日目 | |
30
|
1750
|
100
|
90
|
39
|
HIWIN / IKO / INA / MiSUMi / NSK / OZAK / PMI / Rollon / THK / 日本ベアリング
| 1個 | 76,554円(
84,209円
) | 3日目 | |
30
|
1200
|
200
|
90
|
39
|
THK
| 1個 | 101,078円(
111,186円
) | 4日目 | |
30
|
1200
|
200
|
90
|
39
|
NSK
| 1個 | 101,078円(
111,186円
) | 4日目 | |
35
|
2000
|
100
|
100
|
39
|
HIWIN / IKO / INA / NSK / OZAK / PMI / Rollon / THK / 日本ベアリング
| 1個 | 87,579円(
96,337円
) | 3日目 | |
35
|
2000
|
200
|
100
|
39
|
THK
| 1個 | 114,342円(
125,776円
) | 4日目 | |
45
|
2250
|
100
|
120
|
49
|
HIWIN / IKO / INA / NSK / PMI / Rollon / THK / 日本ベアリング
| 1個 | 149,228円(
164,151円
) | 4日目 | |
45
|
2250
|
200
|
120
|
49
|
THK
| 1個 | 185,230円(
203,753円
) | 4日目 |
Loading...
詳細情報
基本情報
テーブルの保持、任意の位置ぎめ、びびり防止に使用するリニアクランパ・ズィー。
【特長】
・常時開（Normally Open）タイプ。
・空気圧供給時：リニアガイドウェイのレールをクランプする。
・排気時：クランプを開放する。
・コンパクト設計。
・角シャフトにも使用できる。
・既存システムへの組みつけも容易。
・リニアガイドウェイのレールの延長、テーブルサイズの変更など、設計変更は不要。
(i)ご注意
- ※カタログで確認できないレールタイプは、鍋屋バイテックの 選定表 からご選定ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
リニアクランパ・ズィー MKのレビュー
リニアガイド関連部品カテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
技術サポート窓口
- メカニカル部品技術窓口
-
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
