レベリングアジャスタ（おねじ） アンカー固定タイプ 六角頭つき FHAMS-V

レベリングアジャスタ（おねじ） アンカー固定タイプ 六角頭つき FHAMS-V

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
12,999円 ～ 21,999円
税込価格
14,299円 ～ 24,199円

重荷重タイプオールステンレス製レベリングフット。【特長】・パッドの高さが低くコ...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定88件の候補があります。

Loading...

商品情報

レベリングアジャスタ（おねじ） - アンカー固定タイプ - 六角頭つき FHAMS-D0-Vの仕様について

レベリングアジャスタ（おねじ） アンカー固定タイプ 六角頭つき FHAMS-V:関連画像

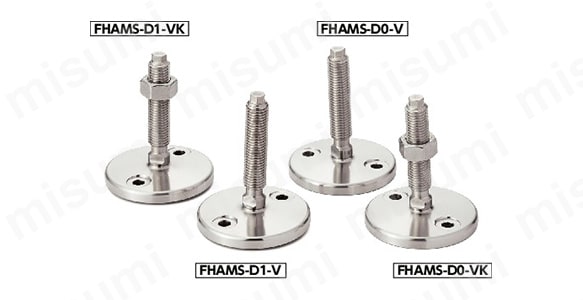

FHAMS-D0-Vの外観

レベリングアジャスタ（おねじ） アンカー固定タイプ 六角頭つき FHAMS-V:関連画像

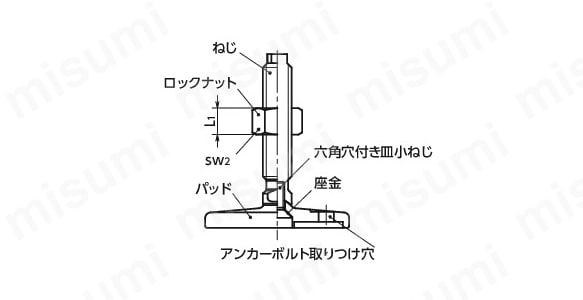

FHAMSの形状図

レベリングアジャスタ（おねじ） アンカー固定タイプ 六角頭つき FHAMS-V:関連画像

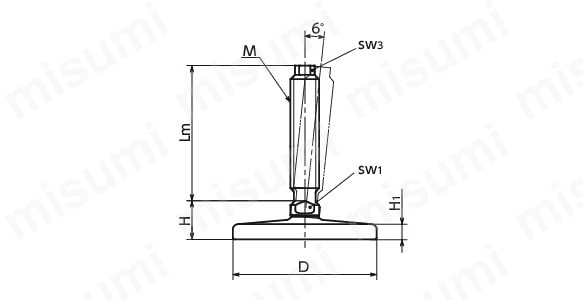

FHAMS-D0-Vの形状図

レベリングアジャスタ（おねじ） アンカー固定タイプ 六角頭つき FHAMS-V:関連画像

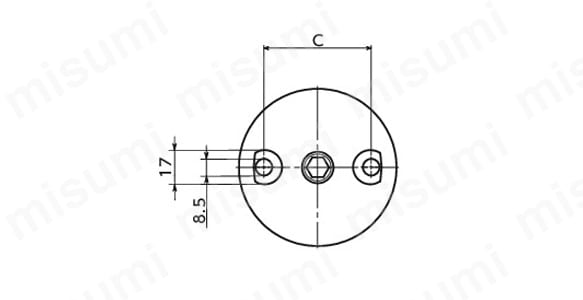

FHAMS-D0-VKの形状図

商品記号によりロックナットの有無が選択可能。

商品記号 ロックナット
FHAMS-D0-V なし
FHAMS-D0-VK あり

寸法



（単位：mm）



品番 ロックナットの有無 D M（並目） Lm H H1 C sw1 sw2 sw3 L1 許容荷重
（N）*1		 質量
（g）
FHAMS-80-M16-75-D0-V 無し 80 M16 75 21.5 8.5 54.5 12 - 10 - 21000 325
FHAMS-80-M16-100-D0-V 無し 80 M16 100 21.5 8.5 54.5 12 - 10 - 21000 364
FHAMS-80-M16-125-D0-V 無し 80 M16 125 21.5 8.5 54.5 12 - 10 - 21000 404
FHAMS-80-M16-150-D0-V 無し 80 M16 150 21.5 8.5 54.5 12 - 10 - 21000 444
FHAMS-80-M20-100-D0-V 無し 80 M20 100 23 8.5 54.5 16 - 13 - 35000 453
FHAMS-80-M20-125-D0-V 無し 80 M20 125 23 8.5 54.5 16 - 13 - 35000 515
FHAMS-80-M20-150-D0-V 無し 80 M20 150 23 8.5 54.5 16 - 13 - 35000 576
FHAMS-80-M20-200-D0-V 無し 80 M20 200 23 8.5 54.5 16 - 13 - 35000 699
FHAMS-80-M24-100-D0-V 無し 80 M24 100 26 8.5 54.5 20 - 17 - 52000 561
FHAMS-80-M24-150-D0-V 無し 80 M24 150 26 8.5 54.5 20 - 17 - 52000 739
FHAMS-80-M24-200-D0-V 無し 80 M24 200 26 8.5 54.5 20 - 17 - 52000 916
FHAMS-100-M16-75-D0-V 無し 100 M16 75 22.5 9 70.5 12 - 10 - 21000 461
FHAMS-100-M16-100-D0-V 無し 100 M16 100 22.5 9 70.5 12 - 10 - 21000 500
FHAMS-100-M16-125-D0-V 無し 100 M16 125 22.5 9 70.5 12 - 10 - 21000 540
FHAMS-100-M16-150-D0-V 無し 100 M16 150 22.5 9 70.5 12 - 10 - 21000 580
FHAMS-80-M16-75-D0-VK 有り 80 M16 75 21.5 8.5 54.5 12 24 10 14.8 21000 354
FHAMS-80-M16-100-D0-VK 有り 80 M16 100 21.5 8.5 54.5 12 24 10 14.8 21000 393
FHAMS-80-M16-125-D0-VK 有り 80 M16 125 21.5 8.5 54.5 12 24 10 14.8 21000 433
FHAMS-80-M16-150-D0-VK 有り 80 M16 150 21.5 8.5 54.5 12 24 10 14.8 21000 473
FHAMS-80-M20-100-D0-VK 有り 80 M20 100 23 8.5 54.5 16 30 13 18 35000 505
FHAMS-80-M20-125-D0-VK 有り 80 M20 125 23 8.5 54.5 16 30 13 18 35000 567
FHAMS-80-M20-150-D0-VK 有り 80 M20 150 23 8.5 54.5 16 30 13 18 35000 628
FHAMS-80-M20-200-D0-VK 有り 80 M20 200 23 8.5 54.5 16 30 13 18 35000 751
FHAMS-80-M24-100-D0-VK 有り 80 M24 100 26 8.5 54.5 20 36 17 21.5 52000 653
FHAMS-80-M24-150-D0-VK 有り 80 M24 150 26 8.5 54.5 20 36 17 21.5 52000 831
FHAMS-80-M24-200-D0-VK 有り 80 M24 200 26 8.5 54.5 20 36 17 21.5 52000 1008
FHAMS-100-M16-75-D0-VK 有り 100 M16 75 22.5 9 70.5 12 24 10 14.8 21000 490
FHAMS-100-M16-100-D0-VK 有り 100 M16 100 22.5 9 70.5 12 24 10 14.8 21000 529
FHAMS-100-M16-125-D0-VK 有り 100 M16 125 22.5 9 70.5 12 24 10 14.8 21000 569
FHAMS-100-M16-150-D0-VK 有り 100 M16 150 22.5 9 70.5 12 24 10 14.8 21000 609
  1. *1許容荷重はラバーディスクなしの値です。また、パッドに対してねじが垂直の状態の値です。ねじに角度がついた状態では許容荷重は小さくなります。
    表中の数値は参考値であり、保証値ではありません。
  • ※ 上記以外の製品情報につきましてはカタログを参照してください。

材質・仕上げ

- FHAMS-D0-V FHAMS-D0-VK
ねじ SUS303 SUS303
パッド SUS304 SUS304
六角穴付き皿小ねじ SUS304 SUS304
座金 ポリウレタン ポリウレタン
ロックナット - SUS304

型番リスト

表示件数:
  1. 1
  2. 2
  3. 次へ
型番
特長
ねじの呼び M
接地面材質
許容荷重(kN)
幅 D(mm)
本体高さ H1(mm)
ねじの長さ Lm(mm)
仕様
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
アンカーボルト固定形
16
金属
21
80
8.5
75
ロックナットなし
10

1個

12,999円( 14,299円 )

18日目

アンカーボルト固定形
16
金属
21
80
8.5
75
ロックナットつき
10

1個

13,199円( 14,519円 )

18日目

底面ゴム付&アンカーボルト固定形
16
樹脂
21
80
8.5
75
ロックナットなし
10

1個

14,299円( 15,729円 )

18日目

底面ゴム付&アンカーボルト固定形
16
樹脂
21
80
8.5
75
ロックナットつき
10

1個

14,599円( 16,059円 )

18日目

アンカーボルト固定形
16
金属
21
80
8.5
100
ロックナットなし
10

1個

13,399円( 14,739円 )

18日目

アンカーボルト固定形
16
金属
21
80
8.5
100
ロックナットつき
10

1個

13,698円( 15,068円 )

18日目

底面ゴム付&アンカーボルト固定形
16
樹脂
21
80
8.5
100
ロックナットなし
10

1個

14,798円( 16,278円 )

18日目

底面ゴム付&アンカーボルト固定形
16
樹脂
21
80
8.5
100
ロックナットつき
10

1個

14,999円( 16,499円 )

18日目

アンカーボルト固定形
16
金属
21
80
8.5
125
ロックナットなし
10

1個

13,698円( 15,068円 )

18日目

アンカーボルト固定形
16
金属
21
80
8.5
125
ロックナットつき
10

1個

13,899円( 15,289円 )

18日目

底面ゴム付&アンカーボルト固定形
16
樹脂
21
80
8.5
125
ロックナットなし
10

1個

14,999円( 16,499円 )

18日目

底面ゴム付&アンカーボルト固定形
16
樹脂
21
80
8.5
125
ロックナットつき
10

1個

15,199円( 16,719円 )

18日目

アンカーボルト固定形
16
金属
21
80
8.5
150
ロックナットなし
10

1個

13,899円( 15,289円 )

18日目

アンカーボルト固定形
16
金属
21
80
8.5
150
ロックナットつき
10

1個

14,199円( 15,619円 )

18日目

底面ゴム付&アンカーボルト固定形
16
樹脂
21
80
8.5
150
ロックナットなし
10

1個

15,199円( 16,719円 )

18日目

底面ゴム付&アンカーボルト固定形
16
樹脂
21
80
8.5
150
ロックナットつき
10

1個

15,399円( 16,939円 )

18日目

アンカーボルト固定形
20
金属
35
80
8.5
100
ロックナットなし
10

1個

13,899円( 15,289円 )

18日目

アンカーボルト固定形
20
金属
35
80
8.5
100
ロックナットつき
10

1個

14,299円( 15,729円 )

18日目

底面ゴム付&アンカーボルト固定形
20
樹脂
35
80
8.5
100
ロックナットなし
10

1個

15,199円( 16,719円 )

18日目

底面ゴム付&アンカーボルト固定形
20
樹脂
35
80
8.5
100
ロックナットつき
10

1個

15,599円( 17,159円 )

18日目

アンカーボルト固定形
20
金属
35
80
8.5
125
ロックナットなし
10

1個

14,299円( 15,729円 )

18日目

アンカーボルト固定形
20
金属
35
80
8.5
125
ロックナットつき
10

1個

14,798円( 16,278円 )

18日目

底面ゴム付&アンカーボルト固定形
20
樹脂
35
80
8.5
125
ロックナットなし
10

1個

15,599円( 17,159円 )

18日目

底面ゴム付&アンカーボルト固定形
20
樹脂
35
80
8.5
125
ロックナットつき
10

1個

15,999円( 17,599円 )

18日目

アンカーボルト固定形
20
金属
35
80
8.5
150
ロックナットなし
10

1個

14,798円( 16,278円 )

18日目

アンカーボルト固定形
20
金属
35
80
8.5
150
ロックナットつき
10

1個

15,098円( 16,608円 )

18日目

底面ゴム付&アンカーボルト固定形
20
樹脂
35
80
8.5
150
ロックナットなし
10

1個

15,999円( 17,599円 )

18日目

底面ゴム付&アンカーボルト固定形
20
樹脂
35
80
8.5
150
ロックナットつき
10

1個

16,399円( 18,039円 )

18日目

アンカーボルト固定形
20
金属
35
80
8.5
200
ロックナットなし
10

1個

15,299円( 16,829円 )

18日目

アンカーボルト固定形
20
金属
35
80
8.5
200
ロックナットつき
10

1個

15,699円( 17,269円 )

4日目

底面ゴム付&アンカーボルト固定形
20
樹脂
35
80
8.5
200
ロックナットなし
10

1個

16,699円( 18,369円 )

18日目

底面ゴム付&アンカーボルト固定形
20
樹脂
35
80
8.5
200
ロックナットつき
10

1個

16,999円( 18,699円 )

18日目

アンカーボルト固定形
24
金属
52
80
8.5
100
ロックナットなし
10

1個

14,798円( 16,278円 )

18日目

アンカーボルト固定形
24
金属
52
80
8.5
100
ロックナットつき
10

1個

15,199円( 16,719円 )

18日目

底面ゴム付&アンカーボルト固定形
24
樹脂
52
80
8.5
100
ロックナットなし
10

1個

15,999円( 17,599円 )

18日目

底面ゴム付&アンカーボルト固定形
24
樹脂
52
80
8.5
100
ロックナットつき
10

1個

16,498円( 18,148円 )

18日目

アンカーボルト固定形
24
金属
52
80
8.5
150
ロックナットなし
10

1個

15,699円( 17,269円 )

18日目

アンカーボルト固定形
24
金属
52
80
8.5
150
ロックナットつき
10

1個

16,299円( 17,929円 )

18日目

底面ゴム付&アンカーボルト固定形
24
樹脂
52
80
8.5
150
ロックナットなし
10

1個

16,999円( 18,699円 )

18日目

底面ゴム付&アンカーボルト固定形
24
樹脂
52
80
8.5
150
ロックナットつき
10

1個

17,499円( 19,249円 )

18日目

アンカーボルト固定形
24
金属
52
80
8.5
200
ロックナットなし
10

1個

16,798円( 18,478円 )

18日目

アンカーボルト固定形
24
金属
52
80
8.5
200
ロックナットつき
10

1個

17,199円( 18,919円 )

18日目

底面ゴム付&アンカーボルト固定形
24
樹脂
52
80
8.5
200
ロックナットなし
10

1個

17,898円( 19,688円 )

18日目

底面ゴム付&アンカーボルト固定形
24
樹脂
52
80
8.5
200
ロックナットつき
10

1個

18,499円( 20,349円 )

18日目

アンカーボルト固定形
16
金属
21
100
9
75
ロックナットなし
10

1個

16,299円( 17,929円 )

18日目

アンカーボルト固定形
16
金属
21
100
9
75
ロックナットつき
10

1個

16,498円( 18,148円 )

18日目

底面ゴム付&アンカーボルト固定形
16
樹脂
21
100
9
75
ロックナットなし
10

1個

17,798円( 19,578円 )

18日目

底面ゴム付&アンカーボルト固定形
16
樹脂
21
100
9
75
ロックナットつき
10

1個

18,000円( 19,800円 )

18日目

アンカーボルト固定形
16
金属
21
100
9
100
ロックナットなし
10

1個

16,498円( 18,148円 )

18日目

アンカーボルト固定形
16
金属
21
100
9
100
ロックナットつき
10

1個

16,798円( 18,478円 )

18日目

底面ゴム付&アンカーボルト固定形
16
樹脂
21
100
9
100
ロックナットなし
10

1個

18,000円( 19,800円 )

18日目

底面ゴム付&アンカーボルト固定形
16
樹脂
21
100
9
100
ロックナットつき
10

1個

18,399円( 20,239円 )

18日目

アンカーボルト固定形
16
金属
21
100
9
125
ロックナットなし
10

1個

16,798円( 18,478円 )

18日目

アンカーボルト固定形
16
金属
21
100
9
125
ロックナットつき
10

1個

16,999円( 18,699円 )

18日目

底面ゴム付&アンカーボルト固定形
16
樹脂
21
100
9
125
ロックナットなし
10

1個

18,399円( 20,239円 )

18日目

底面ゴム付&アンカーボルト固定形
16
樹脂
21
100
9
125
ロックナットつき
10

1個

18,599円( 20,459円 )

18日目

アンカーボルト固定形
16
金属
21
100
9
150
ロックナットなし
10

1個

17,199円( 18,919円 )

18日目

アンカーボルト固定形
16
金属
21
100
9
150
ロックナットつき
10

1個

17,399円( 19,139円 )

18日目

底面ゴム付&アンカーボルト固定形
16
樹脂
21
100
9
150
ロックナットなし
10

1個

18,699円( 20,569円 )

18日目

底面ゴム付&アンカーボルト固定形
16
樹脂
21
100
9
150
ロックナットつき
10

1個

18,999円( 20,899円 )

18日目

  1. 1
  2. 2
  3. 次へ

Loading...

詳細情報

基本情報

重荷重タイプオールステンレス製レベリングフット。
【特長】
・パッドの高さが低くコンパクトな設計が可能。
・機器、装置の高さ調整は、ねじ上部の六角部および下部の二面幅を利用可能。
・アンカーボルト用の取りつけ穴があり、床面に固定が可能。
・衝撃や振動による機器、装置の転倒や位置ずれの防止に効果的。
・ねじ、パッドはステンレス製のため、耐蝕性にすぐれている。
・パッドは6°まで傾きます。傾斜面での使用に効果的。ラバーディスクは、機器・装置の滑り止めに効果的。
【用途】
・食品、包装機械。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

レベリングアジャスタ（おねじ） アンカー固定タイプ 六角頭つき FHAMS-V

レベリングアジャスタ（おねじ） アンカー固定タイプ 六角頭つき FHAMS-V

    レベリングアジャスタ（おねじ） 六角頭つき FHMS-V

    レベリングアジャスタ（おねじ） 六角頭つき FHMS-V

      レベリングアジャスタ（おねじ） アンカー固定タイプ 六角穴つき FHAMS-U

      レベリングアジャスタ（おねじ） アンカー固定タイプ 六角穴つき FHAMS-U

        レベリングアジャスタ（おねじ） アンカー固定タイプ 六角調整 FHAMS-S

        レベリングアジャスタ（おねじ） アンカー固定タイプ 六角調整 FHAMS-S

          レベリングアジャスタ（おねじ） アンカー固定タイプ スタッドカバーつき FHAMS-W

          レベリングアジャスタ（おねじ） アンカー固定タイプ スタッドカバーつき FHAMS-W

            レベリングアジャスタ（おねじ） アンカー固定タイプ FHAMS-T

            レベリングアジャスタ（おねじ） アンカー固定タイプ FHAMS-T

              レベリングアジャスタ（おねじ） 六角穴つき FHMS-U

              レベリングアジャスタ（おねじ） 六角穴つき FHMS-U

                レベリングアジャスタ（おねじ） スタッドカバーつき FHMS-W

                レベリングアジャスタ（おねじ） スタッドカバーつき FHMS-W

                  レベリングアジャスタ（おねじ） FHMS-S

                  レベリングアジャスタ（おねじ） FHMS-S

                    レベリングアジャスタ（おねじ） FHMS-T

                    レベリングアジャスタ（おねじ） FHMS-T

                      レベリングアジャスタ（めねじ） アンカー固定タイプ FHAFS-X

                      レベリングアジャスタ（めねじ） アンカー固定タイプ FHAFS-X

                        レベリングアジャスタ（めねじ） FHFS-X

                        レベリングアジャスタ（めねじ） FHFS-X

                          レベリングアジャスタ FCM／FCF

                          レベリングアジャスタ FCM／FCF
                            メーカー 鍋屋バイテック 鍋屋バイテック 鍋屋バイテック 鍋屋バイテック 鍋屋バイテック 鍋屋バイテック 鍋屋バイテック 鍋屋バイテック 鍋屋バイテック 鍋屋バイテック 鍋屋バイテック 鍋屋バイテック 鍋屋バイテック
                            通常価格 12,999円～ 13,699円～ 10,854円～ 10,399円～ 15,799円～ 11,398円～ 12,099円～ 16,798円～ 11,198円～ 12,099円～ 10,399円～ 11,099円～ 602円～
                            通常出荷日 4日目～   18日目   4日目～   18日目   18日目   18日目   18日目   18日目   18日目   4日目～   4日目～   4日目～   在庫品1日目～   当日出荷可能
                            種類 各種アジャスタ 各種アジャスタ 各種アジャスタ 各種アジャスタ 各種アジャスタ 各種アジャスタ 各種アジャスタ 各種アジャスタ 各種アジャスタ 各種アジャスタ 各種アジャスタ 各種アジャスタ 各種アジャスタ
                            ねじ部 材質 ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス スチール
                            本体材質 ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス 樹脂
                            本体材質(詳細) SUS304 SUS304 SUS304 SUS304 SUS304 SUS304 SUS304 SUS304 SUS304 SUS304 SUS304 SUS304 ナイロン6
                            本体表面処理 なし なし なし なし なし なし なし なし なし なし なし なし なし

                            レベリングアジャスタ（おねじ） アンカー固定タイプ 六角頭つき FHAMS-Vのレビュー

                            この商品のレビューはありません レビューを書く

                            アジャスタカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
