レベリングアジャスタ（おねじ） 六角頭つき FHMS-V

レベリングアジャスタ（おねじ） 六角頭つき FHMS-V

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
13,699円 ～ 22,600円
税込価格
15,069円 ～ 24,860円

重荷重タイプのレベリングアジャスタです。【特長】・パッドの高さが低くコンパクト...

詳細情報を確認する

型番

未確定88件の候補があります。

Loading...

商品情報

レベリングアジャスタ（おねじ） - 六角頭つき - ラバーディスクつき FHMS-D1-Vの仕様について

レベリングアジャスタ（おねじ） 六角頭つき FHMS-V:関連画像

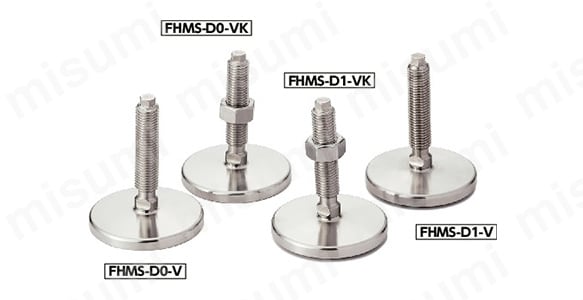

FHMS-D1-Vの外観

レベリングアジャスタ（おねじ） 六角頭つき FHMS-V:関連画像

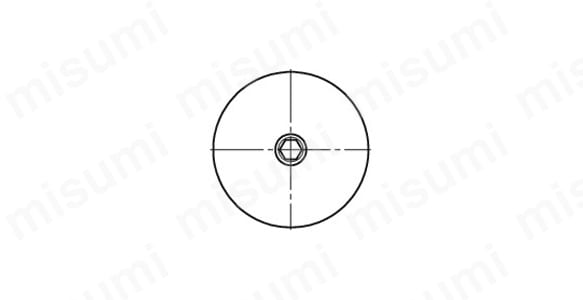

FHMSの形状図

レベリングアジャスタ（おねじ） 六角頭つき FHMS-V:関連画像

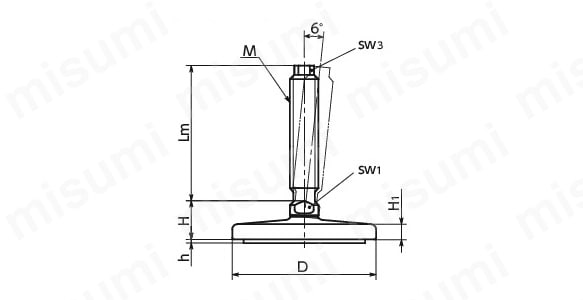

FHMS-D1-Vの形状図

レベリングアジャスタ（おねじ） 六角頭つき FHMS-V:関連画像

FHMS-D1-VKの形状図

商品記号によりロックナットの有無が選択可能。

商品記号 ロックナット
FHMS-D1-V なし
FHMS-D1-VK あり

寸法



（単位：mm）



品番 ロックナットの有無 D M（並目） Lm H L1 H1 h sw1 sw2 sw3 許容荷重
（N）*1		 質量
（g）
FHMS-80-M16-75-D1-V 無し 80 M16 75 21.5 - 8.5 2 12 - 10 21000 1281
FHMS-80-M16-100-D1-V 無し 80 M16 100 21.5 - 8.5 2 12 - 10 21000 442
FHMS-80-M16-125-D1-V 無し 80 M16 125 21.5 - 8.5 2 12 - 10 21000 474
FHMS-80-M16-150-D1-V 無し 80 M16 150 21.5 - 8.5 2 12 - 10 21000 507
FHMS-80-M20-100-D1-V 無し 80 M20 100 23 - 8.5 2 16 - 13 35000 530
FHMS-80-M20-125-D1-V 無し 80 M20 125 23 - 8.5 2 16 - 13 35000 580
FHMS-80-M20-150-D1-V 無し 80 M20 150 23 - 8.5 2 16 - 13 35000 632
FHMS-80-M20-200-D1-V 無し 80 M20 200 23 - 8.5 2 16 - 13 35000 737
FHMS-80-M24-100-D1-V 無し 80 M24 100 26 - 8.5 2 20 - 17 52000 640
FHMS-80-M24-150-D1-V 無し 80 M24 150 26 - 8.5 2 20 - 17 52000 788
FHMS-80-M24-200-D1-V 無し 80 M24 200 26 - 8.5 2 20 - 17 52000 934
FHMS-100-M16-75-D1-V 無し 100 M16 75 22.5 - 9 3 12 - 10 21000 1498
FHMS-100-M16-100-D1-V 無し 100 M16 100 22.5 - 9 3 12 - 10 21000 659
FHMS-100-M16-125-D1-V 無し 100 M16 125 22.5 - 9 3 12 - 10 21000 691
FHMS-100-M16-150-D1-V 無し 100 M16 150 22.5 - 9 3 12 - 10 21000 724
FHMS-100-M20-100-D1-V 無し 100 M20 100 24 - 9 3 16 - 13 35000 738
FHMS-100-M20-125-D1-V 無し 100 M20 125 24 - 9 3 16 - 13 35000 789
FHMS-100-M20-150-D1-V 無し 100 M20 150 24 - 9 3 16 - 13 35000 841
FHMS-100-M20-200-D1-V 無し 100 M20 200 24 - 9 3 16 - 13 35000 946
FHMS-100-M24-100-D1-V 無し 100 M24 100 27 - 9 3 20 - 17 52000 853
FHMS-100-M24-150-D1-V 無し 100 M24 150 27 - 9 3 20 - 17 52000 1001
FHMS-100-M24-200-D1-V 無し 100 M24 200 27 - 9 3 20 - 17 52000 1147
FHMS-80-M16-75-D1-VK 有り 80 M16 75 21.5 14.8 8.5 2 12 24 10 21000 1315
FHMS-80-M16-100-D1-VK 有り 80 M16 100 21.5 14.8 8.5 2 12 24 10 21000 476
FHMS-80-M16-125-D1-VK 有り 80 M16 125 21.5 14.8 8.5 2 12 24 10 21000 508
FHMS-80-M16-150-D1-VK 有り 80 M16 150 21.5 14.8 8.5 2 12 24 10 21000 541
FHMS-80-M20-100-D1-VK 有り 80 M20 100 23 18 8.5 2 16 30 13 35000 582
FHMS-80-M20-125-D1-VK 有り 80 M20 125 23 18 8.5 2 16 30 13 35000 633
FHMS-80-M20-150-D1-VK 有り 80 M20 150 23 18 8.5 2 16 30 13 35000 685
FHMS-80-M20-200-D1-VK 有り 80 M20 200 23 18 8.5 2 16 30 13 35000 790
FHMS-80-M24-100-D1-VK 有り 80 M24 100 26 21.5 8.5 2 20 36 17 52000 735
FHMS-80-M24-150-D1-VK 有り 80 M24 150 26 21.5 8.5 2 20 36 17 52000 883
FHMS-80-M24-200-D1-VK 有り 80 M24 200 26 21.5 8.5 2 20 36 17 52000 1029
FHMS-100-M16-75-D1-VK 有り 100 M16 75 22.5 14.8 9 3 12 24 10 21000 1532
FHMS-100-M16-100-D1-VK 有り 100 M16 100 22.5 14.8 9 3 12 24 10 21000 693
FHMS-100-M16-125-D1-VK 有り 100 M16 125 22.5 14.8 9 3 12 24 10 21000 725
FHMS-100-M16-150-D1-VK 有り 100 M16 150 22.5 14.8 9 3 12 24 10 21000 758
FHMS-100-M20-100-D1-VK 有り 100 M20 100 24 18 9 3 16 30 13 35000 791
FHMS-100-M20-125-D1-VK 有り 100 M20 125 24 18 9 3 16 30 13 35000 842
FHMS-100-M20-150-D1-VK 有り 100 M20 150 24 18 9 3 16 30 13 35000 894
FHMS-100-M20-200-D1-VK 有り 100 M20 200 24 18 9 3 16 30 13 35000 999
FHMS-100-M24-100-D1-VK 有り 100 M24 100 27 21.5 9 3 20 36 17 52000 948
FHMS-100-M24-150-D1-VK 有り 100 M24 150 27 21.5 9 3 20 36 17 52000 1096
FHMS-100-M24-200-D1-VK 有り 100 M24 200 27 21.5 9 3 20 36 17 52000 1242
  1. *1許容荷重はラバーディスクなしの値です。また、パッドに対してねじが垂直の状態の値です。ねじに角度がついた状態では許容荷重は小さくなります。
    表中の数値は参考値であり、保証値ではありません。

材質・仕上げ

- FHMS-D1-V FHMS-D1-VK
ねじ SUS303 SUS303
パッド SUS304 SUS304
六角穴付き皿小ねじ SUS304 SUS304
座金 ポリウレタン ポリウレタン
ロックナット - SUS304
ラバーディスク NBR（黒）
硬度ショアA70		 NBR（黒）
硬度ショアA70
