レベリングアジャスタ（めねじ） FHFS-X
- 通常価格(税別)
- 11,099円 ～ 22,599円
- 税込価格
- 12,209円 ～ 24,859円
重荷重タイプオールステンレス製レベリングフッド。【特長】・パッドの高さが低くコ...
型番
未確定22件の候補があります。
Loading...
商品情報
レベリングアジャスタ（めねじ） FHFS-D0-X／FHFS-D1-Xの仕様について
FHFS-D0-X／FHFS-D1-Xの外観

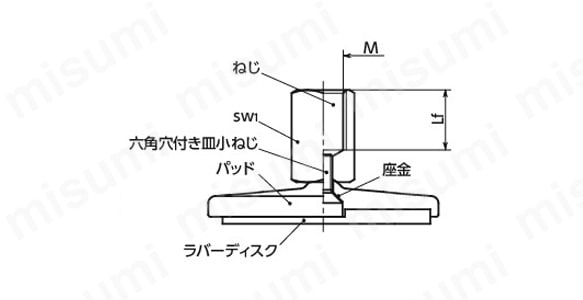

FHFSの形状図

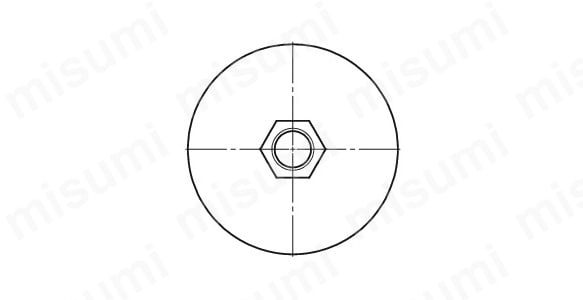

FHFS-D0-Xの形状図1

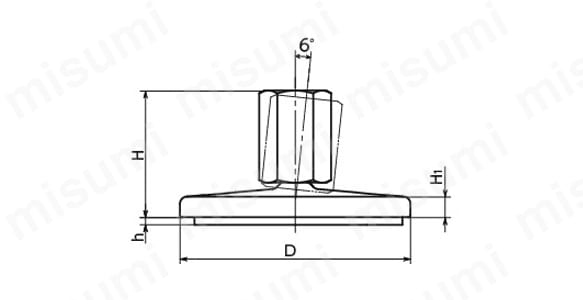

FHFS-D0-Xの形状図2
FHFS-D1-Xの形状図1
FHFS-D1-Xの形状図2
FHFS-D0-Xの寸法
（単位：mm）
| 品番 | D | M（並目） | Lf | H | H1 | sw1 | 許容荷重 （N）*1 |
質量 （g） |
|---|---|---|---|---|---|---|---|---|
| FHFS-80-M8-34-D0-X | 80 | M8 | 8 | 34 | 8.5 | 14 | 17000 | 268 |
| FHFS-80-M10-37-D0-X | 80 | M10 | 10 | 37 | 8.5 | 14 | 17000 | 269 |
| FHFS-80-M12-40-D0-X | 80 | M12 | 12 | 40 | 8.5 | 17 | 17000 | 270 |
| FHFS-80-M16-46-D0-X | 80 | M16 | 16 | 46 | 8.5 | 22 | 17000 | 272 |
| FHFS-80-M20-54-D0-X | 80 | M20 | 20 | 54 | 8.5 | 27 | 28000 | 275 |
| FHFS-100-M8-35-D0-X | 100 | M8 | 8 | 35 | 9 | 14 | 17000 | 434 |
| FHFS-100-M10-38-D0-X | 100 | M10 | 10 | 38 | 9 | 14 | 17000 | 435 |
| FHFS-100-M12-41-D0-X | 100 | M12 | 12 | 41 | 9 | 17 | 17000 | 436 |
| FHFS-100-M16-47-D0-X | 100 | M16 | 16 | 47 | 9 | 22 | 17000 | 438 |
| FHFS-100-M20-55-D0-X | 100 | M20 | 20 | 55 | 9 | 27 | 28000 | 441 |
| FHFS-120-M20-59-D0-X | 120 | M20 | 20 | 59 | 12 | 27 | 28000 | 938 |
FHFS-D1-Xの寸法
| 品番 | D | M（並目） | Lf | H | H1 | h | sw1 | 許容荷重 （N）*1 |
質量 （g） |
|---|---|---|---|---|---|---|---|---|---|
| FHFS-80-M8-34-D1-X | 80 | M8 | 8 | 34 | 8.5 | 2 | 14 | 17000 | 290 |
| FHFS-80-M10-37-D1-X | 80 | M10 | 10 | 37 | 8.5 | 2 | 14 | 17000 | 291 |
| FHFS-80-M12-40-D1-X | 80 | M12 | 12 | 40 | 8.5 | 2 | 17 | 17000 | 292 |
| FHFS-80-M16-46-D1-X | 80 | M16 | 16 | 46 | 8.5 | 2 | 22 | 17000 | 294 |
| FHFS-80-M20-54-D1-X | 80 | M20 | 20 | 54 | 8.5 | 2 | 27 | 28000 | 297 |
| FHFS-100-M8-35-D1-X | 100 | M8 | 8 | 35 | 9 | 3 | 14 | 17000 | 456 |
| FHFS-100-M10-38-D1-X | 100 | M10 | 10 | 38 | 9 | 3 | 14 | 17000 | 457 |
| FHFS-100-M12-41-D1-X | 100 | M12 | 12 | 41 | 9 | 3 | 17 | 17000 | 458 |
| FHFS-100-M16-47-D1-X | 100 | M16 | 16 | 47 | 9 | 3 | 22 | 17000 | 460 |
| FHFS-100-M20-55-D1-X | 100 | M20 | 20 | 55 | 9 | 3 | 27 | 28000 | 463 |
| FHFS-120-M20-59-D1-X | 120 | M20 | 20 | 59 | 12 | 3.5 | 27 | 28000 | 1020 |
- *1許容荷重はラバーディスクなしの値です。また、パッドに対してねじが垂直の状態の値です。ねじに角度がついた状態では許容荷重は小さくなります。
表中の数値は参考値であり、保証値ではありません。
材質・仕上げ
| - | FHFS-D0-X | FHFS-D1-X |
|---|---|---|
| ねじ | SUS303 | SUS303 |
| パッド | SUS304 | SUS304 |
| 六角穴付き皿小ねじ | SUS304 | SUS304 |
| 座金 | ポリウレタン | ポリウレタン |
| ラバーディスク | - | NBR（黒） 硬度ショアA70 |
型番リスト
- 表示件数:
| 型番 |
特長 |
ねじの呼び M |
接地面材質 |
許容荷重(kN) |
幅 D(mm) |
本体高さ H1(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
金属マウント
|
8
|
金属
|
17
|
80
|
8.5
| 10 | 1個 | 11,099円(
12,209円
) | 4日目 | |
底面ゴム付
|
8
|
樹脂
|
17
|
80
|
8.5
| 10 | 1個 | 12,399円(
13,639円
) | 18日目 | |
金属マウント
|
10
|
金属
|
17
|
80
|
8.5
| 10 | 1個 | 11,099円(
12,209円
) | 18日目 | |
底面ゴム付
|
10
|
樹脂
|
17
|
80
|
8.5
| 10 | 1個 | 12,399円(
13,639円
) | 18日目 | |
金属マウント
|
12
|
金属
|
17
|
80
|
8.5
| 10 | 1個 | 11,198円(
12,318円
) | 4日目 | |
底面ゴム付
|
12
|
樹脂
|
17
|
80
|
8.5
| 10 | 1個 | 12,499円(
13,749円
) | 18日目 | |
金属マウント
|
16
|
金属
|
17
|
80
|
8.5
| 10 | 1個 | 11,599円(
12,759円
) | 18日目 | |
底面ゴム付
|
16
|
樹脂
|
17
|
80
|
8.5
| 10 | 1個 | 12,799円(
14,079円
) | 18日目 | |
金属マウント
|
20
|
金属
|
28
|
80
|
8.5
| 10 | 1個 | 12,399円(
13,639円
) | 4日目 | |
底面ゴム付
|
20
|
樹脂
|
28
|
80
|
8.5
| 10 | 1個 | 13,299円(
14,629円
) | 18日目 | |
金属マウント
|
8
|
金属
|
17
|
100
|
9
| 10 | 1個 | 14,098円(
15,508円
) | 18日目 | |
底面ゴム付
|
8
|
樹脂
|
17
|
100
|
9
| 10 | 1個 | 15,299円(
16,829円
) | 18日目 | |
金属マウント
|
10
|
金属
|
17
|
100
|
9
| 10 | 1個 | 14,098円(
15,508円
) | 18日目 | |
底面ゴム付
|
10
|
樹脂
|
17
|
100
|
9
| 10 | 1個 | 15,599円(
17,159円
) | 18日目 | |
金属マウント
|
12
|
金属
|
17
|
100
|
9
| 10 | 1個 | 14,299円(
15,729円
) | 18日目 | |
底面ゴム付
|
12
|
樹脂
|
17
|
100
|
9
| 10 | 1個 | 15,499円(
17,049円
) | 18日目 | |
金属マウント
|
16
|
金属
|
17
|
100
|
9
| 10 | 1個 | 14,599円(
16,059円
) | 18日目 | |
底面ゴム付
|
16
|
樹脂
|
17
|
100
|
9
| 10 | 1個 | 15,899円(
17,489円
) | 18日目 | |
金属マウント
|
20
|
金属
|
28
|
100
|
9
| 10 | 1個 | 15,098円(
16,608円
) | 18日目 | |
底面ゴム付
|
20
|
樹脂
|
28
|
100
|
9
| 10 | 1個 | 16,699円(
18,369円
) | 18日目 | |
金属マウント
|
20
|
金属
|
28
|
120
|
12
| 10 | 1個 | 20,500円(
22,550円
) | 18日目 | |
底面ゴム付
|
20
|
樹脂
|
28
|
120
|
12
| 10 | 1個 | 22,599円(
24,859円
) | 18日目 |
Loading...
詳細情報
基本情報
重荷重タイプオールステンレス製レベリングフッド。
【特長】
・パッドの高さが低くコンパクトな設計ができます。
・ねじ・パッドはステンレス製のため、耐蝕性にすぐれています。
・パッドは6°まで傾きます。
・傾斜面での使用に効果的です。
・商品記号によりラバーディスクの有無が選択できます。
・ラバーディスクは、機器・装置の滑り止めに効果的です。
【用途】
・食品、包装機械。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
