スクリュージャッキ(ボールねじ)標準形 JBシリーズ

スクリュージャッキ(ボールねじ)標準形 JBシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

通常価格(税別)
89,834円 ~ 199,691円
税込価格
98,817円 ~ 219,660円

高性能ボールねじを採用。静音運転で高効率。【特長】・高性能のボールねじを採用し...

詳細情報を確認する

(i)ご注意

  • 《JB005&JB010》 潤滑は、ウォーム部、スクリュ部共にグリース潤滑方式を採用しています。
    《JB025~JB1250》 潤滑は、ウォーム部がオイルパス、スクリュ部はグリース潤滑方式を採用しています。

型番

未確定8件の候補があります。

Loading...

商品情報

外形図

JB005、JB010

スクリュージャッキ(ボールねじ)標準形 JBシリーズ 外形図1

U(押上型)/D(引上型)

JB025~JB100

スクリュージャッキ(ボールねじ)標準形 JBシリーズ 外形図2

U(押上型)・ジャバラ無・回り止め無

スクリュージャッキ(ボールねじ)標準形 JBシリーズ 外形図3

U(押上型)・ジャバラ無・回り止め付

スクリュージャッキ(ボールねじ)標準形 JBシリーズ 外形図4

U(押上型)・ジャバラ付・回り止め無

スクリュージャッキ(ボールねじ)標準形 JBシリーズ 外形図5

U(押上型)・ジャバラ付・回り止め付

スクリュージャッキ(ボールねじ)標準形 JBシリーズ 外形図6

D(引上型)・ジャバラ無・回り止め無

スクリュージャッキ(ボールねじ)標準形 JBシリーズ 外形図7

D(引上型)・ジャバラ無・回り止め付

スクリュージャッキ(ボールねじ)標準形 JBシリーズ 外形図8

D(引上型)・ジャバラ付・回り止め無

スクリュージャッキ(ボールねじ)標準形 JBシリーズ 外形図9

D(引上型)・ジャバラ付・回り止め付

製品仕様

構造

スクリュージャッキ(ボールねじ)標準形 JBシリーズ 構造図1
  • ねじ軸端:豊富な形状の金具を選べます。
  • 高精度で太いスクリュシャフト:ポールねじを採用しています。
  • 理想的な軸受構造:円錐コロ軸受けを採用し、スラスト、ラジアル両方の荷重に耐えます。
  • ボールナットとウォームホイルを一体化:ボールナットに均一で安定した荷重が加わる構造のため、安全で寿命が長くなっています。
  • 高精度のウォームホイル:特殊アルミ青銅を使用し、高精度な加工を行い、十分な強度があります。
  • スクリュシャフトのガイド:ボールナットにスクリュガイドを設けており、スクリュのふらつきを少なくしています。
  • 高効率の減速部:多年のウォーム減速機の経験を生かしています。
  • グリース潤滑:メンテナンスフリー
  • 軽量な本体ケース:アルミダイカスト製の本体ケースで、軽量、コンパクト
  • 太い入力軸:連結台数の多い用途に対し、十分な強度があります。

ウォームギヤとボールねじで構成され、効率が良く高精度、高頻度の運転に適しています。
作動は入力軸(ウォーム軸)を回すことによってウォームホイル(ナット)を回転させ、スクリュシャフトに推力として伝達します。
潤滑は、ウォーム部、スクリュ部共にグリース潤滑方式を採用しています。
※ボールねじは保持力がないため、ブレーキ機構が必要です。

【JB025~JB1250の場合】※JB005&JB010の場合と異なる部分のみ説明しております。

スクリュージャッキ(ボールねじ)標準形 JBシリーズ 構造図2
  • 理想的な軸受構造:円錐コロ軸受けを採用し、重荷重用にはスラスト自動調芯コロ軸受けを使用しています。
  • オイルバス潤滑:高速運転が可能で、メンテナンスが容易です。
  • 堅牢な本体ケース:型番100以上の本体ケースは鋳鋼を採用しています。型番025~075の本体ケースは球状黒鉛鋳鉄(FC0450)です。

潤滑は、ウォーム部がオイルバス、スクリュ部はグリース潤滑方式を採用しています。
※ボールねじは保持力がないため、ブレーキ機構が必要です。

製品仕様

仕様型番
005010025050075100
呼び能力(kN)510255075100
ねじ軸径(mm)162025324045
ねじ軸谷径(mm)13.517.520273538
ねじピッチ(mm)5510101012
減速比H667.677.677.677.67
L181823232323
入力軸1回転H0.830.831.301.301.301.56
当りの移動量L(mm/rev)0.280.280.440.440.440.52
効率(%)H(30rpm)585957575659
(1,800rpm)717271727273
L(30rpm)394037363539
(1,800rpm)575958585962
最高入力回転速度(rpm)1,8001,8001,8001,8001,8001,800
標準ストローク(mm)ストローク50~100まで(50間隔)
スクリュトルク(N・m)5104590140220
入力無負荷トルク(N・m)0.150.20.50.81.21.8
入力起動トルクH(N・m)1.42.710.621.532.549.2
L(N・m)0.81.56.212.619.227.9
保持トルクH(N・m)0.40.72.44.46.312.3
L(N•m)0.10.21.12.54.14.2
逆方向荷重(kN)510255075100
静止時荷重(kN)815306080140
質量(kg)3.14.611203354

注)
1. 質量はストローク300mm、ジャバラなし、回り止めなし、軸端スクリューの場合の概算値です。
2. 呼び能力が1,250kNを超えるものは、マキシンコー社へ問い合わせてください。
3. スクリュトルク、入力起動トルク、保持トルクは呼び能力時の値です。

ねじの種類ボール
ジャッキ仕様呼び能力(kN)5&1025~1,250
型番005&010025~1,250
ねじ軸方向U&DU&D
入力軸配置A.B.CA.B.C
減速比H&LH&L
ねじ軸端形状C.S.FC.S.F
ジャバラ付
スクリュの回り止め付
駆動機器モータ付
ギヤモータ付
油圧モータ付×
ギヤボックス付
ストローク制御機器カウンタスイッチ付
エンコーダ付
取付関連機器トラニオンブラケット
トラニオンピン金具
潤滑方式減速部グリース(メンテナンスフリー)オイルバス
スクリュ部グリースグリース
特徴セルフロック不可不可
効率
使用頻度

標準寸法

JB005、JB010

型番005010
A120140
AB6070
HL3337
HM6773
D5565
CC2532
E4555
F14449
F25666
M6575
N120135
HS2025
U1114
T45
V12.516
I1520
G1010
Z1010
Y44
S2830
CD4549
P55
DS4045
R130140
US135150
J3535
LL3035
ML2225
MSM12×1M15×1
US2147165
DS25260
JD5055
J18585
R1180190
CD14040

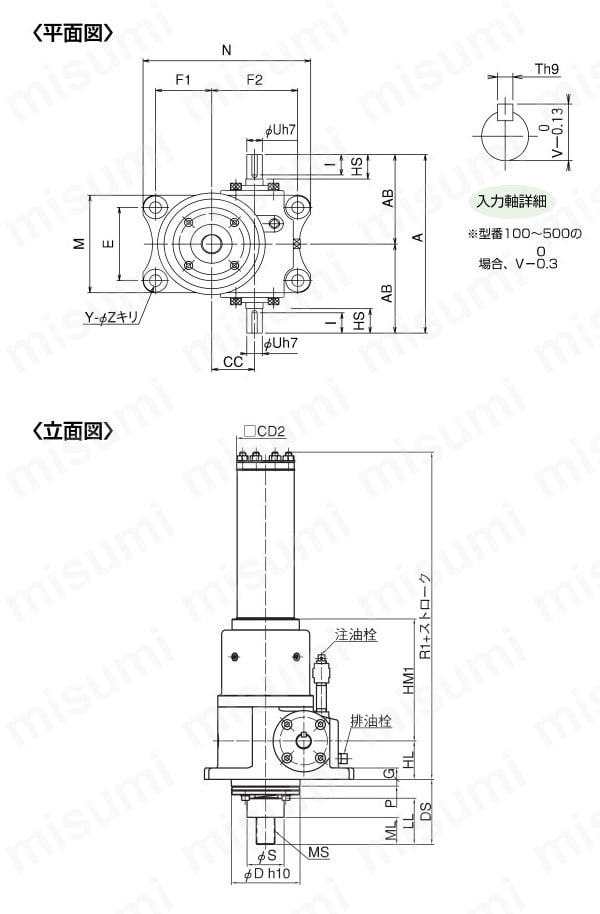

JB025~JB100/U(押上型)・ジャバラ無・回り止め無

型番025050075100
A190220260300
AB95110130150
US210265290352
HL45506070
HM115150160197
J758085102
MSM18×1.5M24×1.5M33×1.5M36×2
ML25354045
LL45606575
D7090110125
CC40506070
E7590105115
F150658095
F280100120145
M96120140165
N150195235285
HS30304045
U15182228
T5668
V1720.524.531
I25253538
G12151620
Z11141822
Y4444
S38485863
CD607391105
P10101010

JB025~JB100/U(押上型)・ジャバラ無・回り止め付

型番025050075100
A190220260300
AB95110130150
US210265290352
HL45506070
HM115150160197
J1118148163177
MSM18×1.5M24×1.5M33×1.5M36×2
ML25354045
LL45606575
D7090110125
CC40506070
E7590105115
F150658095
F280100120145
M96120140165
N150195235285
HS30304045
U15182228
T5668
V1720.524.531
I25253538
G12151620
Z11141822
Y4444
S38485863
CD250607580
P10101010

JB025~JB100/U(押上型)・ジャバラ付・回り止め無

型番025050075100
A190220260300
AB95110130150
US2230285312374
HL45506070
HM115150160197
J758085102
MSM18×1.5M24×1.5M33×1.5M36×2
ML25354045
LL45606575
D7090110125
CC40506070
E7590105115
F150658095
F280100120145
M96120140165
N150195235285
HS30304045
U15182228
T5668
V1720.524.531
I25253538
G12151620
Z11141822
Y4444
S38485863
CD607391105
P10101010
JD60759090

JB025~JB100/U(押上型)・ジャバラ付・回り止め付

型番025050075100
A190220260300
AB95110130150
US2230285312374
HL45506070
HM115150160197
J1118148163177
MSM18×1.5M24×1.5M33×1.5M36×2
ML25354045
LL45606575
D7090110125
CC40506070
E7590105115
F150658095
F280100120145
M96120140165
N150195235285
HS30304045
U15182228
T5668
V1720.524.531
I25253538
G12151620
Z11141822
Y4444
S38485863
CD250607580
P10101010
JD60759090

JB025~JB100/D(引上型)・ジャバラ無・回り止め無

型番025050075100
A190220260300
AB95110130150
HL45506070
HM115150160197
MSM18×1.5M24×1.5M33×1.5M36×2
ML25354045
LL45606575
D7090110125
CC40506070
E7590105115
F150658095
F280100120145
M96120140165
N150195235285
HS30304045
U15182228
T5668
V1720.524.531
I25253538
G12151620
Z11141822
Y4444
S38485863
CD607391105
P10101010
R220260285337
DS658590117

JB025~JB100/D(引上型)・ジャバラ無・回り止め付

型番025050075100
A190220260300
AB95110130150
HL45506070
HM1120160170200
MSM18×1.5M24×1.5M33×1.5M36×2
ML25354045
LL45606575
D7090110125
CC40506070
E7590105115
F150658095
F280100120145
M96120140165
N150195235285
HS30304045
U15182228
T5668
V1720.524.531
I25253538
G12151620
Z11141822
Y4444
S38485863
CD250607580
P10101010
R1263328363422
DS658590117

JB025~JB100/D(引上型)・ジャバラ付・回り止め無

型番025050075100
A190220260300
AB95110130150
HL45506070
HM115150160197
MSM18×1.5M24×1.5M33×1.5M36×2
ML25354045
LL45606575
D7090110125
CC40506070
E7590105115
F150658095
F280100120145
M96120140165
N150195235285
HS30304045
U15182228
T5668
V1720.524.531
I25253538
G12151620
Z11141822
Y4444
S38485863
CD607391105
P10101010
R220260285337
DS2230285312374
JD60759090

JB025~JB100/D(引上型)・ジャバラ付・回り止め付

型番025050075100
A190220260300
AB95110130150
HL45506070
HM1120160170200
MSM18×1.5M24×1.5M33×1.5M36×2
ML25354045
LL45606575
D7090110125
CC40506070
E7590105115
F150658095
F280100120145
M96120140165
N150195235285
HS30304045
U15182228
T5668
V1720.524.531
I25253538
G12151620
Z11141822
Y4444
S38485863
CD250607580
P10101010
R1263328363422
DS285105112139
JD60759090

選定サポート情報

スクリュージャッキ(ボールねじ)標準形 JBシリーズ 選定サポート

注意・禁止事項

運転を始める前に、次の事柄を確認して下さい。

  • 潤滑油の確認:規定量の潤滑油が充填されているかどうか、確認してください。
    オイルバス潤滑の形式:油面計の中央に油面があること。もし潤滑油が少なければ、現在使用しているものと同一の推奨潤滑油を追加して下さい。
  • グリースの確認(※):スクリュシャフト部に、グリースが塗布されているかどうか、確認して下さい。
  • 空気抜きの確認:製品は、輸送中に注油栓から潤滑油がもれないように、プラグを締めて出荷しております。据付姿勢や運転時姿勢を確認の上、運転開始前に、付属のエアーブリーザと取り替えてください。この作業を怠ると製品の潤滑油がもれます。また、空気抜きプラグより潤滑油が漏れる場合は、適切な配管を施し、空気抜きプラグ位置を上げて下さい。
スクリュージャッキ(ボールねじ)標準形 JBシリーズ 注意事項
  • なじみ運転:ウォーム歯車は、なじみ運転をすることにより、所定の性能を発揮します。その為に運転開始に当たって、 2~4時間、定格負荷の1/3~1/2の負荷でなじみ運転を行って下さい。
  • ストロークの注意:製品は、使用ストロークに対して上下共に、5~20mmのオーバーラン時の余裕があります。ストロークがそれ以上オーバした時は、スクリュシャフトに取り付けてあるストッパーが、ケースストッパーに当たり、それ以上スクリュシャフトが移動しないように成っています。ただし、この場合動力が常に回ろうとする力が働いていると、製品が破損する恐れがありますので、速やかに電源を切って下さい。なお、その時スクリュシャフトがロック状態に成る場合がありますので、その時は出力軸カバーを外す必要があります。また、安全装置(トルクリミッター等)の装着をおすすめいたします。但しストッパーは製品の許容荷重以上の力が加わると破損する恐れがあります。

アクセサリの取扱いについて

・ジャバラ付:標準装置用のジャバラの材質はナイロンターポリン製です。周囲環境が悪い場合、又は屋外使用や粉塵、切り粉等が付着する恐れのある場合は必すジャバラを使用して下さい。

型番リスト

型番
軸径(φ)
テーブル長 L1(mm)
テーブル幅 W1(mm)
ストローク(mm)
ねじ軸方向
減速比
ジャバラ
回り止め付
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
16
120
65
300
引上型
作動速度大
ジャバラなし
スクリュの回り止めなし
10

1個

89,834( 98,817円 )

15日目

16
120
65
300
押上型
作動速度小
ジャバラなし
スクリュの回り止めなし
10

1個

89,834( 98,817円 )

15日目

16
120
65
300
押上型
作動速度小
ジャバラなし
スクリュの回り止め付
10

1個

155,219( 170,741円 )

15日目

16
120
65
400
押上型
作動速度小
ジャバラなし
スクリュの回り止め付
10

1個

170,157( 187,173円 )

15日目

20
135
75
400
押上型
作動速度大
ジャバラなし
スクリュの回り止めなし
10

1個

115,461( 127,007円 )

15日目

20
135
75
500
押上型
作動速度大
ジャバラなし
スクリュの回り止め付
10

1個

199,691( 219,660円 )

15日目

20
135
75
300
押上型
作動速度小
ジャバラなし
スクリュの回り止めなし
10

1個

111,720( 122,892円 )

15日目

20
135
75
300
押上型
作動速度小
ジャバラ付
スクリュの回り止めなし
10

1個

120,793( 132,872円 )

15日目

Loading...

詳細情報

基本情報

高性能ボールねじを採用。
静音運転で高効率。【特長】
・高性能のボールねじを採用しています。ナットとウォームホイルの一体化を計り、コンパクトにしました
・ウォーム減速部はオイルバス潤滑方式採用(JB005・010のウォーム減速部はメンテナンスフリー)。高速回転にも充分耐えます
・理想的な軸受構造で高性能。5kN~1250kNまで豊富に標準化しています

(i)ご注意

  • 《JB005&JB010》 潤滑は、ウォーム部、スクリュ部共にグリース潤滑方式を採用しています。
    《JB025~JB1250》 潤滑は、ウォーム部がオイルパス、スクリュ部はグリース潤滑方式を採用しています。

カタログ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
