仕様・寸法を表示する

追加工・オプション

精研

精研

プローブ SGシリーズ

プローブ SGシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • プローブ
  • ソケット（リセプタクル）
  • SALE 2025/03/31まで
  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
361円 216円
税込単価
397円 238円

【特長】・対応ピッチ 2.54mm。・プランジャ材質：炭素鋼/銅合金。

詳細情報を確認する

  • 取付ピッチ(mm)：
    2.54
  • バレル/リセプタクル 長さ（範囲）(mm)：
    30.1～
  • バレル/リセプタクル 材質：
    銅合金
  • 特性：
    標準

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

型番

SG-2 解除

Loading...

指定中 の仕様・寸法情報

商品情報

外形図

プローブラインナップ

SG シリーズ 外形図01

ソケットラインナップ

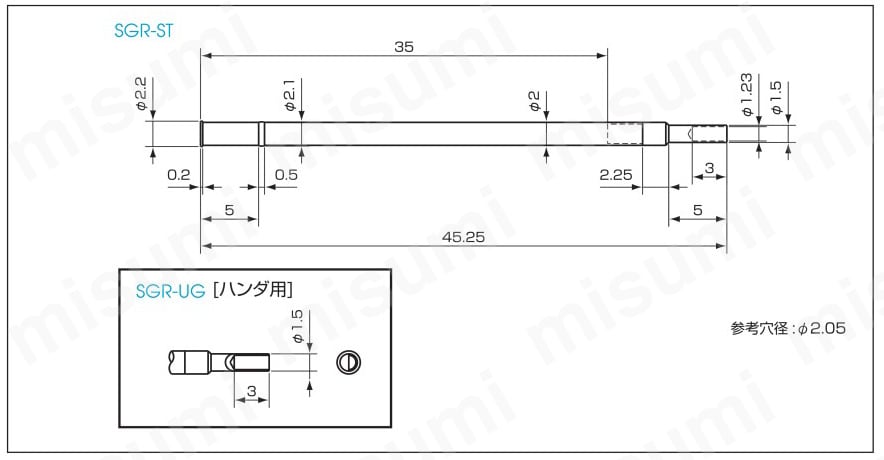

SG シリーズ 外形図02

製品仕様

製品仕様

対応ピッチ：2.54mm
許容電流：4A

【材質・表面処理】
プランジャー：外形図参照
パイプ：BS／Ni仕上
スプリング：SWP／Ni下地+Au仕上
ソケット：BS／Ni仕上

片側プローブ

型番スプリング圧使用stフルst
初期8mm12mm
SG-2,SG-4,SG-5N,SG-5S40g240g330g

型番リスト

表示件数:
  1. 1
型番
種類
プロープ 先端形状
ストローク量（範囲）(mm)
許容電流(A)
スプリング圧［2/3ストローク］（範囲）(gf)
プランジャ 外径(mm)
プランジャ 材質
プランジャ 表面処理
リセプタクル 末端形状
リセプタクル 最外径（範囲）(mm)
バレル/リセプタクル 外径（範囲）(mm)
ストローク量(mm)
初期スプリング圧(gf)
スプリング圧［2/3ストローク］(gf)
プランジャ長さ L1(mm)
リセプタクル最外径 D(φ)
バレル・リセプタクル長さ L2(mm)
初期スプリング圧（範囲）(gf)
プランジャ長さ（範囲）(mm)
バレル・リセプタクル外径(mm)
プランジャ外径(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

SG-2

片側プローブ
[ニードル] ニードル
9.6～
4
200.1～300.0
1.51～2.00
銅合金
ニッケルメッキ
-
1.51～2.00
1.51～2.00
12
40
240
20
-
35
30.1～50
15.1～
1.67
1.8

1個

361円

216円

( 238円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】・対応ピッチ 2.54mm。・プランジャ材質：炭素鋼/銅合金。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ



類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

閉じる

SG-2で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

プローブ SGシリーズの型番SG-2のページです。
型番SG-2に関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

プローブ SGシリーズ

プローブ SGシリーズ

    プローブ SWシリーズ

    プローブ SWシリーズ

      【エコノミーシリーズ】 両端プローブ 取付ピッチ0.45mm　A035シリーズ

      【エコノミーシリーズ】 両端プローブ 取付ピッチ0.45mm　A035シリーズ

        プローブ OSPH-3-F（Center Pitch 5.1mm/201mil）

        プローブ OSPH-3-F（Center Pitch 5.1mm/201mil）

          大電流プローブOSPH-8（Center Pitch 12.0mm／472mil）

          大電流プローブOSPH-8（Center Pitch 12.0mm／472mil）

            大電流プローブOSPH-13（Center Pitch 22.5mm／886mil）

            大電流プローブOSPH-13（Center Pitch 22.5mm／886mil）

              大電流プローブOSPH-5（Center Pitch 8.5mm／335mil）

              大電流プローブOSPH-5（Center Pitch 8.5mm／335mil）

                エナジータイププローブ E-100シリーズ

                エナジータイププローブ E-100シリーズ

                  エナジータイププローブ E-050シリーズ

                  エナジータイププローブ E-050シリーズ

                    エナジータイププローブ E-075シリーズ

                    エナジータイププローブ E-075シリーズ

                      【エコノミーシリーズ】 RoHS対応 コンタクトプローブ 取付ピッチ2.0mm C－NP120シリーズ

                      【エコノミーシリーズ】 RoHS対応 コンタクトプローブ 取付ピッチ2.0mm C－NP120シリーズ

                        【エコノミーシリーズ】 RoHS対応 コンタクトプローブ 取付ピッチ3.0mm C－NP84シリーズ

                        【エコノミーシリーズ】 RoHS対応 コンタクトプローブ 取付ピッチ3.0mm C－NP84シリーズ

                          【エコノミーシリーズ】 RoHS対応 コンタクトプローブ 取付ピッチ1.27mm C－NP76シリーズ

                          【エコノミーシリーズ】 RoHS対応 コンタクトプローブ 取付ピッチ1.27mm C－NP76シリーズ
                            メーカー 精研 精研 ミスミ テスプロ テスプロ テスプロ テスプロ INGUN INGUN INGUN ミスミ ミスミ ミスミ
                            通常価格 170円～ 169円～ 8,900円 7,000円 7,500円 41,834円 7,000円 333円～ 514円～ 341円～ 2,700円～ 8,063円～ 4,250円～
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 5日目   在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 8日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能
                            取付ピッチ(mm) 2.54 4.75 0.45 5.1 12.0 22.5 8.5 2.54 1.27 1.91 2 3 1.27
                            バレル/リセプタクル 長さ（範囲）(mm) 30.1～ 30.1～ 5.1～10.0 20.1～25.0 20.1～25.0 25.1～30.0 20.1～25.0 20.1～25.0 30.1～ 25.1～30.0 20.1～25.0 20.1～25.0 25.1～30.0
                            バレル/リセプタクル 材質 銅合金 銅合金 りん青銅 銅合金 銅合金 銅合金 銅合金 銅合金 銅合金 銅合金 りん青銅 りん青銅 りん青銅
                            特性 標準 標準 - - - - - - - - - - -

                            プローブ SGシリーズのレビュー

                            この商品のレビューはありません レビューを書く

                            この商品のバリエーション

                            型番
                            SG
                            SG-5N
                            SG-5S
                            SGR
                            SGR-ST
                            SGR-UG
                            型番通常単価(税別)(税込単価)最小発注数量スライド値引通常
                            出荷日                            		種類 プロープ 先端形状 ストローク量（範囲）
                            (mm)                             		許容電流
                            (A)                             		スプリング圧［2/3ストローク］（範囲）
                            (gf)                             		プランジャ 外径
                            (mm)                             		プランジャ 材質 プランジャ 表面処理 リセプタクル 末端形状 リセプタクル 最外径（範囲）
                            (mm)                             		バレル/リセプタクル 外径（範囲）
                            (mm)                             		ストローク量
                            (mm)                             		初期スプリング圧
                            (gf)                             		スプリング圧［2/3ストローク］
                            (gf)                             		プランジャ長さ L1
                            (mm)                             		リセプタクル最外径 D
                            (φ)                             		バレル・リセプタクル長さ L2
                            (mm)                             		初期スプリング圧（範囲）
                            (gf)                             		プランジャ長さ（範囲）
                            (mm)                             		バレル・リセプタクル外径
                            (mm)                             		プランジャ外径
                            (mm)

                            -

                            ( - )                            		1個 -

                            -

                            		---------------------

                            326円

                            ( 359円 )                            		1個 あり

                            在庫品1日目

                            当日出荷可能

                            		片側プローブストレートクラウン9.6～4200.1～300.00.91～1.20銅合金ニッケルメッキ-1.51～2.001.51～2.00124024020-3530.1～5015.1～1.671

                            361円

                            ( 397円 )                            		1個 あり

                            在庫品1日目

                            当日出荷可能

                            		片側プローブワッフル9.6～4200.1～300.01.51～2.00炭素鋼ニッケルメッキ-1.51～2.001.51～2.00124024020-3530.1～5015.1～1.671.8

                            -

                            ( - )                            		1個 -

                            -

                            		---------------------

                            170円

                            ( 187円 )                            		1個 あり

                            在庫品1日目

                            当日出荷可能

                            		リセプタクル-------[円筒] 円筒2.01～3.002.01～3.00----2.239.75--2.1-

                            170円

                            ( 187円 )                            		1個 あり

                            在庫品1日目

                            当日出荷可能

                            		リセプタクル-------[円筒] 円筒(ハンダ用)2.01～3.002.01～3.00----2.239.75--2.1-
