ミネベアミツミ

ミネベアミツミ

高精度低床圧縮型 CMP1

高精度低床圧縮型 CMP1

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
187,733円
税込単価
206,506円

【特長】・精密圧縮型ロードセルで、オールステンレス製です・腐食性のある場所での...

詳細情報を確認する

  • 限界過負荷：
    200%R.C.
  • 材質：
    合金鋼
  • 許容過負荷：
    150%R.C.
  • 定格出力：
    2[±0.005]mV/V
  • 推奨印加電圧：
    12V以下
  • 疲労寿命：
    定格容量で106回
  • 温度補償範囲：
    －10℃～70℃
  • 非直線性：
    0.05%R.O.
  • ヒステリシス：
    0.05%R.O.
  • 繰り返し性：
    0.05%R.O.
  • 出力の温度影響：
    0.1%LOAD/10℃
  • ケーブル：
    φ7、4芯シールド付 10m直結、先端Y型圧着端子付

型番

CMP1-20T 解除

  • CADデータ未対応

Loading...

指定中 の仕様・寸法情報

商品情報

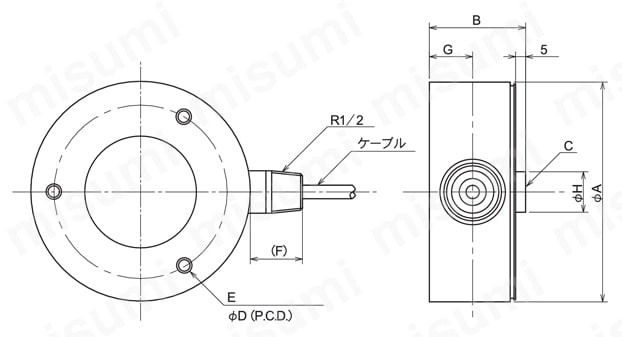

外形図

高精度低床圧縮型 CMP1 外形図

製品仕様

定格容量2.452kN{250kgf}～196.1kN{20tf}
許容過負荷150%R.C.
限界過負荷200%R.C.
定格出力2mV/V±0.005mV/V（CMP1-250K:1mV/V±0.005mV/V）
非直線性0.05%R.O.
ヒステリシス0.05%R.O.
繰り返し性0.05%R.O.
推奨印加電圧12V以下
最大印加電圧18V
零バランス±0.02mV/V
入力抵抗350Ω±3.5Ω
出力抵抗350Ω±5Ω
絶縁抵抗2000MΩ以上（DC50V）（ブリッジ～本体間）
温度補償範囲-10℃～70℃
許容温度範囲-20℃～80℃
零点の温度影響0.05%R.O./10℃（CMP1-250K:0.1%R.O./10℃）
出力の温度影響0.1%LOAD/10℃
ケーブルφ7、4芯シールド付 10m直結、先端Y型圧着端子付
保護等級IP68
材質ステンレス鋼
疲労寿命定格容量で106回

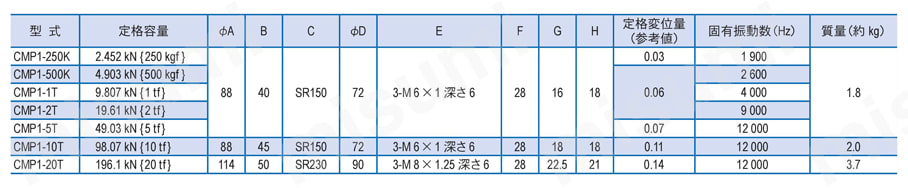

規格表

高精度低床圧縮型 CMP1 規格表

型番リスト

表示件数:
  1. 1
型番
定格容量
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

CMP1-20T

196.1 kN {20 tf }

1個

187,733円( 206,506円 )

8日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・精密圧縮型ロードセルで、オールステンレス製です
・腐食性のある場所での使用に適しています
・本質安全防爆構造 技術的基準に合格しています（クラスiaIICT5）

カタログ



類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

閉じる

CMP1-20Tで型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

高精度低床圧縮型 CMP1の型番CMP1-20Tのページです。
型番CMP1-20Tに関する仕様情報を記載しております。
