小型圧縮引張型 UMM1R

小型圧縮引張型 UMM1R

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
134,194円 ～ 140,904円
税込価格
147,613円 ～ 154,994円

【特長】・小型軽量の圧縮引張両用ロードセルです・本質安全防爆構造 技術的基準に...

詳細情報を確認する

  • 限界過負荷：
    200%R.C.
  • 材質：
    ステンレス鋼
  • 許容過負荷：
    150%R.C.
  • 定格出力：
    -2[±0.01]mV/V（引張） / 2[±0.01]mV/V（圧縮）
  • 推奨印加電圧：
    12V以下
  • 疲労寿命：
    定格容量で106回
  • 温度補償範囲：
    －10℃～70℃
  • 非直線性：
    0.15 %R.O.
  • ヒステリシス：
    0.1 %R.O.
  • 繰り返し性：
    0.05 %R.O.
  • 出力の温度影響：
    0.1 %LOAD/10℃
  • ケーブル：
    φ6.3、4 芯シールド付ロボットケーブル6m直結、先端Y型圧着端子付

型番

未確定6件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

小型圧縮引張型 UMM1 外形図1

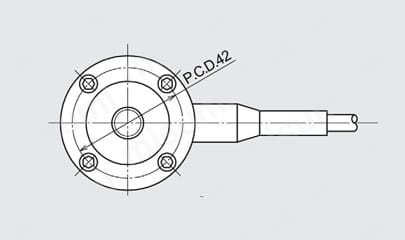

小型圧縮引張型 UMM1 外形図2

UMM1-50K～1T

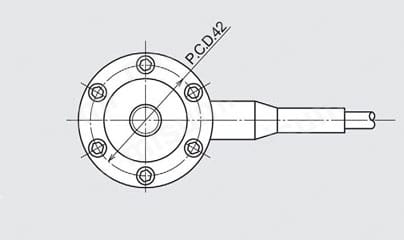

小型圧縮引張型 UMM1 外形図3

UMM1-2T

製品仕様

定格容量490.3N{50kgf}～19.61kN{2tf}
許容過負荷150%R.C.
限界過負荷200%R.C.
定格出力2mV/V ±0.01mV/V（圧縮）、-2mV/V ±0.01mV/V（引張）
非直線性0.15%R.O.
ヒステリシス0.1%R.O.
繰り返し性0.05%R.O.
推奨印加電圧12V以下
最大印加電圧20V
零バランス±0.06mV/V
入力抵抗425Ω±50Ω
出力抵抗350Ω±5Ω
絶縁抵抗2,000MΩ以上（DC50V）（ブリッジ～本体間）
温度補償範囲-10℃～+70℃
許容温度範囲-20℃～+80℃
零点の温度影響0.05%R.O./10℃
出力の温度影響0.1%LOAD/10℃
ケーブルUMM1：φ6.3、4芯シールド付、3m直結先端Y型圧着端子付
UMM1R：φ6.3、4芯シールド付ロボットケーブル6m直結、先端Y型圧着端子付
保護等級IP67
起歪体の材質ステンレス鋼
疲労寿命定格容量で106回

耐屈曲性に優れたロボットケーブル（6m）を標準装着しています。ロードセル、ケーブルが可動する場所での使用に適しています。

＜付属品＞

試験成績表・・・1部

規格表

小型圧縮引張型 UMM1 規格表

型番リスト

表示件数:
  1. 1
型番
定格容量
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
9.807 kN {1 tf }

1個

134,194円( 147,613円 )

7日目

19.61 kN {2 tf }

1個

134,194円( 147,613円 )

5日目

490.3 N {50 kgf }

1個

140,904円( 154,994円 )

7日目

980.7 N {100 kgf }

1個

134,194円( 147,613円 )

7日目

1.961 kN {200 kgf }

1個

140,904円( 154,994円 )

7日目

4.903 kN {500 kgf }

1個

140,904円( 154,994円 )

47日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・小型軽量の圧縮引張両用ロードセルです
・本質安全防爆構造 技術的基準に合格しています（クラスiaIICT4）
・UMM1R-耐屈曲性に優れたロボットケーブル（6m）を標準装着しています
・ロードセル、ケーブルが可動する場所での使用に適しています

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
