小形基本スイッチ【D3V-01】

Name: 小形基本スイッチ 【D3V-01】
Brand: オムロン
SKU: D3V-016-1C23
Price: 317 JPY
Rating: 4 (3 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 4.0平均満足度4.0 この商品のレビューをみる（3件）

通常単価(税別): 288円

税込単価: 317円

形Vシリーズと取りつけ互換、シンプルな構造ながら使いやすさを追求【特長】・形V...

詳細情報を確認する

種類：

マイクロスイッチ
アクチュエータタイプ：

レバー形
レバー形種類：

ヒンジレバー
検出部詳細：

ヒンジ・ローラ・レバー形
端子仕様：

#187タブ端子
接触仕様：

1c（双投形）
動作に必要な力（OF）最大：

0.49N
AC定格電圧(v)：

125
DC定格電圧(v)：

30
取得規格：

UL/CSA/EN/RU

型番

D3V-016-1C23 解除

CADデータダウンロード

My部品表保存

数量：
価格を確認

指定中の仕様・寸法情報

商品情報
型番リスト
詳細情報
カタログ

商品情報

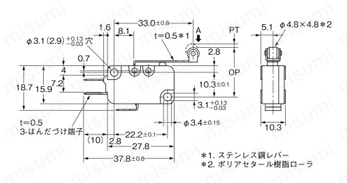

外形図

注1. 上記、外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. 動作特性は、A方向に動作した場合です。

製品仕様

■性能

許容操作ひん度	電気的	60回/min
絶縁抵抗		100MΩ以上（DC500V絶縁抵抗計にて）
耐電圧*1	同極端子間	AC1,000V 50／60Hz 1min
	充電金属部とアース間	AC2,000V 50／60Hz 1min
	各端子と非充電金属部間	AC2,000V 50／60Hz 1min
振動*2	誤動作	周波数10～55Hz 複振幅1.5mm
衝撃*2	耐久	最大400m/s²
衝撃*2	誤動作	最大100m/s²
耐久性	機械的	1,000万回以上（60回/min）
耐久性	電気的	50万回以上（30回/min）
保護構造		IEC IP40
感電保護クラス		Class II
PTI（トラッキング特性）		250
使用温度範囲		-25～+80℃ 60%RH以下（ただし、氷結、結露しないこと）
使用湿度範囲		85%RH以下（+5～+35℃にて）

注. 上記は初期における値です。

*1. 耐電圧は、セパレータを使用した時の数値です。

*2. 動作限度位置での値です。接点の閉路または開路は1ms以内です。

■定格

定格電圧	抵抗負荷
AC125V	0.1A
DC30V	0.1A

注. 上記定格は、以下の条件で試験を行った場合です。

（1）周囲温度：20±2℃
（2）周囲湿度：65±5%RH
（3）操作ひん度：30回/min

■接点仕様

接点	仕様	クロスバ
	材質	金合金
	間隔（標準値）	1.0mm
最小適用負荷（参考値）*		DC5V 1mA

*最小適用負荷については、注意・禁止事項の「微小負荷形での使用について」をご参照ください。

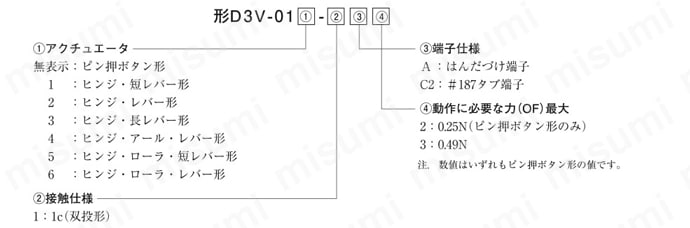

■種類

アクチュエータ	端子仕様
ヒンジ・ローラ・レバー形	#187タブ端子（C2）

■接触仕様（1cタイプ［双投形］）

■安全規格認証定格

UL（UL1054）／CSA（CSA C22.2 No.55）

定格電圧	形D3V-01
AC125V	0.1A
DC30V	0.1A

VDE（EN61058-1）

定格電圧	形D3V-01
AC125V	0.1A

試験条件：5E4（50,000回） T85（0～+85℃）

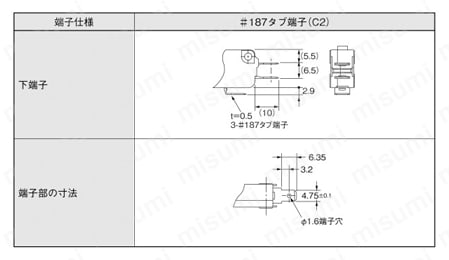

■端子の種類／形状

■取りつけ穴加工寸法

■動作特性

形式	形D3V-016-1C23
動作に必要な力 OF 最大	0.29N
もどりの力 RF 最小	-
動作までの動き PT 最大	4.0mm
動作後の動き OT 最小	1.6mm
応差の動き MD 最大	1.5mm
動作位置 OP	20.7±1.2mm

選定サポート情報

注意・禁止事項

安全上の要点

●取り扱いについて
スイッチに強い衝撃を与えないでください。低荷重専用スイッチであり、内部機構破損の原因となります。

●はんだづけについて
#187タブ端子への接続
#187タブ用リセプタクルを使用し、端子に対しまっすぐに挿入してください。
端子の横方向および上下方向から過大な外力を印可すると端子変形およびハウジング破損の原因となります。

使用上の注意

●取りつけについて
取りつけにはM3ねじを用い、平座金、ばね座金などを使用して堅固に取りつけてください。その際の締めつけトルクは0.39～0.59N・mとしてください。

●取りつけ方向について
レバー形については、レバーの自重がスイッチに加わらない方向に取りつけてください。低荷重専用スイッチであり、戻りの力が小さいため、復帰不良の原因となります。

●微小負荷形での使用について
微小負荷回路の開閉時に一般負荷用のスイッチを用いると、接触不良を起こす原因となります。右図を参照し、使用領域の範囲でスイッチを使われることをおすすめします。なお、微小負荷タイプを右図のエリア内で使用する場合でも、開閉時に突入電流などが発生する負荷の場合は、接点消耗が激しくなり耐久性の低下を生じる原因となりますので、必要により接点保護回路を挿入してください。最小適用負荷は、N水準参考値としています。これは信頼水準60%（λ₆₀）での故障水準のレベルを表しています。
（JIS C5003）
λ₆₀=0.5×10^-6/回は信頼水準60%で1/2,000,000回以下の故障が推定されるということを表します。

型番リスト

表示件数:

型番	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

D3V-016-1C23

1個

288円( 317円 )

5日目

詳細情報

基本情報

基本情報

形Vシリーズと取りつけ互換、シンプルな構造ながら使いやすさを追求

【特長】
・形Vシリーズ小形基本スイッチと同一形状の微小負荷タイプ。
・1枚ばね機構によって低荷重動作を実現。
