インデックス・ボルト リング付
- 通常価格(税別)
- 2,679円 ～ 4,256円
- 税込価格
- 2,947円 ～ 4,682円
【特長】・インデックス穴用。・ホールド機構付のタイプでは、リングを引いて90°...
型番
未確定16件の候補があります。
Loading...
商品情報
外形図
図1
図2
製品仕様
材質
| 本体 | スティール、黒染 ステンレス鋼 1.4305（SUS303相当） |
|---|---|
| ロック・ピン | ステンレス鋼 1.4305（SUS303相当）、二ッケルメッキ |
| リング | ステンレス鋼 1.4310（SUS301相当） |

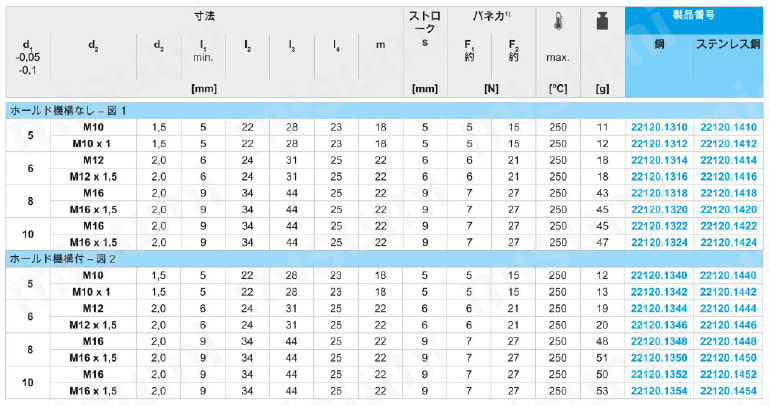

規格表
1） 統計的平均値
型番リスト
- 表示件数:
| 型番 |
外径(mm) |
先端部外径(mm) |
ストローク(mm) |
本体材質 |
本体表面処理 |
長さ L(mm) |
仕様 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
10
|
5
|
5
|
スチール
|
黒染
|
50
|
-
| 10 | 1個 | 2,679円(
2,947円
) | 9日目 | |
10
|
5
|
5
|
スチール
|
黒染
|
50
|
-
| 10 | 1個 | 2,679円(
2,947円
) | 9日目 | |
12
|
6
|
6
|
スチール
|
黒染
|
55
|
-
| 10 | 1個 | 2,686円(
2,955円
) | 9日目 | |
12
|
6
|
6
|
スチール
|
黒染
|
55
|
-
| 10 | 1個 | 2,686円(
2,955円
) | 9日目 | |
16
|
8
|
9
|
スチール
|
黒染
|
68
|
-
| 10 | 1個 | 3,249円(
3,574円
) | 9日目 | |
16
|
8
|
9
|
スチール
|
黒染
|
68
|
-
| 10 | 1個 | 3,249円(
3,574円
) | 9日目 | |
16
|
10
|
9
|
スチール
|
黒染
|
68
|
-
| 10 | 1個 | 3,274円(
3,601円
) | 9日目 | |
16
|
10
|
9
|
スチール
|
黒染
|
68
|
-
| 10 | 1個 | 3,274円(
3,601円
) | 9日目 | |
10
|
5
|
5
|
スチール
|
黒染
|
50
|
ホールド機構付
| 10 | 1個 | 2,766円(
3,043円
) | 9日目 | |
10
|
5
|
5
|
スチール
|
黒染
|
50
|
ホールド機構付
| 10 | 1個 | 2,766円(
3,043円
) | 9日目 | |
12
|
6
|
6
|
スチール
|
黒染
|
55
|
ホールド機構付
| 10 | 1個 | 2,776円(
3,054円
) | 9日目 | |
12
|
6
|
6
|
スチール
|
黒染
|
55
|
ホールド機構付
| 10 | 1個 | 2,776円(
3,054円
) | 9日目 | |
16
|
8
|
9
|
スチール
|
黒染
|
68
|
ホールド機構付
| 10 | 1個 | 3,399円(
3,739円
) | 9日目 | |
16
|
8
|
9
|
スチール
|
黒染
|
68
|
ホールド機構付
| 10 | 1個 | 3,399円(
3,739円
) | 9日目 | |
16
|
10
|
9
|
スチール
|
黒染
|
68
|
ホールド機構付
| 10 | 1個 | 3,426円(
3,769円
) | 9日目 | |
16
|
10
|
9
|
スチール
|
黒染
|
68
|
ホールド機構付
| 10 | 1個 | 3,692円(
4,061円
) | 9日目 |
Loading...
詳細情報
基本情報
【特長】
・インデックス穴用。
・ホールド機構付のタイプでは、リングを引いて90°回転させ、ピンが引っ込んだ状態に保持できます。
ロック・ナットは別売りです。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
