鍋屋バイテック

カバーキャップ SCAP-AL/CE/PT

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 661円～ 6,297円

税込価格: 727円～ 6,927円

真空チャンバー内の処理ガスやプラズマからボルト頭部の腐蝕を防止するカバーキャッ...

パック/バラ：

バラ(1個から購入可能)

(i)ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

型番

未確定18件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

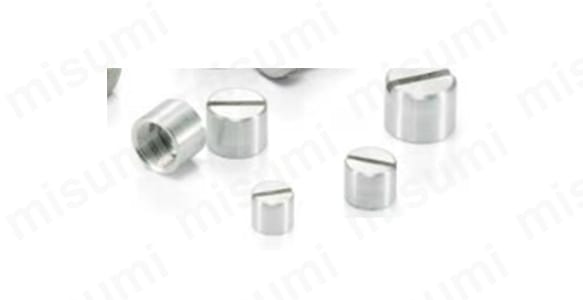

SCAP-ALの外観

※こちらの商品画像は代表画像です。

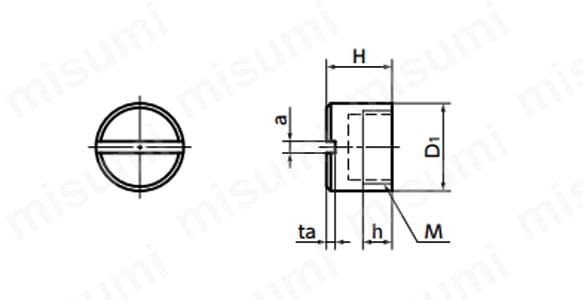

SCAP-ALの寸法図

（単位：mm）

品番	M	H	D₁	h	a	ta	推奨締めつけトルク（N・m）	適用カバーキャップ用ボルト SNCPS	質量（g）
SCAP-3-AL	M5×0.5	5	7	2	0.8	0.6	0.1	SNCPS-M3	0.4
SCAP-4-AL	M6×0.75	7	8	2.8	1.2	1	0.15	SNCPS-M4	0.6
SCAP-5-AL	M8×0.75	8	10	3.5	1.2	1	0.3	SNCPS-M5	1
SCAP-6-AL	M10×0.75	9	12	4	1.6	1.2	0.4	SNCPS-M6	1.5
SCAP-8-AL	M12×1	11	14	5	2	1.8	0.6	SNCPS-M8	2.3
SCAP-10-AL	M16×1	12	18	6	2.5	2	0.8	SNCPS-M10	3.7

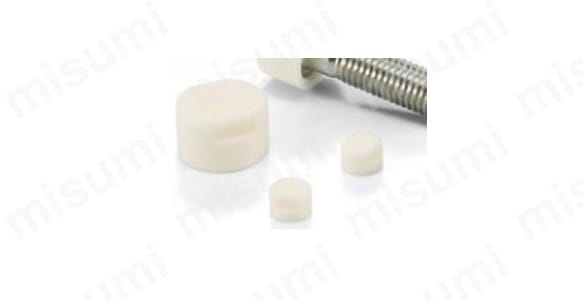

SCAP-CEの外観

※こちらの商品画像は代表画像です。

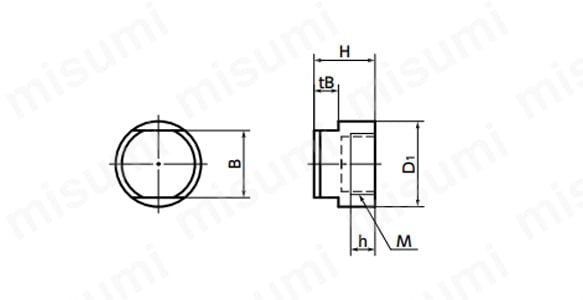

SCAP-CEの寸法図

（単位：mm）

品番	M	H	D₁	h	B	tB	推奨締めつけトルク（N・m）	適用カバーキャップ用ボルト SNCPS	質量（g）
SCAP-3-CE	M5×0.5	6	9	2	7	3	0.1	SNCPS-M3	1.2
SCAP-4-CE	M6×0.75	8	10	2.8	8	3	0.15	SNCPS-M4	2
SCAP-5-CE	M8×0.75	9	12	3.5	9	3	0.3	SNCPS-M5	3
SCAP-6-CE	M10×0.75	10	14	4	11	4	0.4	SNCPS-M6	4.3
SCAP-8-CE	M12×1	11	16	5	13	4	0.6	SNCPS-M8	5.8
SCAP-10-CE	M16×1	12	20	6	17	4	0.8	SNCPS-M10	9.2

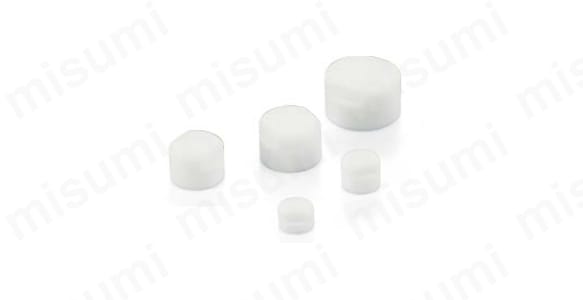

SCAP-PTの外観

※こちらの商品画像は代表画像です。

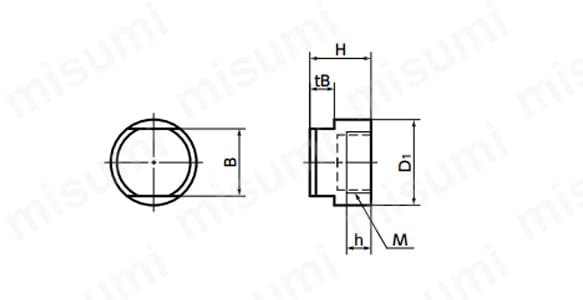

SCAP-PTの寸法図

（単位：mm）

品番	M	H	D₁	h	B	tB	推奨締めつけトルク（N・m）	適用カバーキャップ用ボルト SNCPS	質量（g）
SCAP-3-PT	M5×0.5	6	9	2	7	3	0.04	SNCPS-M3	0.65
SCAP-4-PT	M6×0.75	8	10	2.8	8	3	0.08	SNCPS-M4	1.1
SCAP-5-PT	M8×0.75	9	12	3.5	9	3	0.2	SNCPS-M5	1.6
SCAP-6-PT	M10×0.75	10	14	4	11	4	0.35	SNCPS-M6	2.3
SCAP-8-PT	M12×1	11	16	5	13	4	0.45	SNCPS-M8	3.1
SCAP-10-PT	M16×1	12	20	6	17	4	0.6	SNCPS-M10	4.8

使用方法

SCAPの使用方法

SCAPの取り付けイメージ図

カバーキャップ用ボルトSNCPSを締めつけた後、カバーキャップSCAPをSNCPSの頭部をカバーするように取りつける。
SCAPの締めつけトルクは、上記表中の推奨締めつけトルクを超えないようにすること。

SCAP-PTの使用方法

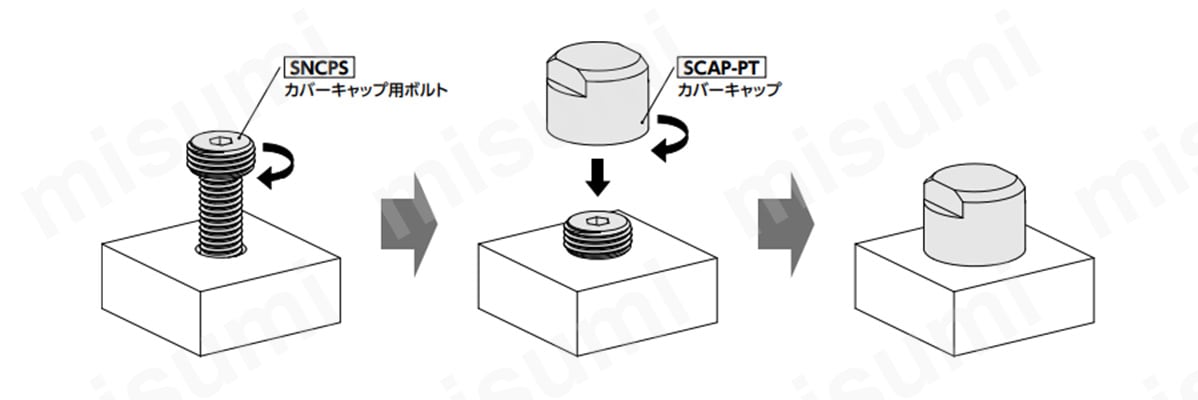

SCAP-PTの取り付けイメージ図

注意・禁止事項

耐蝕性は使用条件により変化します。事前に必ず実際と同じ使用条件でテストしてください。
記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
商品情報の制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

型番リスト

表示件数:

型番	適用ねじの呼び（M)	本体材質	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SCAP-3-AL	5	アルミ合金	1個	661円( 727円 )	4日目
SCAP-3-CE	5	セラミック	1個	3,797円( 4,177円 )	4日目
SCAP-3-PT	5	PTFE	1個	1,563円( 1,719円 )	4日目
SCAP-4-AL	6	アルミ合金	1個	661円( 727円 )	4日目
SCAP-4-CE	6	セラミック	1個	3,997円( 4,397円 )	4日目
SCAP-4-PT	6	PTFE	1個	1,619円( 1,781円 )	4日目
SCAP-5-AL	8	アルミ合金	1個	661円( 727円 )	4日目
SCAP-5-CE	8	セラミック	1個	4,297円( 4,727円 )	4日目
SCAP-5-PT	8	PTFE	1個	1,808円( 1,989円 )	4日目
SCAP-6-AL	10	アルミ合金	1個	729円( 802円 )	4日目
SCAP-6-CE	10	セラミック	1個	4,897円( 5,387円 )	4日目
SCAP-6-PT	10	PTFE	1個	1,791円( 1,970円 )	4日目
SCAP-8-AL	12	アルミ合金	1個	754円( 829円 )	4日目
SCAP-8-CE	12	セラミック	1個	5,597円( 6,157円 )	4日目
SCAP-8-PT	12	PTFE	1個	1,879円( 2,067円 )	4日目
SCAP-10-AL	16	アルミ合金	1個	768円( 845円 )	4日目
SCAP-10-CE	16	セラミック	1個	6,297円( 6,927円 )	4日目
SCAP-10-PT	16	PTFE	1個	2,125円( 2,338円 )	4日目

詳細情報

基本情報

基本情報

真空チャンバー内の処理ガスやプラズマからボルト頭部の腐蝕を防止するカバーキャップ。
【特長】
・ねじ締結部はステンレス製のため、アルミやセラミックのねじと比べて高い締めつけ力が得られる。
・クリーン洗浄・クリーン梱包済み。
【用途】
・カバーキャップSCAPとカバーキャップ用ボルトSNCPSを組み合わせて使用。
・成膜装置／エッチング装置／FPD製造装置／半導体製造装置。

(i)ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

カタログ

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
