鍋屋バイテック

鍋屋バイテック

D8 スタッド-マイナス溝

D8 スタッド-マイナス溝

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 4.5平均満足度4.5 この商品のレビューをみる（2件）
通常価格(税別)
248円 ～ 441円
税込価格
273円 ～ 485円

【特長】・D8リセプタクルと組み合わせて使用してください。・スタッド径はφ4・...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定48件の候補があります。

Loading...

商品情報

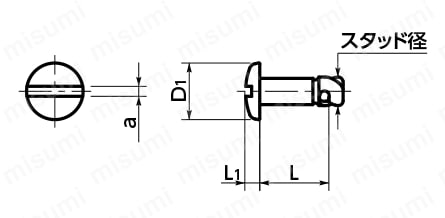

外形図

D8 スタッド-マイナス溝 外形図

製品仕様

●材質・仕上げ

型番本体
D8-190スティール・焼き入れ
三価クロメート処理
D8-170-CRスティール・焼き入れ
クロムメッキ
D8-200ステンレス
ドライフィルム潤滑剤


規格表

単位：mm
スタッド径L1D1a
4281.3
63122.1
94.2182.1

単位：mm
型番Lスタッド径質量（g）
三価クロメート処理スティール製・クロムメッキステンレス製
D8-314-108-190D8-314-108-170-CR-841.4
D8-314-109-190D8-314-109-170-CR-941.5
D8-314-110-190D8-314-110-170-CR-1041.6
D8-314-111-190D8-314-111-170-CR-1141.7
D8-314-112-190D8-314-112-170-CR-1241.8
D8-314-113-190D8-314-113-170-CR-1341.9
D8-314-114-190D8-314-114-170-CR-1442
D8-314-115-190D8-314-115-170-CR-1542.2
D8-314-116-190D8-314-116-170-CR-1642.3
D8-314-117-190D8-314-117-170-CR-1742.4
D8-314-118-190D8-314-118-170-CR-1842.5
D8-314-119-190D8-314-119-170-CR-1942.6
D8-314-120-190D8-314-120-170-CR-2042.7
D8-316-109-190D8-316-109-170-CR-963.2
D8-316-110-190D8-316-110-170-CRD8-316-110-2001063.4
D8-316-111-190D8-316-111-170-CRD8-316-111-2001163.6
D8-316-112-190D8-316-112-170-CRD8-316-112-2001263.8
D8-316-113-190D8-316-113-170-CRD8-316-113-2001364.1
D8-316-114-190D8-316-114-170-CRD8-316-114-2001464.3
D8-316-115-190D8-316-115-170-CRD8-316-115-2001564.5
D8-316-116-190D8-316-116-170-CRD8-316-116-2001664.7
D8-316-117-190D8-316-117-170-CRD8-316-117-2001764.9
D8-316-118-190D8-316-118-170-CRD8-316-118-2001865.2
D8-316-119-190D8-316-119-170-CRD8-316-119-2001965.4
D8-316-120-190D8-316-120-170-CRD8-316-120-2002065.6
D8-316-121-190D8-316-121-170-CRD8-316-121-2002165.8
D8-316-122-190D8-316-122-170-CRD8-316-122-2002266
D8-316-123-190D8-316-123-170-CRD8-316-123-2002366.3
D8-316-124-190D8-316-124-170-CRD8-316-124-2002466.5
D8-316-125-190D8-316-125-170-CRD8-316-125-2002566.7
D8-319-111-190D8-319-111-170-CR-11910.2
D8-319-112-190D8-319-112-170-CR-12910.7
D8-319-113-190D8-319-113-170-CR-13911.2
D8-319-114-190D8-319-114-170-CR-14911.7
D8-319-115-190D8-319-115-170-CR-15912.2
D8-319-116-190D8-319-116-170-CR-16912.7
D8-319-117-190D8-319-117-170-CR-17913.2
D8-319-118-190D8-319-118-170-CR-18913.7
D8-319-119-190D8-319-119-170-CR-19914.2
D8-319-120-190D8-319-120-170-CR-20914.7
D8-319-121-190D8-319-121-170-CR-21915.1
D8-319-122-190D8-319-122-170-CR-22915.6
D8-319-123-190D8-319-123-170-CR-23916.1
D8-319-124-190D8-319-124-170-CR-24916.6
D8-319-125-190D8-319-125-170-CR-25917.1

型番リスト

表示件数:
  1. 1
型番
長さ L(mm)
材料
表面処理
スタッド径(φ)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
8
スティール
クロムメッキ
4
10

1個

328円( 361円 )

4日目

8
スティール
三価クロメート処理
4
10

1個

248円( 273円 )

4日目

9
スティール
クロムメッキ
6
10

1個

328円( 361円 )

4日目

9
スティール
三価クロメート処理
6
10

1個

288円( 317円 )

4日目

10
ステンレス
なし
6
10

1個

416円( 458円 )

4日目

11
ステンレス
なし
6
10

1個

374円( 411円 )

4日目

13
ステンレス
なし
6
10

1個

377円( 415円 )

4日目

14
ステンレス
なし
6
10

1個

374円( 411円 )

4日目

15
ステンレス
なし
6
10

1個

374円( 411円 )

4日目

16
ステンレス
なし
6
10

1個

358円( 394円 )

4日目

18
ステンレス
なし
6
10

1個

358円( 394円 )

4日目

19
ステンレス
なし
6
10

1個

368円( 405円 )

4日目

20
ステンレス
なし
6
10

1個

368円( 405円 )

4日目

21
ステンレス
なし
6
10

1個

368円( 405円 )

4日目

22
ステンレス
なし
6
10

1個

441円( 485円 )

4日目

23
ステンレス
なし
6
10

1個

368円( 405円 )

4日目

24
ステンレス
なし
6
10

1個

368円( 405円 )

4日目

25
ステンレス
なし
6
10

1個

368円( 405円 )

4日目

11
スティール
クロムメッキ
9
10

1個

358円( 394円 )

4日目

11
スティール
三価クロメート処理
9
10

1個

288円( 317円 )

4日目

12
スティール
クロムメッキ
9
10

1個

358円( 394円 )

4日目

12
スティール
三価クロメート処理
9
10

1個

288円( 317円 )

4日目

13
スティール
クロムメッキ
9
10

1個

358円( 394円 )

4日目

13
スティール
三価クロメート処理
9
10

1個

288円( 317円 )

4日目

14
スティール
クロムメッキ
9
10

1個

358円( 394円 )

4日目

14
スティール
三価クロメート処理
9
10

1個

288円( 317円 )

4日目

15
スティール
クロムメッキ
9
10

1個

374円( 411円 )

4日目

15
スティール
三価クロメート処理
9
10

1個

288円( 317円 )

4日目

16
スティール
クロムメッキ
9
10

1個

374円( 411円 )

4日目

16
スティール
三価クロメート処理
9
10

1個

358円( 394円 )

4日目

17
スティール
クロムメッキ
9
10

1個

358円( 394円 )

4日目

17
スティール
三価クロメート処理
9
10

1個

302円( 332円 )

4日目

18
スティール
クロムメッキ
9
10

1個

385円( 424円 )

4日目

18
スティール
三価クロメート処理
9
10

1個

308円( 339円 )

4日目

19
スティール
クロムメッキ
9
10

1個

368円( 405円 )

4日目

19
スティール
三価クロメート処理
9
10

1個

308円( 339円 )

4日目

20
スティール
クロムメッキ
9
10

1個

368円( 405円 )

4日目

20
スティール
三価クロメート処理
9
10

1個

321円( 353円 )

4日目

21
スティール
クロムメッキ
9
10

1個

368円( 405円 )

4日目

21
スティール
三価クロメート処理
9
10

1個

308円( 339円 )

4日目

22
スティール
クロムメッキ
9
10

1個

368円( 405円 )

4日目

22
スティール
三価クロメート処理
9
10

1個

308円( 339円 )

4日目

23
スティール
クロムメッキ
9
10

1個

368円( 405円 )

4日目

23
スティール
三価クロメート処理
9
10

1個

308円( 339円 )

4日目

24
スティール
クロムメッキ
9
10

1個

368円( 405円 )

4日目

24
スティール
三価クロメート処理
9
10

1個

308円( 339円 )

4日目

25
スティール
クロムメッキ
9
10

1個

441円( 485円 )

4日目

25
スティール
三価クロメート処理
9
10

1個

321円( 353円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・D8リセプタクルと組み合わせて使用してください。
・スタッド径はφ4・φ6・φ9mmの3サイズ。荷重に応じて選択してください。最大荷重は各リセプタクルページをご参照ください。
・スティール製に加え、耐蝕性にすぐれたステンレス製を標準化。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

D8 スタッド-マイナス溝

D8 スタッド-マイナス溝

    D8 スタッド-プラス溝

    D8 スタッド-プラス溝

      D8 スタッド-ウィング

      D8 スタッド-ウィング

        D8 スタッド-ベイル

        D8 スタッド-ベイル

          D1 ズース スタッド

          D1 ズース スタッド

            D8 リセプタクル-ミニクリップオン D8-336-330-200

            D8 リセプタクル-ミニクリップオン D8-336-330-200

              D8 リセプタクル-クリップオン

              D8 リセプタクル-クリップオン

                D8 リセプタクル-スナップイン

                D8 リセプタクル-スナップイン

                  D8 リセプタクル-リベットプレート

                  D8 リセプタクル-リベットプレート

                    ミニスナップイン バックロード（スタッド6.3mm） D1（リセプタクル）

                    ミニスナップイン バックロード（スタッド6.3mm） D1（リセプタクル）

                      ミニスナップイン フロントロード（スタッド6.3mm） D1（リセプタクル）

                      ミニスナップイン フロントロード（スタッド6.3mm） D1（リセプタクル）

                        D1 ズース リセプタクル

                        D1 ズース リセプタクル

                          スプリングパチン錠 C-149

                          スプリングパチン錠 C-149
                            メーカー 鍋屋バイテック 鍋屋バイテック 鍋屋バイテック 鍋屋バイテック ＳＵＮＣＯ 鍋屋バイテック 鍋屋バイテック 鍋屋バイテック 鍋屋バイテック 鍋屋バイテック 鍋屋バイテック ＳＵＮＣＯ タキゲン製造
                            通常価格 248円～ 248円～ 302円～ 623円～ 358円 297円 211円～ 507円 198円 128円～ 128円～ 166円 349円～
                            通常出荷日 4日目   4日目   4日目   4日目   2日目   在庫品1日目   当日出荷可能 4日目   4日目   4日目   4日目   4日目   2日目   5日目
                            種類 特殊型 特殊型 特殊型 特殊型 特殊型 特殊型 特殊型 特殊型 特殊型 特殊型 特殊型 特殊型 平行型
                            材質 スチール スチール スチール スチール 樹脂・その他 ステンレス スチール スチール スチール 樹脂・その他 樹脂・その他 樹脂・その他 スチール

                            D8 スタッド-マイナス溝のレビュー

                            評価 4.5 平均満足度：4.5 2件のレビュー
                            1. 星５
                              50%
                            2. 星４
                              50%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            バイクの外装部品の取り付け
                            評価 4.0満足度：4.02021/11/02
                            製品には全く問題ないのですが、長さの測り方がイマイチわかりづらかったです。
                            純正部品は高額だったのですがこちらで安価に購入できました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            パネル取り付け
                            評価 5.0満足度：5.02021/01/22
                            脱着が想定されるパネル等に、このクイックファスナーを使用すると、
                            メンテナンス性が良いです。また、送料掛からずにバラで購入できるので、非常に助かります。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            2件全て見る
