FGCFA-A フリークロスクランパ-ボルトタイプ
- 通常価格(税別)
- 3,046円 ～ 4,703円
- 税込価格
- 3,351円 ～ 5,173円
【特長】・2本のシャフトを任意の角度で連結するクランパです。・六角穴付きボルト...
-
- 種類：
- フレキシブル（回転）
-
- 適用支柱形状：
- 角-角支柱用
-
- 組合せ支柱径：
- 同径
-
- 材質：
- アルミニウム
-
- 表面処理：
- バレル研磨
型番
未確定4件の候補があります。
Loading...
商品情報

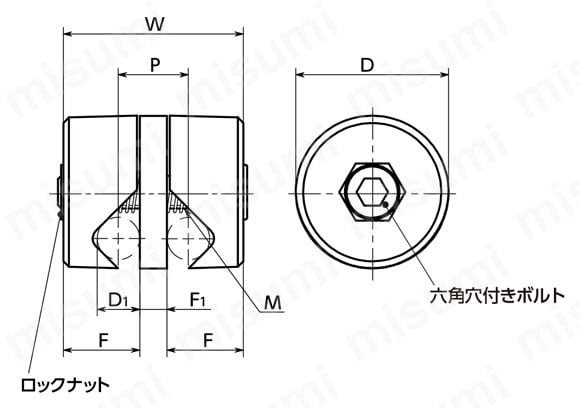

外形図
製品仕様
材質・仕上げ
| 本体 | アルミニウム合金 バレル研磨 |
|---|---|
| 六角穴付きボルト | SUS304相当 |
| スプリング | ばね鋼線 |
| ロックナット | SUS304相当 |
規格表
| 型番 | D | D1 | W | F | F1 | P | M（並目） | 質量（g） |
|---|---|---|---|---|---|---|---|---|
| FGCFA-28-8-A-MT | 28 | 8 | 33 | 14 | 5 | 13 | M6 | 51 |
| FGCFA-32-10-A-MT | 32 | 10 | 45 | 20 | 5 | 15 | M8 | 95 |
| FGCFA-36-12-A-MT | 36 | 12 | 47 | 21 | 5 | 17 | M8 | 118 |
| FGCFA-46-16-A-MT | 46 | 16 | 57.4 | 25.7 | 6 | 22 | M10 | 221 |

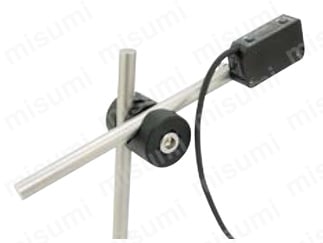

使用例
センサーの固定に。
型番リスト
- 表示件数:
| 型番 |
適応支柱径(φ),(□) |
付属ボルトサイズ | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
8
|
M6
| 10 | 1個 | 3,117円(
3,429円
) | 4日目 | |
10
|
M8
| 10 | 1個 | 3,046円(
3,351円
) | 4日目 | |
12
|
M8
| 10 | 1個 | 3,595円(
3,955円
) | 4日目 | |
16
|
M10
| 10 | 1個 | 4,703円(
5,173円
) | 4日目 |
Loading...
詳細情報
基本情報
【特長】
・2本のシャフトを任意の角度で連結するクランパです。
・六角穴付きボルトを締めつけることで、2本のシャフトの角度と位置を同時に固定できます。
・角穴をスライドさせてシャフトをクランプする方式のため、公差の大きなシャフトも使用でき、シャフトの挿入も容易です。
・本体とスプリングの間に発生する摩擦が角穴の位置を保持するため、六角穴付きボルトをゆるめた状態でも、シャフト間の角度の仮決めができます。
・搬送ラインの側面ガイドやセンサの固定に便利です。
・本体の表面処理は2種類です。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
