HGPG プラスティッククランクハンドル

HGPG プラスティッククランクハンドル

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
6,497円 ～ 8,797円
税込価格
7,147円 ～ 9,677円

【特長】・ハンドル本体はガラス繊維強化ナイロン6。軽量かつ強度があります。・引...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定4件の候補があります。

Loading...

商品情報

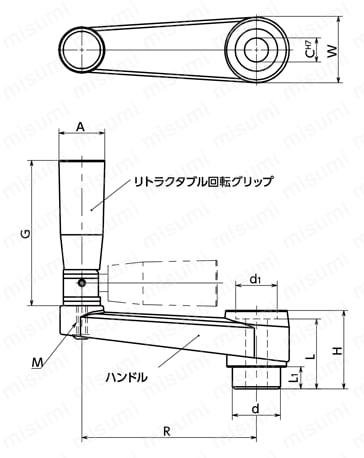

外形図

HGPG プラスティッククランクハンドル 外形図

製品仕様

材質・仕上げ

ハンドルガラス繊維強化ナイロン6（つや消し黒）
回転グリップナイロン6（つや消し黒）
ハブスティール
三価クロメート処理


規格表

単位：mm
型番RCHAWdd1LL1G質量（g）
HGPG-80-C1080103621302219321069161
HGPG-100-C12100124023342422371092223
HGPG-130-C14130144923402825441492317
HGPG-160-C161601655264534284915114498

型番リスト

表示件数:
  1. 1
型番
クランクハンドル 回し半径(mm)
取付部 外径(φ)
丸穴径(φ)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
80
22
10

1個

6,497円( 7,147円 )

4日目

100
24
12

1個

6,797円( 7,477円 )

4日目

130
28
14

1個

7,897円( 8,687円 )

4日目

160
34
16

1個

8,797円( 9,677円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・ハンドル本体はガラス繊維強化ナイロン6。軽量かつ強度があります。
・引き上げてから倒すリトラクタブル回転グリップが付属しています。回転グリップは取り外しできます。
・丸穴加工済み（公差：H7）。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
