PCBLS ボールロックピン - ノブタイプ
- 通常価格(税別)
- 6,451円 ～ 20,135円
- 税込価格
- 7,096円 ～ 22,149円
【特長】・操作しやすいノブつきロックピンです。・スピーディなワークの位置決め・...
-
- 種類：
- ノブタイプ
-
- 本体材質：
- ステンレス
型番
未確定5件の候補があります。
Loading...
商品情報

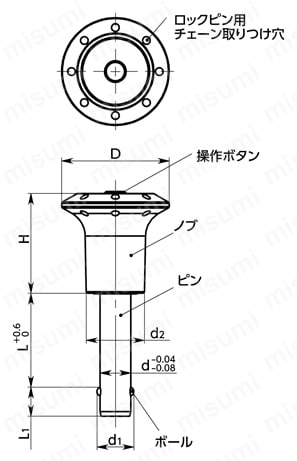

外形図
製品仕様
材質・仕上げ
| PCBLS | PCBLS-H | |
|---|---|---|
| ノブ | ナイロン6 | ナイロン6 |
| 操作ボタン | SUS303相当 | SUS303相当 |
| ピン | SUS303相当 | SUS630相当 |
| ボール | SUS420J2相当 | SUS420J2相当 |
| 内蔵スプリング | ステンレス鋼線 | ステンレス鋼線 |
RoHS2適合

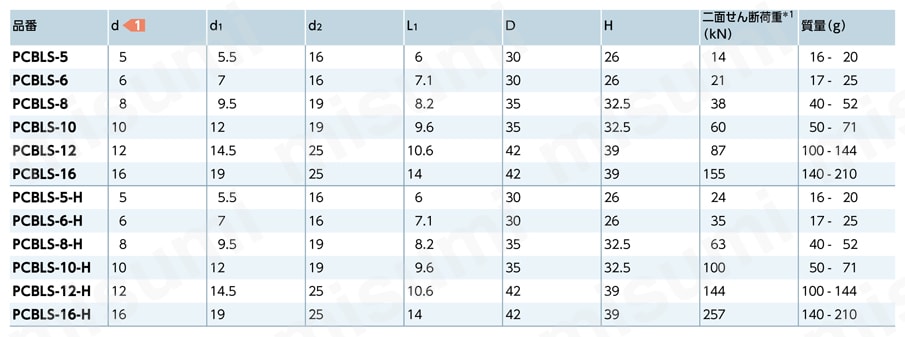

規格表
PCBLS:標準タイプ PCBLS-H:重荷重タイプ
*1: 表中の値は参考値であり、保証値ではありません。安全を考慮して選定してください。
二面せん断荷重は、破断面が二面あるときの荷重です。
型番リスト
- 表示件数:
| 型番 |
ピン長さ L(mm) |
ピン外径 d(φ) |
詳細タイプ | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
30
|
8
|
標準タイプ
| 10 | 1個 | 6,515円(
7,167円
) | 4日目 | |
40
|
8
|
標準タイプ
| 10 | 1個 | 6,451円(
7,096円
) | 4日目 | |
20
|
10
|
重荷重タイプ
| 10 | 1個 | 10,750円(
11,825円
) | 18日目 | |
50
|
12
|
標準タイプ
| 10 | 1個 | 8,989円(
9,888円
) | 4日目 | |
60
|
16
|
重荷重タイプ
| 10 | 1個 | 20,135円(
22,149円
) | 18日目 |
Loading...
詳細情報
基本情報
【特長】
・操作しやすいノブつきロックピンです。
・スピーディなワークの位置決め・固定ができます。
・相手穴からの抜け止めにはステンレス鋼球を使用します。
・耐久性があります。
・せん断荷重の大きさにより、標準タイプと重荷重タイプがあります。
・重荷重タイプのせん断荷重は標準タイプの約1.5倍です。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
