サイレンサ付排気絞り弁 ASN2シリーズ

サイレンサ付排気絞り弁 ASN2シリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる(4件)
通常価格(税別)
366円 ~ 1,541円
税込価格
403円 ~ 1,695円

最大流量で消音効果20dB以上の排気絞り弁。【特長】・サイレンサ付きで、高い消...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

型番

未確定27件の候補があります。

Loading...

商品情報

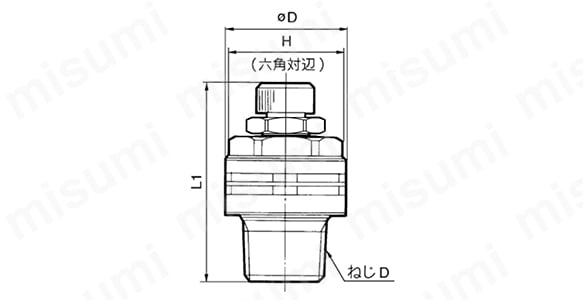

外形図

ASN2シリーズの寸法図

製品仕様

サイレンサ付き排気絞り弁 ASN2シリーズの外観

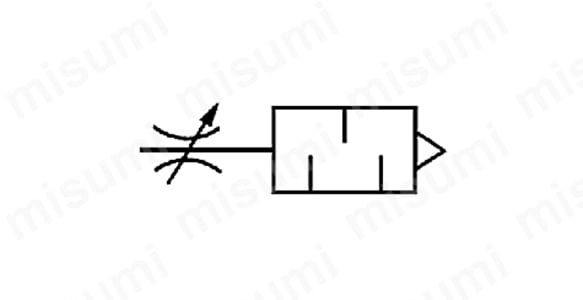

サイレンサ付き排気絞り弁 ASN2シリーズの表示記号

表示記号

型番接続口径音速コンダクタンス
dm3/(s・bar)
臨界圧力比質量(g)
ASN2-M5M5×0.80.360.155
ASN2-U10/3210-32UNF0.365
ASN2-011/80.720.3517
ASN2-021/41.334
ASN2-033/83.3255
ASN2-041/24.9107

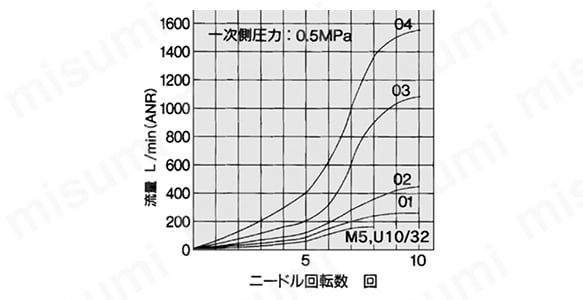

ニードル弁/流量特性

ニードル弁/流量特性のグラフ

注)流量特性は代表値となります。

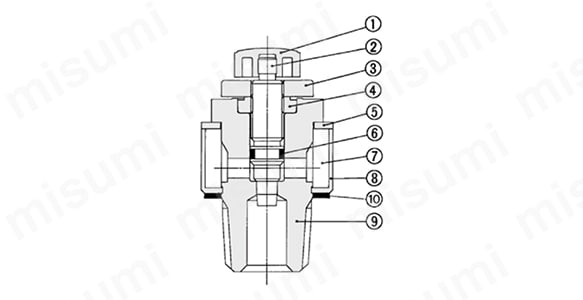

構造

ASN2シリーズの構造図
番号名称材質備考
1ハンドルPBT-
2ニードル黄銅無電解ニッケルめっき
3ロックナット注2)亜鉛クロメート注1)
4ニードルガイド黄銅無電解ニッケルめっき
5ワッシャ炭素鋼ニッケルめっき
6OリングNBR-
7消音材PVAスポンジ-
8消音カバー軟質ポリエチレン-
9ボディ B黄銅無電解ニッケルめっき
10ガスケットNBR/ステンレスM5、U10/32のみ

注1)ロックナット丸形は無電解ニッケルめっきとなります。
注2)ロックナット丸形は黄銅となります。ただし、ASN2-□01、□02のみ鋼となります。

規格表

単位:mm

型番ねじDφDL1注2)H
MinMax
ASN2-M5M5×0.81020.523.38
ASN2-U10/3210-32UNF1020.523.38
ASN2-011/81529.134.112(12.7)
ASN2-021/42033.738.717(17.5)
ASN2-033/82535.940.919
ASN2-041/23048.153.124(23.8)

注1)( )内はNPTねじ仕様の寸法を示します。
注2)L1は参考寸法です。

使用例

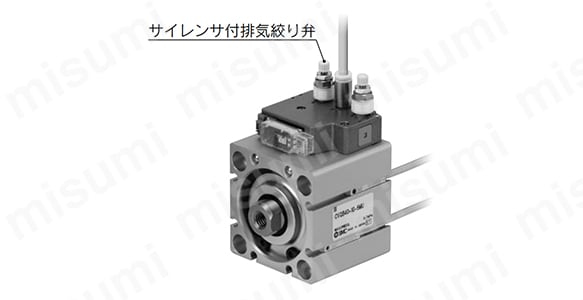

サイレンサ付き排気絞り弁 ASN2シリーズの取り付け例

取り付け例

注意・禁止事項

設計上の注意/選定

使用できない回路例

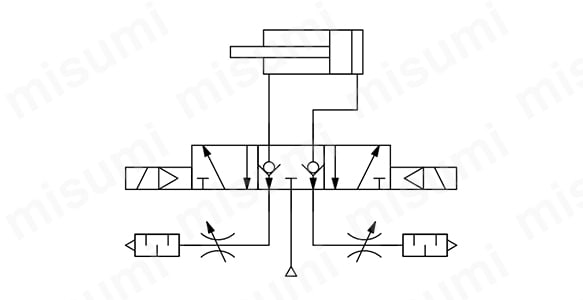

使用できない回路例(パーフェクトバルブ:VF66□□、VS7-6-FPG、VS7-8-FPG)

パーフェクトバルブ:VF66□□、VS7-6-FPG、VS7-8-FPG

  • ※ 排気ニードルの絞りによる残圧の影響でパーフェクトバルブ内のチェック弁が正常作動しない場合があります。

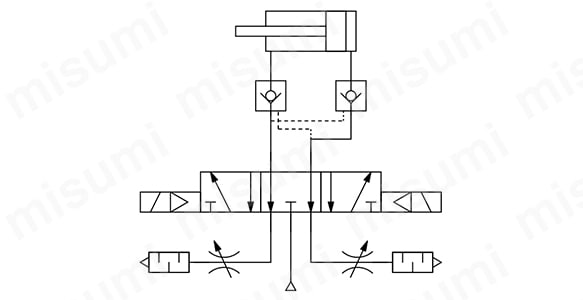

使用できない回路例2(アクチュエータと電磁弁の間にパイロットチェック弁が入る回路)

アクチュエータと電磁弁の間にパイロットチェック弁が入る回路

  • ※ 排気ニードルの絞りによる残圧の影響でパイロットチェック弁が正常作動しない場合があります。

取り付け

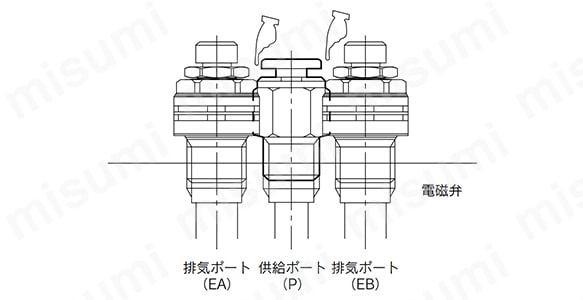

継手と干渉する例

継手と干渉する例

  • ※ 電磁弁の管接続ポートに取り付ける場合、図のように継手と干渉して取り付けられない場合がありますので、カタログで確認の上ご使用ください。

型番リスト

型番
接続口径
ねじの種類
音速コンダクタンス IN→OUT [dm3/(s・bar)]
オプション
ロックナットオプション
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1/8
R
0.72
なし
ロックナット六角

1個

587( 646円 )

在庫品1日目

当日出荷可能

1/8
R
0.72
なし
ロックナット丸形

1個

587( 646円 )

在庫品1日目

当日出荷可能

1/8
R
0.72
シール付
ロックナット六角

1個

608( 669円 )

在庫品1日目

当日出荷可能

1/8
R
0.72
シール付
ロックナット丸形

1個

608( 669円 )

在庫品1日目

当日出荷可能

1/4
R
1.3
なし
ロックナット六角

1個

765( 842円 )

在庫品1日目

当日出荷可能

1/4
R
1.3
なし
ロックナット丸形

1個

765( 842円 )

在庫品1日目

当日出荷可能

1/4
R
1.3
シール付
ロックナット六角

1個

786( 865円 )

在庫品1日目

当日出荷可能

1/4
R
1.3
シール付
ロックナット丸形

1個

786( 865円 )

在庫品1日目

当日出荷可能

3/8
R
3.32
なし
ロックナット六角

1個

943( 1,037円 )

在庫品1日目

当日出荷可能

3/8
R
3.32
なし
ロックナット丸形

1個

987( 1,086円 )

在庫品1日目

当日出荷可能

3/8
R
3.32
シール付
ロックナット六角

1個

964( 1,060円 )

在庫品1日目

当日出荷可能

3/8
R
3.32
シール付
ロックナット丸形

1個

964( 1,060円 )

在庫品1日目

当日出荷可能

1/2
R
4.9
なし
ロックナット六角

1個

1,445( 1,590円 )

在庫品1日目

当日出荷可能

1/2
R
4.9
シール付
ロックナット六角

1個

1,541( 1,695円 )

在庫品1日目

当日出荷可能

M5×0.8
メートルねじ
0.36
なし
ロックナット六角

1個

366( 403円 )

在庫品1日目

当日出荷可能

M5×0.8
メートルねじ
0.36
なし
ロックナット丸形

1個

366( 403円 )

在庫品1日目

当日出荷可能

1/8
NPT
0.72
なし
ロックナット六角

1個

671( 738円 )

6日目

1/8
NPT
0.72
シール付
ロックナット六角

1個

697( 767円 )

6日目

1/8
NPT
0.72
シール付
ロックナット丸形

1個

578( 636円 )

在庫品1日目

当日出荷可能

1/4
NPT
1.3
なし
ロックナット六角

1個

840( 924円 )

6日目

1/4
NPT
1.3
シール付
ロックナット六角

1個

864( 950円 )

在庫品1日目

当日出荷可能

3/8
NPT
3.32
なし
ロックナット六角

1個

898( 988円 )

在庫品1日目

当日出荷可能

3/8
NPT
3.32
シール付
ロックナット六角

1個

1,100( 1,210円 )

6日目

1/2
NPT
4.9
なし
ロックナット六角

1個

1,444( 1,588円 )

6日目

1/2
NPT
4.9
シール付
ロックナット六角

1個

1,469( 1,616円 )

6日目

1/2
NPT
4.9
シール付
ロックナット丸形

1個

1,289( 1,418円 )

在庫品1日目

当日出荷可能

10-32UNF
ユニファイねじ
0.36
なし
ロックナット六角

1個

403( 443円 )

6日目

Loading...

詳細情報

基本情報

最大流量で消音効果20dB以上の排気絞り弁。
【特長】
・サイレンサ付きで、高い消音特性。
・シリンダ速度制御が容易。
・スピードコントローラと同一のニードル形状。
・ニードルは抜け止め機構。
・保証耐圧力:1.5MPa。
・使用圧力範囲:0~1MPa。
・周囲温度および使用流体温度:-5~60℃(凍結なきこと)。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
