仕様・寸法を表示する

追加工・オプション

香取組製作所

香取組製作所

直進タイプ フルコーンスプレー K-7

直進タイプ フルコーンスプレー K-7

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
3,035円 ～ 3,670円
税込価格
3,339円 ～ 4,037円

中部に入っている十字コアによって水が旋回し、遠心力により噴出穴から勢いよく、粗...

詳細情報を確認する

(i)ご注意

  • 噴霧角度 θ、水量は圧力0.490MPa時の値となります。

型番

未確定9件の候補があります。

Loading...

商品情報

外形図

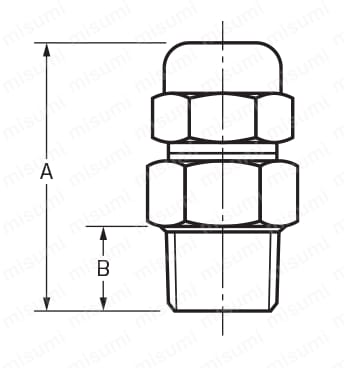

直進タイプ フルコーンスプレー K-7 外形図

製品仕様

取付ネジR（管用テーパーおねじ）
管径1/4（8A）、3/8（10A）、1/2（15A）、3/4（20A）
材質SUS304（ステンレス）

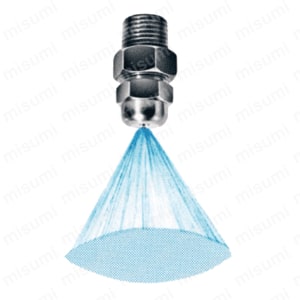

直進タイプ フルコーンスプレー K-7 製品仕様_関連画像01

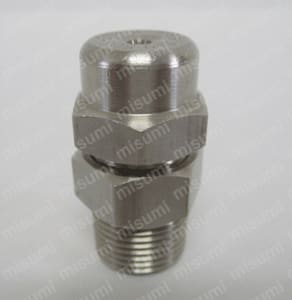

直進タイプ フルコーンスプレー K-7 製品仕様_関連画像02

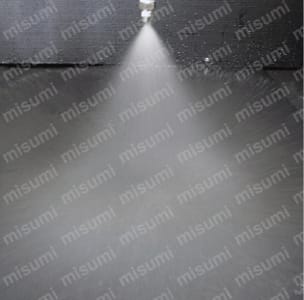

直進タイプ フルコーンスプレー K-7 製品仕様_関連画像03
管径 in吹出穴mm水量L/min/Spray角度
水圧
〔MPa〕		0.0290.0490.0690.0980.1470.196
〔kg/cm2〕0.30.50.71.01.52.0
1/42.0--1.60/40°1.90/45°2.45/50°3.20/55°3.60/55°
2.4-1.60/40°2.00/45°2.40/50°2.90/55°3.60/55°4.30/60°
2.6-2.20/50°2.70/55°3.10/55°3.65/60°4.45/60°5.20/60°
3.2-3.00/50°3.80/55°4.40/55°5.20/60°6.40/60°7.40/60°
3/82.8-2.70/40°3.30/45°3.80/45°4.50/50°5.40/50°6.20/50°
3.2-4.00/45°4.80/50°5.30/50°6.20/55°7.30/55°8.40/55°
3.6-4.60/45°5.50/55°6.30/55°7.60/60°9.20/60°10.60/60°
4-6.00/50°7.45/55°8.40/60°9.80/60°12.00/65°13.60/70°
4.8-7.30/45°8.90/60°10.50/65°12.90/70°15.20/80°17.05/85°
1/24.8-8.20/40°10.50/45°12.30/50°14.40/60°17.20/65°19.20/65°
5.5-9.10/40°11.50/45°13.40/50°16.30/60°19.50/65°21.80/65°
6.0-10.20/50°12.90/60°15.00/60°17.90/65°21.80/70°24.60/75°
6.4-11.40/50°13.60/60°15.40/65°18.50/70°22.60/80°25.20/85°
3/46.4-13.20/60°16.40/60°19.20/60°22.90/65°27.00/70°30.30/70°
7.5-16.60/60°21.50/60°24.40/65°28.20/70°35.20/75°40.30/75°
9.0-22.00/60°26.00/65°30.00/70°36.00/75°45.00/80°49.80/85°
管径 in吹出穴mm水量L/min/Spray角度
水圧
〔MPa〕		0.2450.2940.3920.4900.6860.980
〔kg/cm2〕2.53.04.05.07.010.0
1/42.0-3.90/55°4.20/55°4.63/50°5.00/50°6.00/50°6.50/45°
2.4-4.90/60°5.40/60°6.20/55°6.90/50°8.20/50°9.40/45°
2.6-5.90/60°6.50/60°7.50/60°8.40/50°10.05/50°11.40/50°
3.2-8.20/60°8.80/60°10.00/60°11.00/55°13.20/50°14.80/50°
3/82.8-6.80/50°7.40/50°8.40/45°9.25/45°11.00/45°12.40/40°
3.2-9.30/55°10.00/55°11.20/50°12.30/50°14.60/46°16.60/45°
3.6-11.80/60°12.60/60°14.00/55°15.30/53°18.20/50°21.00/47°
4.0-14.60/70°15.40/70°17.30/65°18.80/60°22.00/55°24.80/50°
4.8-18.50/85°19.60/85°21.20/80°23.00/80°26.60/70°29.60/70°
1/24.8-20.80/65°22.40/65°25.40/60°28.00/55°33.00/50°37.00/50°
5.5-24.00/65°26.20/65°29.40/60°32.40/55°38.50/50°44.00/50°
6.0-27.00/75°28.70/75°32.30/70°35.90/65°43.60/60°50.10/60°
6.4-28.30/85°30.10/85°34.80/80°38.40/75°46.40/70°53.00/70°
3/46.4-32.50/70°35.80/70°40.00/65°43.80/65°53.00/60°60.00/60°
7.5-43.80/75°47.00/75°53.00/70°58.40/70°70.00/65°80.00/50°
9.0-54.40/85°58.80/85°67.50/80°74.50/75°89.00/70°100.00/70°

規格表

管径
in		寸法 mm重量
g
AB
1/4321030
3/8381150
1/24914100
3/46017200

商品特長詳細

型番リスト

表示件数:
  1. 1
型番
噴霧角度 θ(deg)
吹出穴(mm)
水量(L/min)
管径(inch)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
50
2.0
5.00
1/4
10

1個

3,210円( 3,531円 )

4日目

50
2.4
6.90
1/4
10

1個

3,035円( 3,339円 )

4日目

50
2.6
8.40
1/4
10

1個

3,035円( 3,339円 )

4日目

55
3.2
11.00
1/4
10

1個

3,182円( 3,500円 )

4日目

45
2.8
9.25
3/8
10

1個

3,306円( 3,637円 )

4日目

50
3.2
12.30
3/8
10

1個

3,306円( 3,637円 )

4日目

53
3.6
15.30
3/8
10

1個

3,193円( 3,512円 )

4日目

60
4.0
18.80
3/8
10

1個

3,670円( 4,037円 )

4日目

80
4.8
23.00
3/8
10

1個

3,306円( 3,637円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

中部に入っている十字コアによって水が旋回し、遠心力により噴出穴から勢いよく、粗い水滴が噴出するタイプの円形全面（Full Cone）スプレーノズルです。またメンテナンスのため、十字コアは取り外しが可能です。
【用途】
・工業用洗浄、冷却、金属表面前処理、防塵、煤煙除去、ガス脱臭、防火、塗装設備、化学的水処理など。

(i)ご注意

  • 噴霧角度 θ、水量は圧力0.490MPa時の値となります。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
