加賀工業

加賀工業

サイドボウ（SB）チェーン

サイドボウ（SB）チェーン

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
8,749円 ～ 11,685円
税込価格
9,624円 ～ 12,854円

輸送物や環境条件に応じて選定頂けるよう、各種搬送用チェーンを用意しています。

詳細情報を確認する

  • 種類：
    標準チェーン
  • 列数：
    1
  • 環境：
    標準
  • 材質：
    スチール
  • 表面処理：
    なし
  • 最大許容張力(kN)：
    ～99
  • リンク種類：
    標準
  • チェーン種類：
    サイドボウチェーン

(i)ご注意

  • 寸法を確認する際は必ずカタログを参照下さい。
  • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

型番

未確定2件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

ローラチェーンタイプ

ダブルピッチチェーンタイプ

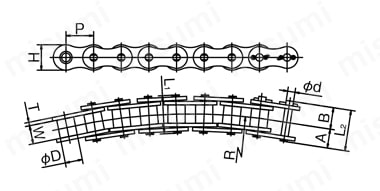

サイドボウ（SB）チェーン ローラチェーンタイプ外形寸法図

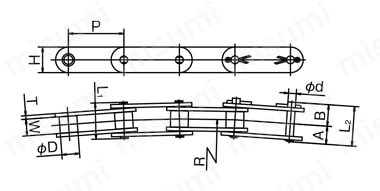

サイドボウ（SB）チェーン ダブルピッチチェーンタイプ外形寸法図

規格表

ローラチェーンタイプ

K.C.M
チェーン型番		ピッチ
P		内リンク
内幅
W		ローラ
外径
D		ピンリンクプレート最小
横曲り
半径
R		平均引張強さ
kN（kgf）		最大許容張力
kN（kgf）		概略質量
（kg/m）
径
d		AB（A+A）
L1		（A+B）
L2		厚さ
T		幅
H
KCM 40 SB12.707.957.923.598.209.7016.417.901.511.735011.8（1,200）1.86（190）0.60
KCM 50 SB15.8759.5310.164.5110.3512.3020.722.652.014.640020.6（2,100）2.84（290）0.98
KCM 60 SB19.0512.7011.915.0912.9514.7525.927.702.417.550028.0（2,860）4.02（410）1.38
KCM 80 SB25.4015.8815.885.9616.4018.9032.835.303.223.060039.2（4,000）6.96（710）2.53

ダブルピッチチェーンタイプ

K.C.M
チェーン型番		ピッチ
P		内リンク
内幅
W		ローラ
外径
D		ピンリンクプレート最小
横曲り
半径
R		平均引張強さ
kN（kgf）		最大許容張力
kN（kgf）		概略質量
（kg/m）
径
d		AB（A+A）
L1		（A+B）
L2		厚さ
T		幅
H
KCM C2040 SB25.407.957.923.598.209.7016.417.901.511.770011.8（1,200）1.86（190）0.45
KCM C2050 SB31.759.5310.164.5110.3512.3020.722.652.014.680020.6（2,100）2.84（290）0.74
KCM C2060 SB38.1012.7011.915.0912.9514.7525.927.702.417.51,00028.0（2,860）4.02（410）1.00

型番リスト

表示件数:
  1. 1
型番
呼び番号
ピッチ
最大許容張力（詳細）(kN)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
40
12.7
1.86

1個

8,749円( 9,624円 )

13日目

50
15.875
2.84

1個

11,685円( 12,854円 )

13日目

  1. 1

Loading...

詳細情報

基本情報

輸送物や環境条件に応じて選定頂けるよう、各種搬送用チェーンを用意しています。

(i)ご注意

  • 寸法を確認する際は必ずカタログを参照下さい。
  • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
