SMC

SMC

ロックアップシリンダ 複動 片ロッド CL1シリーズ

ロックアップシリンダ 複動 片ロッド CL1シリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
21,759円 ～ 320,338円
税込価格
23,935円 ～ 352,372円

【特長】・スプリング力によって傾いたリングがシリンダに作用する負荷でさらに傾き...

詳細情報を確認する

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • CADデータは、一部の型番には対応しておりません。

型番

未確定11件の候補があります。

Loading...

商品情報

製品仕様

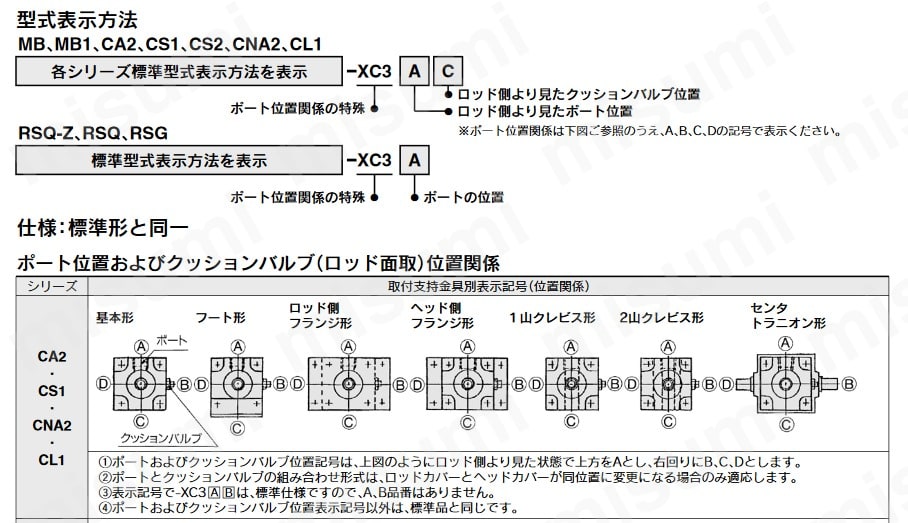

■オーダーメイド仕様：ポート位置関係の特殊 の詳細は下記をご参照下さい。
■リード線・コネクタ仕様の詳細は下記をご参照下さい。

型番リスト

表示件数:
  1. 1
型番
ストローク L(mm)
シリンダ内径 D(φ)
環境・用途
周囲温度(℃)
使用圧力(MPa)
クッション
仕様
ポートねじの種類
取付支持形式
ジャバラ
チューブ材質
オーダーメイド仕様
ロックアップの方向
オーダーメイド仕様（ポートの位置）
オーダーメイド仕様（クッションニードルの位置）
オートスイッチ
リード線長さ(m)
スイッチ数
コネクタの種類
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
50
40
銅・ふっ素樹脂系材料不使用(一部メッキ)
-10～60
0.08～1.0
両側クッション付
磁石内蔵
Rc
基本形
ジャバラなし
アルミチューブ
なし
ピストン前進方向ロック
なし
なし
A90
3
2
なし

1個

25,899円( 28,489円 )

19日目

700
100
銅・ふっ素樹脂系材料不使用(一部メッキ)
-10～70
0.08～1.0
両側クッション付
磁石内蔵
Rc
基本形
ジャバラなし
アルミチューブ
なし
ピストン前進方向ロック
なし
なし
オートスイッチなし
なし
なし
なし

1個

69,899円( 76,889円 )

19日目

25
140
銅・ふっ素樹脂系材料不使用(一部メッキ)
0～60
0.08～0.97
両側クッション付
磁石内蔵
Rc
基本形
ジャバラなし
アルミチューブ
なし
ピストン後退方向ロック
なし
なし
M9BW
0.5
2
なし

1個

143,460円( 157,806円 )

19日目

150
80
銅・ふっ素樹脂系材料不使用(一部メッキ)
-10～60
0.08～1.0
両側クッション付
磁石内蔵
Rc
2山クレビス形
ナイロンターポリン
アルミチューブ
なし
ピストン後退方向ロック
なし
なし
B53
3
2
なし

1個

56,899円( 62,589円 )

19日目

500
80
銅・ふっ素樹脂系材料不使用(一部メッキ)
-10～60
0.08～1.0
両側クッション付
磁石内蔵
Rc
2山クレビス形
ナイロンターポリン
アルミチューブ
なし
ピストン前進方向ロック
なし
なし
M9N
3
1
なし

1個

64,047円( 70,452円 )

19日目

500
80
銅・ふっ素樹脂系材料不使用(一部メッキ)
-10～60
0.08～1.0
両側クッション付
磁石内蔵
Rc
2山クレビス形
ナイロンターポリン
アルミチューブ
なし
ピストン前進方向ロック
なし
なし
M9N
1
1
なし

1個

63,919円( 70,311円 )

19日目

75
50
銅・ふっ素樹脂系材料不使用(一部メッキ)
-10～60
0.08～1.0
両側クッション付
磁石内蔵
Rc
ロッド側フランジ形
ジャバラなし
アルミチューブ
なし
ピストン前進方向ロック
なし
なし
M9BW
0.5
2
なし

1個

34,934円( 38,427円 )

19日目

500
50
銅・ふっ素樹脂系材料不使用(一部メッキ)
-10～60
0.08～1.0
両側クッション付
磁石内蔵
Rc
ロッド側フランジ形
ジャバラなし
アルミチューブ
なし
ピストン前進方向ロック
なし
なし
M9B
3
3
なし

1個

45,899円( 50,489円 )

19日目

50
100
銅・ふっ素樹脂系材料不使用(一部メッキ)
-10～70
0.08～1.0
クッションなし
磁石内蔵
Rc
ロッド側フランジ形
ジャバラなし
アルミチューブ
なし
ピストン前進方向ロック
なし
なし
オートスイッチなし
なし
なし
なし

1個

54,899円( 60,389円 )

19日目

250
125
銅・ふっ素樹脂系材料不使用(一部メッキ)
0～60
0.08～0.97
ヘッド側クッション付
磁石内蔵
Rc
ロッド側フランジ形
ジャバラなし
アルミチューブ
なし
ピストン前進方向ロック
なし
なし
F59F
0.5
2
M12-4ピン プラグコネクタ

1個

138,999円( 152,899円 )

19日目

100
100
銅・ふっ素樹脂系材料不使用(一部メッキ)
-10～70
0.08～1.0
両側クッション付
磁石なし
Rc
ロッド側フランジ形
ジャバラなし
アルミチューブ
なし
ピストン後退方向ロック
なし
なし
オートスイッチなし
なし
なし
なし

1個

55,038円( 60,542円 )

19日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・スプリング力によって傾いたリングがシリンダに作用する負荷でさらに傾きを増してピストンロッドをロックする自己ロック方式です
・シリンダの中間停止や非常停止・落下防止などに適しています

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • CADデータは、一部の型番には対応しておりません。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
