ジョプラックス

ジョプラックス

ジョプラスターシリーズ オプション コイルホース

ジョプラスターシリーズ オプション コイルホース

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • T-803J
  • T-1003J
  • T-1005J
  • T-1008J
  • T-803
評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
3,147円 ～ 7,516円
税込価格
3,462円 ～ 8,268円

【特長】・作業空間を有効に使って範囲を延長、伸びグセがつきにくい高耐久性・高信...

詳細情報を確認する

  • 種類：
    コイルホース
  • 最高使用圧力(MPa)：
    0.7
  • ホース材質：
    ポリウレタン
  • 使用温度範囲(空気時)(℃)：
    0～50

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定5件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

単位：mm

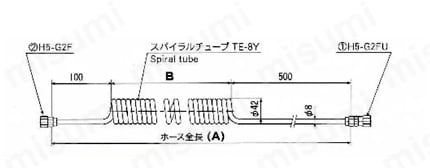

ジョプラスターシリーズ オプション コイルホース 外形図1

T-803

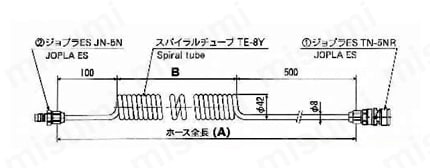

ジョプラスターシリーズ オプション コイルホース 外形図2

T-803J

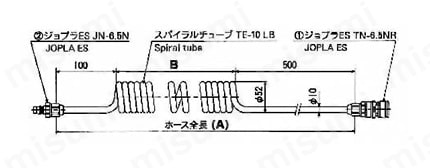

ジョプラスターシリーズ オプション コイルホース 外形図3

T-1003J／T-1005J／T-1008J



規格表

型番使用
範囲
（m）		重量（g）接続部寸法（mm）材質適応
流体		常用
圧力
（MPa）		環境
温度
（℃）		流体
温度
（℃）
AB
T-8032160（1）G1/4メネジSwivelジョイント
（2）G1/4メネジFixジョイント		780180ポリウレタン空気0～0.70～500～50
T-803J2130（1）TN-5NR ジョプラソケット
（2）JN-5N ジョプラプラグ		780180
T-1003J2170（1）TN-6.5NR ジョプラソケット
（2）JN-6.5N ジョプラプラグ		785195
T-1005J43001,000400
T-1008J64351,235635

注意・禁止事項

長期間野外などに放置しないでください。
プラグを挿入した状態で故意に回転させたり、継続的な回転運動を与えたりしないでください。

型番リスト

表示件数:
  1. 1
型番
全長(mm)
色
外径(φ)
内径(φ)
使用範囲(m)
接続部
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
785
ブルー
10
6.5
2
TN-6.5NR ジョプラソケット／JN-6.5N ジョプラプラグ

1個

4,572円( 5,029円 )

3日目

1000
ブルー
10
6.5
4
TN-6.5NR ジョプラソケット／JN-6.5N ジョプラプラグ

1個

6,489円( 7,138円 )

3日目

1235
ブルー
10
6.5
6
TN-6.5NR ジョプラソケット／JN-6.5N ジョプラプラグ

1個

7,516円( 8,268円 )

3日目

780
イエロー
8
5
2
G1/4メネジSwivelジョイント／G1/4メネジFixジョイント

1個

3,147円( 3,462円 )

3日目

780
イエロー
8
5
2
TN-5NR ジョプラソケット／JN-5N ジョプラプラグ

1個

4,561円( 5,017円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・作業空間を有効に使って範囲を延長、伸びグセがつきにくい高耐久性・高信頼性コイルホース。
・2種類の接続部付きですぐにお使いいただけます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
