オムロン

オムロン

カメラ取付照明コントローラ 【FL】

カメラ取付照明コントローラ 【FL】

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
36,517円
税込価格
40,169円

【FL-TCCシリーズ】カメラに取り付けできる、小型サイズの照明コントローラ。...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
  • 画像は代表画像です。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定2件の候補があります。

Loading...

商品情報

外形図

FL-TCC1

カメラ取付照明コントローラ 【FL】 FL-TCC1外形図

FL-STC10

カメラ取付照明コントローラ 【FL】 FL-STC10外形図

製品仕様

定格/性能

FL-TCC1

商品名照明コントローラ
型番形FL-TCC1
入力電圧適合カメラより供給
適合カメラ形FH-Sシリーズ、形FZ-Sシリーズ、形FQ-MSシリーズ
適合コントローラ形FHシリーズ、形FZ5シリーズ、形FZ4シリーズ他
消費電力最大10W、0.9A（FL-TCC1本体と照明部の合計値）
出力チャンネル数1
適合照明形FL-□シリーズ
調光方式調光機能PWM周波数:100KHz 調光ステップ:255段階（コントローラより設定）
トリガ発光コントローラからのトリガ入力タイミングに同期して発光（シャッター速度に合わせて自動設定）
トリガ発光遅れ時間Ton:30μs以下（Max時・トリガディレイμs）
Toff:10μs以下（MAX時）
外部インタフェイス専用通信コネクタ
周囲温度動作時:0～+50℃、保存時:-15～+60℃（ただし、氷結、結露しないこと）
周囲湿度動作時・保存時:35～85%RH（ただし、結露しないこと）
耐振動10～55Hz （複振幅0.7mm）  X,Y,Z各方向 80分
耐衝撃150m/s2 6方向 各3回（上下・左右・前後）
材質筐体:SECC、ケーブル:PVC
保護構造IP20 （IEC60529）
質量約110g
付属品取扱説明書、絶縁シート、取付用ネジ（M2×6mm）×4個
適合規格EN61326-1 *

*Electromagnetic environment : Industrial electromagnetic environment（EN/IEC 61326-1 Table 2）
  また本製品は、イミュニティ試験において、以下の条件を適用しています。
  照明の明るさが10%以内で変動する可能性があります。

FL-STC10

商品名照明コントローラ1CH接続モデル
入出力タイプNPN
型番形FL-STC10
電源電圧DC24V±10%（リップル成分含む）
消費電力最大36W、1.5A（照明部含む）
出力チャンネル数1
適合照明形FL-□シリーズ
調光方式常時発光モードストロボコントローラ電源ONの期間中、常時発光
PWM周波数:100KHz、調光ステップ:400段階
トリガ発光モード外部トリガの入力タイミングに同期して発光
発光期間:トリガ入力中常時、もしくは0.1～99.9ms（0.1ms刻み）
PWM周波数:100KHz、調光ステップ:400段階
ストロボ発光モード外部トリガ入力タイミングに同期してトリガ発光モード比2倍の光量で発光
発光パルス幅:0.01～5ms（調整ステップ500段階相当）
調光設定本体操作調光モード設定/調光値入力:スライドスイッチ、十字キー
リモート操作調光値入力:9ビットバイナリ入力
外部インタフェイスパラレル入出力コネクタ（D-SUB15ピン）、端子台（外部トリガ入力2極、電源電圧入力2極）
周囲温度動作時:0～+40℃、保存時:-15～+60℃（ただし、氷結・結露しないこと）
周囲湿度動作時・保存時:各35～85%RH（ただし、結露しないこと）
耐振動10～150Hz（複振幅0.7mm）、X,Y,Z各方向 80分
耐衝撃150m/s2 6方向 各3回（上下・左右・前後）
材質筐体:PC
保護構造IEC60529 IP20
質量約100g
付属品取扱説明書、端子台コネクタ
適合規格EN61326-1*

*Electromagnetic environment : Industrial electromagnetic environment（EN/IEC 61326-1 Table 2）
  また本製品は、イミュニティ試験において、以下の条件を適用しています。
  照明の明るさが10%以内で変動する可能性があります。

仕様

FL-STC10
FL-TCC1
型番種類入出力仕様入力電圧
形FL-STC101CH接続モデルNPNDC24V
型番項目質量
形FL-TCC1照明コントローラ約110g

使用例

FL-TCC1

カメラ取付照明コントローラ 【FL】 FL-TCC1使用例

FL-STC

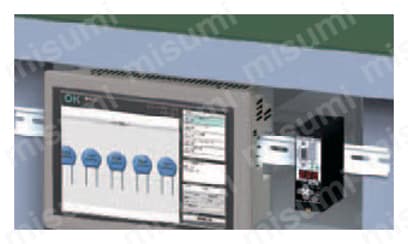

遠く離れた制御盤内に
DINレールに取付けてライン下や台の隙間に
カメラ取付照明コントローラ 【FL】 FL-STC遠く離れた制御盤内に使用例
カメラ取付照明コントローラ 【FL】 FL-STCDINレールに取付けてライン下や台の隙間に使用例

型番リスト

表示件数:
  1. 1
型番
製品種類
電源電圧(V)
入出力仕様
適合カメラ
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
デジタル照明コントローラ
DC24
NPN
-

1個

36,517円( 40,169円 )

8日目

照明コントローラ
適合カメラより供給
-
FH-S／FZ-S／FQ-MS

1個

36,517円( 40,169円 )

8日目

  1. 1

Loading...

詳細情報

基本情報

【FL-TCCシリーズ】
カメラに取り付けできる、小型サイズの照明コントローラ。電源も発光制御も不要。
【特長】
・カメラからの電源供給で動作するので、別電源が不要。
・カメラからのトリガ信号を受けて点灯。
・カメラから照明部へケーブル一本の省配線で使用可能。

【FL-STCシリーズ】
小型ボディに、最長25mのケーブル。取付場所を選びません。
【特長】
・発光制御・調整を省工数で効率的に。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
  • 画像は代表画像です。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
