SMC

SMC

3ポートエアオペレートバルブ VPA300・500・700シリーズ マニホールド

3ポートエアオペレートバルブ VPA300・500・700シリーズ マニホールド

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
3,654円 ～ 38,088円
税込価格
4,019円 ～ 41,897円

3ポート エアオペレートバルブ VPAシリーズのマニホールドです。

詳細情報を確認する

  • 種類：
    関連部品
  • 関連部品種類：
    マニホールド

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは　こちら　から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は　こちら　から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
  • CADデータは、一部の型番には対応しておりません。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定48件の候補があります。

Loading...

商品情報

外形図

41形／共通排気タイプ

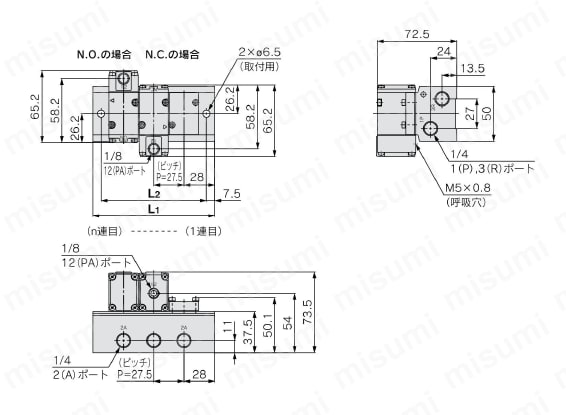

3ポートエアオペレートバルブ VPA300・500・700シリーズ マニホールド 外形図1

VV3PA3-41-［連数］1-02

42形／個別排気タイプ

3ポートエアオペレートバルブ VPA300・500・700シリーズ マニホールド 外形図2

VV3PA3-42-［連数］3-02

製品仕様

型式表示方法

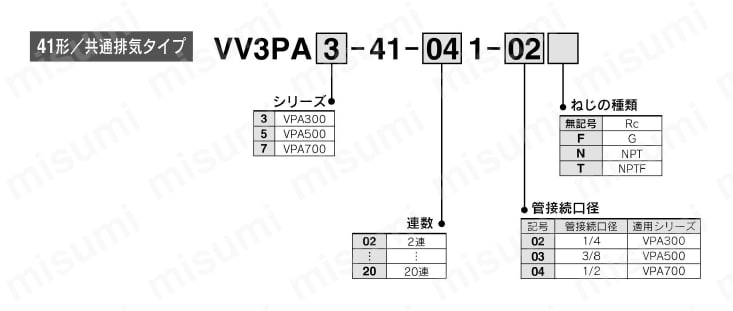

3ポートエアオペレートバルブ VPA300・500・700シリーズ マニホールド 型番表示方法1

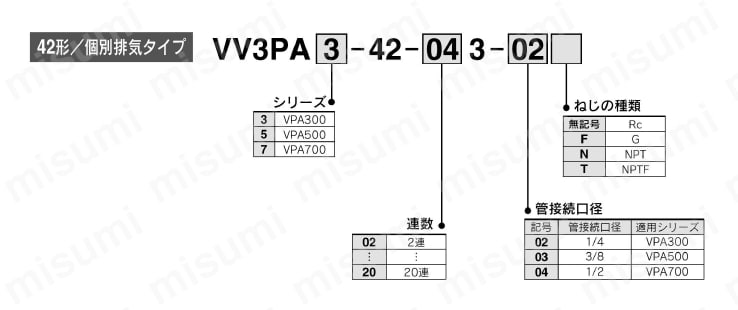

3ポートエアオペレートバルブ VPA300・500・700シリーズ マニホールド 型番表示方法2

マニホールド仕様

シリーズベース型番配管仕様適用バルブ形式適用連数注）マニホールドベース
質量：W［g］
連数：n
1P（SUP.）
ポート形式		3R（EXH.）
ポート形式		管接続口径
VPA300VV3PA3-41共通共通1/4VPA3442～20連W=110n+90
VV3PA3-42個別
VPA500VV3PA5-41共通3/8VPA5442～20連W=190n+150
VV3PA5-42個別
VPA700VV3PA7-41共通1/2VPA7442～20連W=410n+380
VV3PA7-42個別

注）10連以上の場合には両側の1（P）ポートから加圧し、両側の3（R）ポートより排気してください。

41形／共通排気タイプ、42形／個別排気タイプ

連数n2連34567891011121314151617181920連
L183.5111138.5166193.5221248.5276303.5331358.5386413.5441468.5496523.5551578.5
L268.596123.5151178.5206233.5261288.5316343.5371398.5426453.5481508.5536563.5

型番リスト

表示件数:
  1. 1
型番
接続種類
配管ねじの呼び
連数
排気ポート形式
適用バルブ
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[Rc(R)] Rc
3/8
2
共通排気タイプ
VPA500

1個

4,289円( 4,718円 )

19日目

G
3/8
2
共通排気タイプ
VPA500

1個

4,207円( 4,628円 )

19日目

NPT
3/8
2
共通排気タイプ
VPA500

1個

4,289円( 4,718円 )

19日目

NPTF
3/8
2
共通排気タイプ
VPA500

1個

4,207円( 4,628円 )

19日目

[Rc(R)] Rc
3/8
3
共通排気タイプ
VPA500

1個

5,989円( 6,588円 )

19日目

G
3/8
3
共通排気タイプ
VPA500

1個

5,907円( 6,498円 )

19日目

NPT
3/8
3
共通排気タイプ
VPA500

1個

5,907円( 6,498円 )

19日目

NPTF
3/8
3
共通排気タイプ
VPA500

1個

6,610円( 7,271円 )

19日目

[Rc(R)] Rc
3/8
4
共通排気タイプ
VPA500

1個

7,689円( 8,458円 )

6日目

G
3/8
4
共通排気タイプ
VPA500

1個

8,632円( 9,495円 )

19日目

NPT
3/8
4
共通排気タイプ
VPA500

1個

7,607円( 8,368円 )

19日目

NPTF
3/8
4
共通排気タイプ
VPA500

1個

7,607円( 8,368円 )

19日目

[Rc(R)] Rc
3/8
5
共通排気タイプ
VPA500

1個

8,989円( 9,888円 )

19日目

G
3/8
5
共通排気タイプ
VPA500

1個

10,429円( 11,472円 )

19日目

[Rc(R)] Rc
3/8
6
共通排気タイプ
VPA500

1個

11,899円( 13,089円 )

19日目

G
3/8
6
共通排気タイプ
VPA500

1個

12,338円( 13,572円 )

19日目

NPTF
3/8
6
共通排気タイプ
VPA500

1個

11,007円( 12,108円 )

19日目

[Rc(R)] Rc
3/8
7
共通排気タイプ
VPA500

1個

12,899円( 14,189円 )

19日目

[Rc(R)] Rc
3/8
8
共通排気タイプ
VPA500

1個

14,899円( 16,389円 )

19日目

NPTF
3/8
8
共通排気タイプ
VPA500

1個

14,407円( 15,848円 )

19日目

[Rc(R)] Rc
3/8
9
共通排気タイプ
VPA500

1個

16,899円( 18,589円 )

19日目

G
3/8
9
共通排気タイプ
VPA500

1個

16,107円( 17,718円 )

19日目

[Rc(R)] Rc
3/8
10
共通排気タイプ
VPA500

1個

17,899円( 19,689円 )

19日目

NPTF
3/8
10
共通排気タイプ
VPA500

1個

17,807円( 19,588円 )

19日目

[Rc(R)] Rc
3/8
11
共通排気タイプ
VPA500

1個

19,899円( 21,889円 )

19日目

G
3/8
11
共通排気タイプ
VPA500

1個

21,622円( 23,784円 )

19日目

[Rc(R)] Rc
3/8
12
共通排気タイプ
VPA500

1個

21,899円( 24,089円 )

19日目

G
3/8
12
共通排気タイプ
VPA500

1個

23,508円( 25,859円 )

19日目

[Rc(R)] Rc
3/8
13
共通排気タイプ
VPA500

1個

22,899円( 25,189円 )

19日目

[Rc(R)] Rc
3/8
2
個別排気タイプ
VPA500

1個

4,289円( 4,718円 )

19日目

G
3/8
2
個別排気タイプ
VPA500

1個

4,207円( 4,628円 )

19日目

NPT
3/8
2
個別排気タイプ
VPA500

1個

4,207円( 4,628円 )

19日目

NPTF
3/8
2
個別排気タイプ
VPA500

1個

4,207円( 4,628円 )

19日目

[Rc(R)] Rc
3/8
3
個別排気タイプ
VPA500

1個

5,989円( 6,588円 )

19日目

[Rc(R)] Rc
3/8
4
個別排気タイプ
VPA500

1個

7,689円( 8,458円 )

19日目

G
3/8
4
個別排気タイプ
VPA500

1個

8,417円( 9,259円 )

19日目

NPTF
3/8
4
個別排気タイプ
VPA500

1個

7,607円( 8,368円 )

19日目

[Rc(R)] Rc
3/8
5
個別排気タイプ
VPA500

1個

8,989円( 9,888円 )

19日目

NPT
3/8
5
個別排気タイプ
VPA500

1個

9,307円( 10,238円 )

19日目

[Rc(R)] Rc
3/8
6
個別排気タイプ
VPA500

1個

11,899円( 13,089円 )

19日目

NPTF
3/8
6
個別排気タイプ
VPA500

1個

11,007円( 12,108円 )

19日目

[Rc(R)] Rc
3/8
7
個別排気タイプ
VPA500

1個

12,899円( 14,189円 )

19日目

[Rc(R)] Rc
3/8
8
個別排気タイプ
VPA500

1個

14,899円( 16,389円 )

19日目

NPTF
3/8
8
個別排気タイプ
VPA500

1個

14,407円( 15,848円 )

19日目

[Rc(R)] Rc
3/8
10
個別排気タイプ
VPA500

1個

17,899円( 19,689円 )

19日目

NPTF
3/8
10
個別排気タイプ
VPA500

1個

17,807円( 19,588円 )

19日目

[Rc(R)] Rc
3/8
12
個別排気タイプ
VPA500

1個

21,899円( 24,089円 )

19日目

[Rc(R)] Rc
3/8
18
個別排気タイプ
VPA500

1個

31,899円( 35,089円 )

19日目

  1. 1

Loading...

詳細情報

基本情報

3ポート エアオペレートバルブ VPAシリーズのマニホールドです。

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは　こちら　から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は　こちら　から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
  • CADデータは、一部の型番には対応しておりません。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
